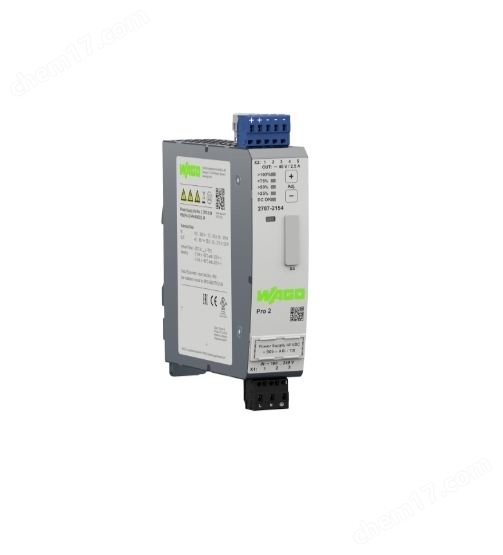

WAGO德國 開關穩壓電源 編號：2787-2448/000-030

WAGO德國 開關穩壓電源 編號：2787-2448/000-030

特征：

• 具有 TopBoost、PowerBoost 和可配置過載行為的電源

• 可配置的數字信號輸入和輸出、光學狀態指示、功能鍵

• 用于配置和監控的通信接口

• 可選連接到 IO-Link、EtherNet/IPTM、Modbus TCP 或 Modbus RTU

• 適用于并聯和串聯作

• 水平安裝時的自然對流冷卻

• 可插拔連接技術

• 電氣隔離輸出電壓 （SELV/PELV），符合 EN 61010-2-201/UL 61010-2-201 標準

• 用于 WAGO 標識卡 （WMB） 和 WAGO 標識條的標記槽

• 技術數據

  輸入

  階段	1
  標稱輸入電壓 U我不說話	1 x 200 ...240 VAC 1 x 交流 200 ...240 伏
  輸入電壓范圍	1 x 180 ...264 伏交流電
  標稱電源頻率范圍	50 …60 赫茲
  輸入電流 I我	≤ 4.3 A（240 VAC;標稱負載）;≤ 5.1 A（200 VAC;標稱負載）
  涌流	≤ 10 A（1 ms 后）
  功率因數	≥ 0.98 （240 VAC）
  功率因數校正 （PFC）	積極
  電源故障保持時間	≥ 25 毫秒 （230 VAC）

  輸出

  標稱輸出電壓 U哦，不	24 VDC （SELV）
  輸出電壓范圍	24 …28 VDC（可調）
  默認設置	直流 24 V
  標稱輸出電流 I哦，不	40 安 （24 VDC）
  標稱輸出功率	960 元W
  偏差	≤ 1 %
  殘余紋波	≤ 70 mV（峰峰值）
  電流限制	1.1 x I哦，不（typ.）
  重載行為	TopBoost/PowerBoost/恒流模式（可設置其他過載行為）
  PowerBoost 增強	直流 60 A （5 s）
  TopBoost	最高 600 %

  信令和通信

  信號	光學狀態指示（DC OK、負載、警告和錯誤狀態） 數字信號輸入和輸出 （DI/DO）
  通信	以太網/IPTM（2789-9023 通信模塊） USB （750-923 通訊電纜） Ethernet/IP （2789-9023 通訊模塊） IO-Link （2789-9080 通訊模塊） Modbus RTU （通訊模塊 2789-9015） Modbus TCP （2789-9052 通訊模塊）

  效率/功率損耗

  功率損耗 Pl	≤ 1.5 W（待機）;≤ 2.4 W（空載）;≤ 40 W（230 VAC;標稱負載）
  效率 （typ.）	96 %（230 VAC;40 A;25 °C）;96.3 %（230 VAC;30 A;25 °C）

  電路保護

  內部保險絲	噸 10 A / 250 VAC
  備用熔斷器（推薦）	16 A（美國/加拿大：15 A）

• 安全和保護

  隔離電壓 （prim.-sec.， AC）	3,510V
  絕緣電壓 （prim.-PE， AC）	2,200 人V
  絕緣電壓 （sec.-PE）	0.5 kVDC
  隔離電壓（秒信號）	0.5 kVDC
  防護等級	我
  保護類型	IP20 防護等級;符合 EN 60529 標準
  對反向進料的抵抗力	≤ 35 VDC
  過電壓類別	III （≤海拔 2000 米）;II （海拔 2000 米>）
  污染程度	2
  瞬態抑制（主要）	是的
  過壓保護;二 次	內部保護電路 ≤35 VDC（發生故障時）
  短路保護	是的
  防開路	是的
  并聯運行	是的
  串聯作	是的
  MTBF	> 900,000 小時（根據 IEC 61709）

• 連接數據

  連接 1

  連接類型 1	輸入/信號
  連接技術	籠式夾具®
  WAGO 連接器	WAGO 721 系列
  實心導體	0.08 …2.5 平方毫米 / 28 ...12 美國線規
  細絞線	0.08 …2.5 平方毫米 / 28 ...12 美國線規
  細絞線;帶絕緣冷壓頭	0.25 …1.5 平方毫米 / 20 ...16 美國線規
  細絞線;帶非絕緣套圈	0.25 …2.5 平方毫米 / 20 ...14 美國線規
  帶材長度	8 …9 毫米 / 0.31 ...0.35 英寸

  連接 2

  連接類型	輸出
  連接技術	Push-in CAGE CLAMP®
  WAGO 連接器 2	WAGO 831 系列
  實心導體	0.5 …10 平方毫米 / 20 ...8 美國線規
  細絞線	0.5 …10 平方毫米 / 20 ...8 美國線規
  細絞線;帶絕緣冷壓頭	0.5 …6 平方毫米
  細絞線;帶非絕緣套圈	0.5 …6 平方毫米
  帶材長度	13 …15 毫米 / 0.51 ...0.59 英寸

• 物理數據

  寬度	120 毫米 / 4.724 英寸
  高度	130 毫米 / 5.118 英寸
  DIN 導軌上邊緣的深度	130 毫米 / 5.118 英寸
  注意 （尺寸）	高度（不含連接器 ）高度（含連接器）：169 mm

• 機械數據

  安裝類型	DIN-35 導軌 DIN-35 導軌

• 材料數據

  重量

  1900克

• 環境要求

  環境溫度（運行）	-25 ... +70 °C （設備在 -40 °C 下啟動（經過型式試驗））
  環境溫度（存儲）	-40 ... +85 °C
  相對濕度	5 …96 % （不允許冷凝）
  降額	-3 %/K （> 55 °C）
  氣候類別	3K3（根據 EN 60721）
  工作海拔高度（最大）	5000米

• 標準和規格

  合格標記	CE
  標準/規格	EN 61010-1 EN 61010-2-201 EN 61204-3 UL 61010-1 UL 61010-2-201 DNV UL HazLoc SEMI F47

• 商業數據

  PU （SPU）	1 個
  包裝類型	箱
  原產國	快遞 之 家
  全球貿易項目代碼	4066966115314
  海關關稅號	85044083900

• 產品分類

  聯合國安全委員會	39121004
  東運 9.0	EC002540
  東運 8.0	EC002540
  ECCN	無美國分類

• 環保產品合規性

  RoHS 合規狀態

  合規，無豁免
