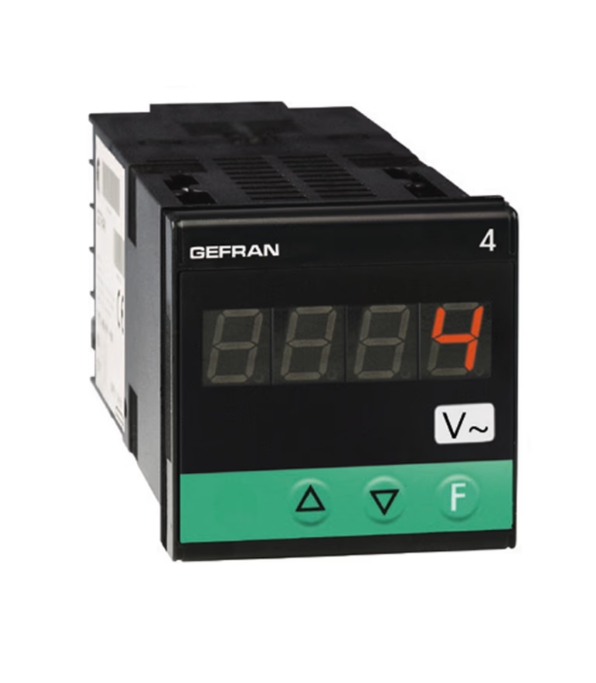

面板操作：显示信息查看：通常拥有相关显示器，可用于显示过程变量和工程单位?？赡芑古浔?LED 条形图，可关联工程变量和峰值。另外，有 LED 用于显示输出状态及不同的功能状态。

按键功能：仪表的聚酯膜面板一般有 3 个或 4 个按键，包括功能键、调低键、调高键等。通过调高键和调低键可调节数值参数，参数变化速度与按键按下时间成正比。功能键可用于进入不同配置阶段，确认参数更改等操作。

输入设置：通道 1 设置：可接入应变仪、压力或力传感器，具有正极化或对称极化，灵敏度可在 1.5 至 4mV/V 自动校准，也能显示探测器断电情况。也可接收最小阻值为 100Ω 的电位器信号?；鼓芡ü膛渲?A/D 转换器性能，选择不同采样时间。

通道 2 设置：可配置为温度传感器（TC、RTD、PTC、NTC）和 mV、V、mA 信号输入，每种传感器都可以有自定义输入，不同设置可通过键盘选择。

输出设置：仪表至多可配备 3 组继电器（5A，250V）或静态（0-11Vdc）输出?；褂?2 组电压或电流模拟输出，可用于输入信号、报警设定中继。串行通讯可选 CURRENT LOOP、RS422/485 和 RS232，波特率最大 19200。

报警设置：3 个报警点可被组态为绝对、相对报警点，具有正向或反向功能，报警点范围、报警迟滞可分别组态，且报警可与单输入相关联。

编程与校准：通过把参数分组到功能块里（如 CGF 表示报警滞后，Inp 表示输入，Out 表示输出等）简化数据录入菜单，使编辑更容易。也可使用由连接电缆和 Windows 下运行的菜单指南程序组成的 PC 编程工具进行编程。此外，灵敏度自动调整便于应变力校准，可实现传感器电源（输入 1）控制。

其他设置：可选择 “变送器电源供应”。物理量工程单位可用于显示器或标记，采集和报警可编程，时间范围为 15 到 120 毫秒，分辨率为 4000 到 16000 格。
