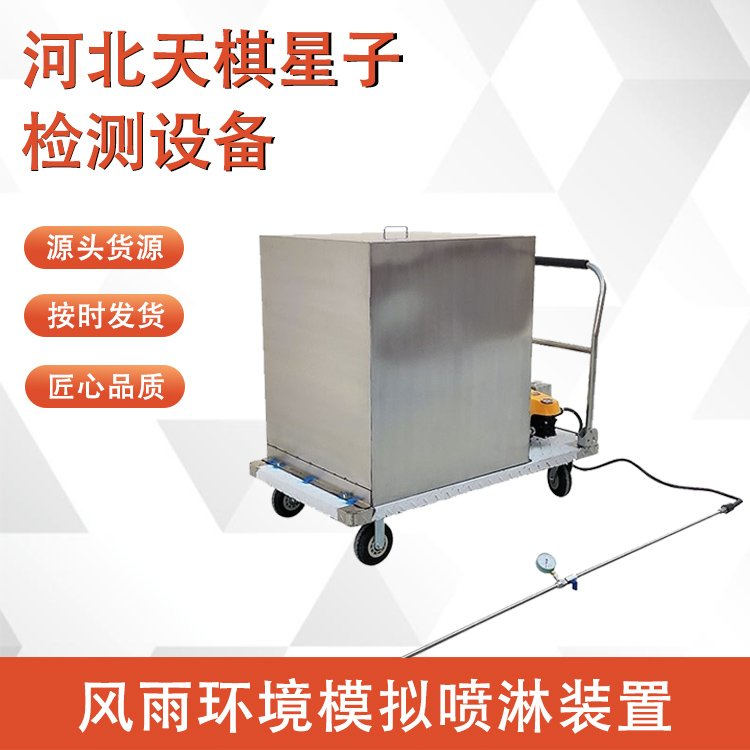

风雨环境模拟喷淋装置-电线电缆的主要组成部分

风雨环境模拟喷淋装置是用于模拟自然风雨环境（如降雨强度、风速、风向等）的Z用设备，其组成部分需围绕 “风雨双因素模拟” 设计，主要包括以下核心系统及组件：

一、喷淋系统（模拟降雨）

负责模拟不同强度、均匀度的降雨，是装置的核心执行部分，主要包括：

1、水源供给单元：

提供稳定的水源，通常由储水箱、增压泵、过滤器组成。储水箱需满足Y定容量（根据试验时长和流量设计），增压泵用于调节水压（控制降雨强度），过滤器则防止杂质堵塞喷淋组件。

2、喷淋管路与阀门：

由主管路、分支管路及控制阀组成，管路材质多为耐腐蚀的不锈钢或 PVC，控制阀（如电磁阀、手动调节阀）用于控制水流的通断和流量分配。

3、喷淋头（喷嘴）：

关键部件，决定降雨的形态（如细雨、暴雨）和均匀度。根据试验需求，可选用不同类型的喷嘴：3.1扇形喷嘴：模拟大面积、均匀降雨；3.2锥形喷嘴：模拟集中性强降雨；3.3旋转喷嘴：模拟动态降雨效果。部分装置可通过更换喷嘴或调节角度，实现降雨强度（如 50-500mm/h）的调节。

二、风场模拟系统（模拟风力与风向）

用于模拟风雨环境中的风速、风向，与喷淋系统协同实现 “风雨耦合” 效果，主要包括：

1、风机单元：

提供不同风速的气流，通常选用轴流风机或离心风机，风速范围可根据需求设计（如 0-30m/s，覆盖微风到强风等级），部分高精度装置可实现风速的连续调节。

2、风道与导流组件：

风道用于引导气流方向，通常设计为可调节角度的结构（如 0-360° 旋转），配合导流板、格栅等组件，实现风向的模拟（如正面、侧面、斜向风雨）。

3、风速传感器与控制器：

实时监测风道出口的风速，反馈至控制系统，实现风速的闭环调节，确保模拟风速的稳定性。

三、风场 - 喷淋协同控制单元

用于协调 “风” 与 “雨” 的参数匹配，模拟自然中风雨的关联性，包括：

1、参数调节?？椋?/p>

可设定降雨强度（如 0-100mm/h）、风速（如 0-20m/s）、风向（角度）、试验时长等参数，并支持两者的联动控制（如风速增大时同步提高降雨强度，模拟台风伴随暴雨的场景）。

2、时序控制组件：

按预设程序自动切换风雨参数（如阶段性增强风速、改变风向），满足动态风雨环境模拟需求。

四、试验舱 / 试验平台（模拟测试空间）

提供风雨模拟的封闭或半封闭空间，用于放置被测样品（如建筑幕墙、户外设备、电子产品等），主要包括：

1、舱体结构：

多为钢结构框架，外侧覆盖防风防雨板材，内侧需耐腐蚀（避免长期喷淋生锈），部分装置设计为开放式平台（适用于大型样品，如建筑构件）。

2、样品固定装置：

如夹具、支架等，用于固定被测样品，并可调节样品角度（如模拟建筑物迎风面、侧面的受雨状态）。

3、排水与防溅组件：

舱底设计倾斜坡度及排水口，配合集水槽将废水排出，同时加装防溅板避免水流外溢影响试验环境。

五、控制系统（核心指挥单元）

实现装置的自动化操作和参数J准控制，包括：

1、PLC 控制系统：

作为核心控制器，接收传感器信号（如风速、水压），并控制泵、风机、阀门等执行元件，确保参数稳定在设定范围。

2、人机交互界面：

通常为触摸屏或计算机软件，操作人员可通过界面设定试验参数、启动 / 停止试验、实时监控运行状态（如当前风速、降雨强度、剩余时长），并支持数据记录与导出。

3、A全?；つ？椋?/p>

包括过载?；ぃū?、风机过载时自动?；?、缺水保护（储水箱水位过低时报警并停止喷淋）、超压?；ぃü苈费沽σ斐Ｊ毙寡梗┑?，保障设备和试验A全。

六、辅助监测系统（可选，提升试验精度）

用于G精Z地评估风雨环境对样品的影响，常见组件包括：

1、雨量传感器：

实时监测实际降雨强度，与设定值对比，辅助控制系统校准喷淋量。

2、风速风向传感器：

安装在试验舱内样品附近，监测作用于样品表面的实际风速和风向，确保模拟环境的真实性。

3、影像记录设备：

如高清摄像头，记录试验过程中样品的状态变化（如渗漏、变形），便于后续分析。

七、总结：

这些组件协同工作，使装置能够J准模拟从轻微风雨到强台风暴雨的复杂环境，满足建筑、汽车、电子、航空等领域的产品耐候性测试需求。

要想了解更多产品组成部分，可随时联系河北天棋星子检测设备有限公司工作人员。
