D41F46手動法蘭襯氟蝶閥在化工管路應用案例

法蘭襯氟蝶閥是一種常用的工業閥門，其結構簡單，操作方便，具有耐腐蝕、耐高溫、耐磨損等優點，在化工、石油、冶金、電力等領域廣泛應用。以下是關于法蘭襯氟蝶閥的文章，介紹其原理、特點和應用等方面的內容。

　　一、D41F46手動法蘭襯氟蝶閥在化工管路應用案例的原理與結構

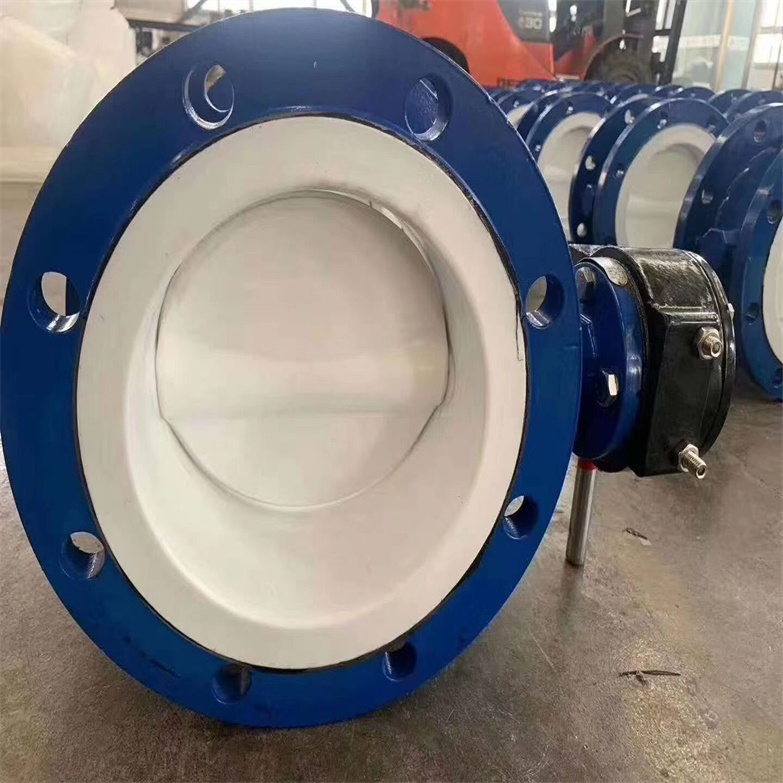

　　法蘭襯氟蝶閥是一種通過旋轉圓盤來控制流體流動的閥門。其主要由閥體、閥盤、閥桿、密封裝置等部分組成。閥體采用鑄鐵或球墨鑄鐵材質，內襯聚四氟乙烯（PTFE）或其他氟塑料，以提高其耐腐蝕性能。閥盤為圓形或橢圓形，材質一般為鑄鋼或不銹鋼，表面也涂覆聚四氟乙烯等材料，以減少摩擦阻力。閥桿連接閥盤和手柄，通過旋轉手柄來實現閥盤的開關控制。閥門的密封裝置采用O形密封圈或蝶形密封圈等，確保閥門的密封性能。襯氟(法蘭式)蝶閥屬于耐強腐蝕介質專用閥領域。該閥門是蝶板隨閥桿一起轉動作為啟、閉件，用于實現閥門的開啟、關閉和調節。蝶板與閥套采用高溫模壓工藝，襯里材料具有耐強腐蝕、耐老化、耐滲透的PFAF46 (聚四氟乙烯),故具有可靠的耐鹽酸、氫氟酸、

氯堿等其它強腐蝕性介質和密封性能。因此本產品可廣泛用于氯堿化工、PVC、 有機硅、氟硅、冶金酸洗、石油化工、造紙、電力、制藥、農藥、環保等強腐蝕介質的啟、閉控制系統。

D41F46手動法蘭襯氟蝶閥在化工管路應用案例產品特點

· 耐腐蝕：閾體內腔、蝶板及其它襯里材料均包襯3~6mm 厚的PFAF46 (聚四氟乙烯),能耐強酸、強堿及強腐蝕性介質。

· 中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能，壓力、流量可自由調節。

·四級加載彈性組合密封，絕對保證了閥門內、外的零泄露。

·軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈。

·軸頭端面采用PTFE(四知)組合密封加彈性氟橡膠O 型圈結合軸肩處

·剛性墊圈加彈簧墊片，彈性組合，確保閥體無外泄露。

· 閥座為加厚PFA/F46 (聚四氟乙烯)并鑲嵌于閥體槽內，背面加裝彈性氟橡膠/硅橡膠墊片，確保中線密封零泄露。采用可調性彈子定位，定位準確，結構簡單合理。

·采用上、下閥體結構，可調節密封面，故使用壽命長，解決了傳統法蘭式蝶閥易泄漏的問題。

　　二、D41F46手動法蘭襯氟蝶閥在化工管路應用案例的特點

　　耐腐蝕性能好：法蘭襯氟蝶閥的內部襯有聚四氟乙烯等氟塑料，能夠很好地抵抗各種酸、堿、鹽等腐蝕介質的侵蝕，同時具有較高的機械強度和耐磨性，能夠在惡劣的工作環境下長期使用。

　　操作方便：法蘭襯氟蝶閥采用旋轉開關方式，操作簡單方便，通常只需要一兩個人即可完成開關操作。

　　流量調節范圍廣：法蘭襯氟蝶閥具有流體流動阻力小、壓降小等優點，可實現大范圍的流量調節，同時其啟閉時間也比傳統的閘閥、截止閥等更短，可以提高生產效率。

　　尺寸輕巧：法蘭襯氟蝶閥結構緊湊、重量輕，占用空間小，安裝方便，適用于空間有限或管道大小較小時的場合。

　　能夠適應高溫高壓環境：法蘭襯氟蝶閥的材質和密封裝置均能夠適應高溫高壓的工作環境，可在-40℃～200℃的溫度范圍內使用，適用于化工、石油、冶金等領域。閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,達到介質的零泄漏。

D41F46手動法蘭襯氟蝶閥在化工管路應用案例基本型號

D41F46手動法蘭襯氟蝶閥技術規范

主要零部件材料表

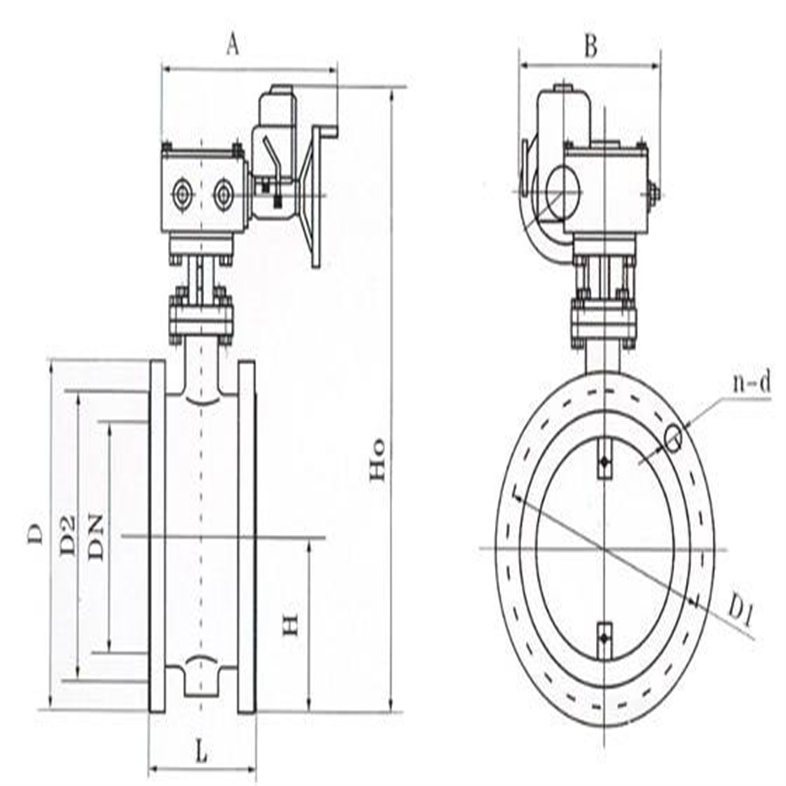

D41F46手動法蘭襯氟蝶閥在化工管路應用案例連接尺寸及重量

D41F46手動法蘭襯氟蝶閥法蘭式連接尺寸及重量

　　三、D41F46手動法蘭襯氟蝶閥在化工管路應用案例的應用

　　法蘭襯氟蝶閥是一種廣泛應用于管道系統中的閥門，其主要特點是具有耐腐蝕、耐高溫、密封可靠等特點。它通常用于工業領域中需要處理腐蝕性介質的場合，如化工、石油、制藥、紡織、電力等行業。該閥門的主要作用是控制管道中介質的流量和壓力，以保證工藝過程的正常運行。法蘭式蝶閥的安裝過程需要嚴格遵循規范，注意多個關鍵要點，以確保閥門安裝正確、運行可靠，以下是具體的注意事項：

一、D41F46手動法蘭襯氟蝶閥在化工管路應用案例安裝前準備

檢查閥門型號規格：對照設計要求，仔細檢查電動法蘭式蝶閥的型號、規格、壓力等級、材質等是否相符，確保閥門能滿足實際工況需求。同時檢查閥門的外觀有無缺陷，如鑄件是否有砂眼、裂紋，加工表面是否光滑等。

清理閥門和管道：清除閥門內外表面的油污、鐵銹、灰塵及其他雜物，特別是密封面和法蘭連接面上的雜質，防止其影響密封性能和連接效果。對管道內部進行清理，去除焊渣、毛刺、泥土等雜物，可采用壓縮空氣吹掃或水沖洗等方法，確保管道內部清潔。

檢查電動裝置：檢查電動執行機構的外觀有無損壞，接線是否牢固，電機轉動是否靈活，手動操作是否正常。查看電動裝置的參數設置是否與閥門和工況要求相符，如扭矩設定、行程設定等。

二、D41F46手動法蘭襯氟蝶閥在化工管路應用案例安裝過程要點

確定安裝方向：根據閥門標志和介質流向要求，正確確定閥門的安裝方向，確保介質流動方向與閥門指示方向一致。一般來說，電動法蘭式蝶閥的流向沒有嚴格限制，但在一些特殊工況下，如要求密封性能更高的單向流場合，需嚴格按照規定方向安裝。

保證安裝位置：閥門應安裝在便于操作、維護和檢修的位置，周圍應留有足夠的空間，方便操作人員進行手動操作和電動裝置的調試、維修。對于大口徑閥門，還需考慮安裝位置是否便于起吊和拆卸。在水平管道上安裝時，閥桿一般應垂直向上，特殊情況下也可傾斜或水平安裝，但要避免閥桿向下安裝，以防介質泄漏或雜質進入電動裝置。

法蘭連接安裝：將閥門的法蘭與管道的法蘭對齊，保證螺栓孔位置準確無誤。在法蘭密封面上均勻地涂抹一層密封膠或放置合適的密封墊片，墊片應平整、無破損，且內徑與管道內徑一致，外徑不超過法蘭螺栓孔范圍。使用規定規格的螺栓，按照對稱、交叉的方式逐步擰緊螺栓，確保法蘭連接均勻、緊密，避免出現偏斜或泄漏。擰緊螺栓時，應分多次逐步進行，直至達到規定的扭矩值。

管道支撐與固定：在安裝閥門前，確保管道有足夠的支撐和固定，以防止管道的重量和應力作用在閥門上，導致閥門變形或損壞。對于大口徑或高壓管道，應設置專門的支架和吊架，并根據管道的熱膨脹情況，合理設置補償器，避免管道熱脹冷縮對閥門產生不良影響。

接線與調試：按照電動執行機構的接線圖，正確連接電源線和控制線，確保接線牢固、無松動，接線端子應做好防護措施，防止受潮或短路。接線完成后，進行電氣調試，檢查電動裝置的動作是否正常，閥門的開啟和關閉是否靈活、到位，行程開關和扭矩開關的設置是否準確。

三、D41F46手動法蘭襯氟蝶閥在化工管路應用案例安裝后檢查

整體檢查：檢查閥門安裝是否牢固，法蘭連接有無泄漏，管道與閥門的連接是否平整、無錯位。查看電動執行機構的安裝是否垂直、穩固，各部件之間的連接是否緊密。

功能測試：在管道充水或通氣等介質運行前，再次進行閥門的手動和電動操作測試，檢查閥門的開閉狀態是否正確，開度指示是否準確，電動裝置的運行聲音是否正常。同時，進行密封性能測試，可采用壓力試驗或泄漏試驗等方法，檢查閥門在關閉狀態下是否有泄漏現象。
