在現(xiàn)代工業(yè)應(yīng)用中，彈簧作為關(guān)鍵的彈性元件，廣泛應(yīng)用于汽車、機(jī)械、航空航天和電子設(shè)備等領(lǐng)域。其耐久性和可靠性直接關(guān)系到整個(gè)產(chǎn)品的使用壽命和安全性。彈簧疲勞失效是工程實(shí)踐中常見(jiàn)的故障模式，往往會(huì)導(dǎo)致設(shè)備停機(jī)甚至安全事故。因此，科學(xué)評(píng)估彈簧的疲勞壽命對(duì)于產(chǎn)品設(shè)計(jì)優(yōu)化和質(zhì)量控制具有重要意義。

本文科準(zhǔn)測(cè)控小編系統(tǒng)整理了彈簧疲勞測(cè)試的核心要點(diǎn)，包括測(cè)試原理、國(guó)際標(biāo)準(zhǔn)、設(shè)備選型和操作流程，旨在為工程師和研究人員提供實(shí)用的技術(shù)參考。通過(guò)規(guī)范的疲勞壽命測(cè)試，可以有效預(yù)測(cè)彈簧的使用壽命，識(shí)別潛在的材料缺陷和工藝問(wèn)題，從而指導(dǎo)產(chǎn)品改進(jìn)和質(zhì)量提升。

一、測(cè)試原理

彈簧疲勞測(cè)試基于材料在循環(huán)載荷作用下的損傷累積理論。當(dāng)彈簧承受交變應(yīng)力時(shí)，即使應(yīng)力水平低于材料的靜態(tài)強(qiáng)度極限，微觀裂紋也會(huì)在應(yīng)力集中處萌生并逐漸擴(kuò)展，最終導(dǎo)致疲勞斷裂。

疲勞壽命通常用S-N曲線（應(yīng)力-壽命曲線）表示，描述最大應(yīng)力與失效循環(huán)次數(shù)之間的關(guān)系。對(duì)于大多數(shù)金屬材料，當(dāng)應(yīng)力低于某一臨界值（疲勞極限）時(shí)，理論上可以承受無(wú)限次循環(huán)而不發(fā)生失效。彈簧的疲勞性能受多種因素影響，包括：

1、材料因素：化學(xué)成分、微觀組織、缺陷分布

2、工藝因素：熱處理狀態(tài)、表面處理（如噴丸強(qiáng)化）

3、幾何因素：應(yīng)力集中系數(shù)、表面粗糙度

4、載荷因素：應(yīng)力比(R)、加載頻率、載荷譜特性

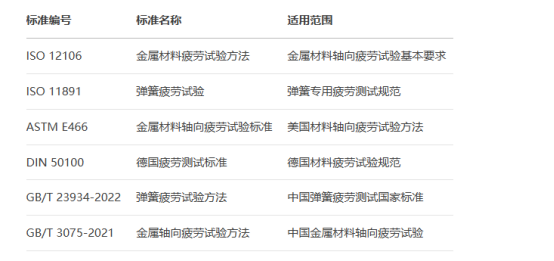

二、參考標(biāo)準(zhǔn)

三、檢測(cè)設(shè)備

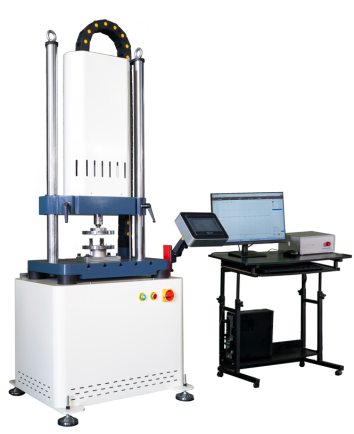

1、動(dòng)態(tài)疲勞試驗(yàn)機(jī)

2、彈簧壓縮工裝

3、其他配套設(shè)備：

環(huán)境箱（如需溫度控制）

非接觸式變形測(cè)量系統(tǒng)（如激光位移傳感器）

聲發(fā)射檢測(cè)裝置（用于裂紋萌生監(jiān)測(cè)）

四、測(cè)試流程

步驟一、測(cè)試參數(shù)設(shè)定

根據(jù)產(chǎn)品使用工況確定以下關(guān)鍵參數(shù)：

載荷類型：軸向壓縮/拉伸、彎曲或扭轉(zhuǎn)

應(yīng)力比(R)：最小應(yīng)力/最大應(yīng)力（常用R=0或R=-1）

測(cè)試頻率：通常5-30Hz（考慮熱效應(yīng)和測(cè)試效率）

終止條件：達(dá)到目標(biāo)循環(huán)次數(shù)（如10?次）或出現(xiàn)失效

步驟二、失效判定標(biāo)準(zhǔn)

彈簧斷裂

剛度下降≥10%

永jiu變形超過(guò)允許值

步驟三、軸向疲勞測(cè)試步驟（壓縮/拉伸）

1、試樣準(zhǔn)備

測(cè)量彈簧自由高度、外徑等幾何參數(shù)

檢查表面質(zhì)量（無(wú)劃痕、裂紋等缺陷）

必要時(shí)進(jìn)行表面清潔和標(biāo)記

2、設(shè)備調(diào)試

安裝合適的彈簧壓縮工裝

校準(zhǔn)載荷傳感器和位移傳感器

設(shè)置安全限位裝置

3、預(yù)加載

施加3-5次預(yù)循環(huán)（20%最大測(cè)試載荷）

檢查載荷-位移曲線是否正常

4、正式測(cè)試

按設(shè)定的載荷幅值和頻率開(kāi)始循環(huán)加載

實(shí)時(shí)監(jiān)控載荷、位移和溫度變化

記錄循環(huán)次數(shù)直至失效或達(dá)到目標(biāo)壽命

5、數(shù)據(jù)分析

繪制S-N曲線（應(yīng)力-壽命曲線）

計(jì)算疲勞極限（如適用）

進(jìn)行斷口分析（SEM觀察裂紋起源）

步驟四、實(shí)際工況模擬測(cè)試

對(duì)于有特殊應(yīng)用要求的彈簧（如汽車懸架彈簧），可采用：

程序載荷譜：模擬實(shí)際工作載荷歷程

多軸加載：同時(shí)施加軸向和徑向載荷

環(huán)境模擬：結(jié)合溫度、濕度或腐蝕介質(zhì)

五、典型應(yīng)用案例

1、汽車懸架彈簧測(cè)試

條件：R=0.1，頻率15Hz，目標(biāo)壽命5×10?次

失效分析：早期失效多源于表面缺陷

2、氣門彈簧測(cè)試

特點(diǎn)：高頻率（20-50Hz）、高循環(huán)次數(shù)（10?次）

關(guān)鍵指標(biāo)：剛度衰減率

3、電子產(chǎn)品微型彈簧測(cè)試

挑戰(zhàn)：微小載荷（<1N）精確控制

關(guān)注點(diǎn)：微動(dòng)磨損導(dǎo)致的接觸電阻變化

六、常見(jiàn)問(wèn)題與改進(jìn)措施

以上就是小編介紹的有關(guān)于彈簧疲勞壽命測(cè)試相關(guān)內(nèi)容了，希望可以給大家?guī)?lái)幫助！如果您還想了解更多關(guān)于彈簧疲勞壽命測(cè)試方法、測(cè)試標(biāo)準(zhǔn)、疲勞壽命計(jì)算、疲勞試驗(yàn)機(jī)頻率、疲勞強(qiáng)度國(guó)標(biāo)要求和疲勞強(qiáng)度計(jì)算公式，電動(dòng)伺服疲勞試驗(yàn)機(jī)怎么用和工作原理，疲勞試驗(yàn)機(jī)廠家、橡膠疲勞試驗(yàn)機(jī)、壓力表疲勞試驗(yàn)機(jī)、按鍵疲勞試驗(yàn)機(jī)、提袋疲勞試驗(yàn)機(jī)、拉扭復(fù)合疲勞試驗(yàn)機(jī)和皮革接縫疲勞試驗(yàn)機(jī)，動(dòng)態(tài)疲勞試驗(yàn)機(jī)系列、中位什么意思、廠家、力值使用范圍、動(dòng)態(tài)有限元分析和功率等問(wèn)題，歡迎您關(guān)注我們，也可以給我們私信和留言，科準(zhǔn)測(cè)控技術(shù)團(tuán)隊(duì)為您免費(fèi)解答！
