應用指南 | 聚氨酯大廠都用FOX導熱儀測什么？美的研究院無氟低導熱聚氨酯硬泡開發

突破冰箱能效極限！美的研發出17.7mW超低導熱硬泡，無氟配方直擊歐盟新規。

導語

歐盟一聲禁令，含氟發泡劑即將退出冰箱保溫材料舞臺——2026年起，所有在歐盟銷售的產品必須“換芯”。面對這一技術真空，美的集團中央研究院推出了一份解決方案：導熱系數低至16mW/m·K的聚氨酯泡沫，更同步推出無氟的環保配方，性能直逼傳統含氟材料！

方基永，趙士虎，蔣永斌，劉維，彭文慶等，《低導熱系數聚氨酯硬質泡沫設計與開發》，2024年中國家用電器技術大會論文集

為什么冰箱急需“超低導熱泡沫”？

1 能效升級迫在眉睫

n   現有冰箱保溫層導熱系數為18.8~20.0 mW/m·K，難以滿足新能效標準；

n   傳統方案依賴高價真空隔熱板(VIP)，成本激增且工藝復雜。

2 歐盟禁令倒逼技術革命

n   2024年2月歐盟新規：2026年起禁止在冰箱中使用含氟發泡劑(如LBA、HFC-152a)；

n   全球冰箱廠商面臨“保溫性能”與“環保合規”的雙重挑戰。

美的中央研究院的測試設備

                                                                                                                     圖1：Fox200儀器外觀圖

TA儀器FOX 200熱流計法導熱儀(見圖1)。依據行業標準《GB/T 26689-2024冰箱、冰柜用硬質聚氨酯泡沫塑料》規

定，測試標準GB/T 10295，樣品尺寸：200mm x 200mm x 25mm，儀器上板溫度2℃，下板溫度18℃，溫差16℃，

平均溫度10℃。

如何突破技術天花板？

核心策略：雙管齊下降導熱

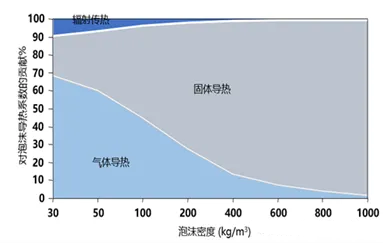

                                                                                                                         圖2：導熱系數貢獻與泡沫密度之間的關系

聚氨酯泡沫的導熱由三部分構成(圖2)：

n   氣相導熱(60%~70%)：發泡劑氣體主導

n   固相導熱(20%~30%)：泡孔骨傳導

n   輻射傳熱：泡孔間熱輻射

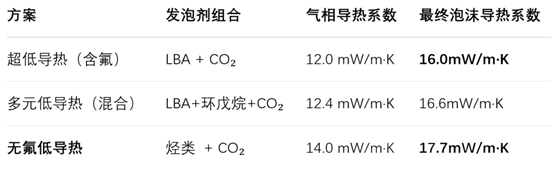

技術路徑1：創新氣相設計

            亮點：無氟配方在舍棄含氟發泡劑后，導熱系數仍比現有體系低6%，且符合歐盟法規規定！

技術路徑2：納米級泡孔調控

n   泡孔尺寸越小，克努森效應導致氣相導熱越低；

n   開創“成核型”表面活性劑：提升氣泡核密度，抑制泡孔合并；

n   高活性催化體系：加速凝膠反應，鎖定微小泡孔結構。

成果：泡孔尺寸較傳統泡沫縮小40%，氣相導熱顯著降低。

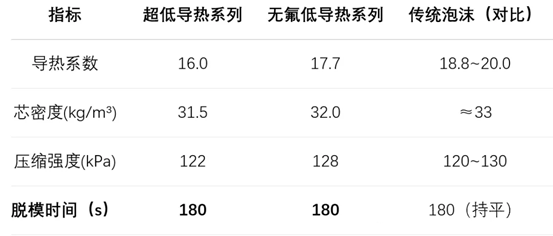

實測性能：成本與能效雙贏

應用價值

n   替代VIP板：超低導熱泡沫可減少50%以上VIP用量，單臺冰箱降本超百元；

n   能效提升：其整機能耗降低7%~8%，輕松跨越新能效門檻；

n   出海通行證：無氟方案ODP/GWP值為0，直通歐盟市場。

美的此次突破不僅解決了歐盟禁令的“卡脖子”難題，更帶來三重變革：

n   環保性：兼顧低導熱與無氟的工業化聚氨酯配方；

n   經濟性：降低對高價VIP和含氟發泡劑的依賴，產業鏈成本下降；

n   標準化：180秒脫模時間兼容現有生產線，快速落地量產。

專家觀點

“17.7mW無氟泡沫的誕生，標志著中國在環保保溫材料領域已實現從‘跟跑’到‘進步’的跨越。”

——美的中央研究院先行研究主任工程師方基永

方基永，男，博士，畢業于吉林大學高分子化學與物理專業，現任美的集團中央研究院先行研究主任工程師，主要從事高性能聚氨酯保溫材料開發與應用研究。

結語

當全球冰箱產業因環保法規陷入焦慮時，中國技術正悄然重塑游戲規則。美的集團用三項硬核配方證明：綠色轉型絕非代價，而是能效躍遷的新引擎！

沃特世-TA儀器的LaserComp FOX系列熱流計法導熱儀是可直接測量絕熱材料的先進導熱儀產品線。

精確的厚度測量是導熱系數準確測量的關鍵。目前業內只有FOX系列熱流計法導熱儀采用四個光學編碼器，在每個角落都配備一個光學編碼器以保證最大的精確度。通過樣品的穩態導熱產生的熱流密度(Q/A)，是由兩個大面積覆蓋樣品上下表面的薄膜熱流傳感器測得。不同于其他品牌的設計，這種技術能夠確保高靈敏和精確的熱流密度測量。

ü  固態加熱/冷卻用于精確的溫度控制

ü  光學編碼器提供更精準的數字化厚度測量

ü  薄膜熱流傳感器提供更具代表性熱流密度測量

ü  強大的WinTherm軟件提高測試能力

ü  自動進樣器提供大樣品量分析

ü  獨立或基于PC的操作

ü  符合標準的測試方法(導熱系數：GB/T 10295、ASTM C518、ISO 8301、DIN EN 12667；比熱：ASTM C1784)
