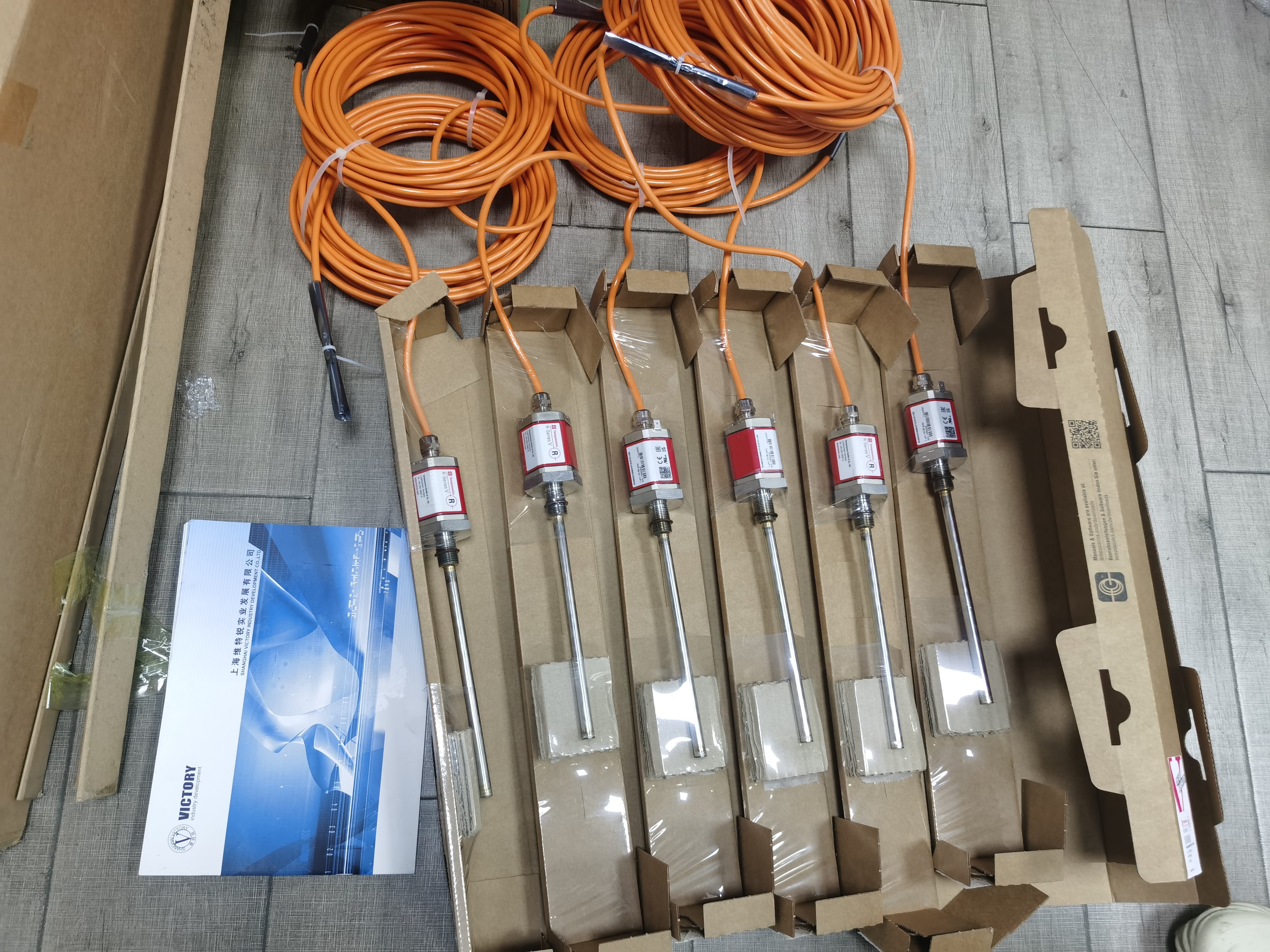

美國MTS RH5MA0100M01P151S1011G8位移傳感器應用領域綜合解析

一、產品核心參數與特性

1. 測量原理與技術優勢

磁致伸縮效應：通過非接觸式測量磁場變化與機械波傳播時間的關系，實現位移檢測，無機械磨損，壽命長（>1億次循環）。

核心參數：

量程：100mm（可定制至7600mm）。

精度：

線性度：≤±0.01% F.S.（滿量程），微米級測量精度。

重復性：≤±0.002% F.S.，長期使用輸出穩定。

滯后誤差：≤4μm，減少動態測量誤差。

分辨率：0.1μm（16位D/A轉換）。

更新時間：0.5ms（行程<1200mm），支持高速動態測量。

輸出信號：模擬量（0-10V/4-20mA）、SSI、PROFIBUS、CANopen等工業協議，兼容PLC/DCS系統。

環境適應性：

防護等級：IP68/IP69K，適應油污、高壓、強電磁干擾環境。

溫度范圍：-40℃至+85℃，通過MIL-STD-810G抗沖擊/振動測試。

安裝方式：法蘭、螺紋、磁吸等多種方式，適應狹小空間。

二、應用領域詳解

1. 工業自動化與制造

鋼鐵冶金：

連鑄/軋機控制：監測板坯厚度，精度達±0.01mm；實時控制軋輥間隙，確保軋制精度。

優勢：適應高溫、高粉塵、強電磁干擾環境，IP67防護和EMC設計保障穩定性。

汽車制造：

焊接機器人定位：確保焊縫精度，提升車身裝配質量。

發動機裝配：檢測零部件尺寸，優化燃燒效率與排放控制。

生產線自動化：輸送帶定位、零部件壓裝中提供微米級反饋，提升裝配一致性。

通用機械制造：

數控機床：刀具路徑精調，加工精度達微米級。

注塑與包裝機械：控制模具開合位移、吹塑厚度，同步材料卷曲與切割。

2. 液壓系統與工程機械

液壓缸位置反饋：

實時監測活塞桿位移，確保機床、注塑機等設備的高精度控制。

案例：汽車沖壓線液壓機滑塊位置檢測，精度達±0.01mm。

工程機械：

挖掘機鏟斗定位：提升作業精度，減少材料浪費。

壓路機平整度控制：調整壓實力度，確保路面平整。

3. 航空航天與國防

飛行器控制：

舵面位置檢測：在惡劣環境下提供高可靠性反饋，確保飛行安全。

案例：某型直升機液壓舵機通過-55℃至+125℃環境測試。

結構健康監測：

監測機翼、機身變形，支持飛行模擬臺六自由度運動控制。

4. 石油化工與能源

儲罐液位測量：

適用于地下油罐、反應釜，防爆設計適應易燃環境。

案例：煉油廠儲罐液位監測，確保安全范圍。

風電/水電：

監測渦輪機導葉位置、風力發電機葉片俯仰角，優化發電效率。

5. 醫療設備與機器人

醫療影像設備：

CT/MRI掃描床：升降定位精度達0.01mm，確?；颊邟呙栉恢脺蚀_。

手術機器人：

控制器械軌跡，滿足無菌環境非接觸測量需求。

6. 其他領域

電力能源：監測輸電線路張力、溫度，確保電力系統安全。

環保監測：測量水質、空氣污染參數，支持環境保護決策。
