實驗名稱：用于超高分辨率量子點顯示器的發光MOS結

　　實驗內容：為了避免亞微米級別發光像素之間的電學串擾和多層功能層之間的精確對準，我們提出了一種基于量子點的發光MOS結構。我們通過測量器件的光電特性，例如電壓-頻率-發光強度特性，電壓-頻率-發光光譜特性等，分析了載流子輸運行為，并揭示了器件的工作機制。

　　測試設備：信號發生器、光譜儀、亮度計、Aigtek的ATA-2161高壓放大器等。

圖1：實驗裝置圖

　　實驗過程：

　　信號發生器的輸出端連接Aigtek的ATA-2161高壓放大器的輸入端，高壓放大器的輸出端連接器件，器件的發光單元與光譜儀相耦合，完成器件連接。調整信號發生器的波形、幅值、頻率，設置好高壓放大器的放大倍數輸出電壓，器件所發出的光耦合到光譜儀，光譜儀探測到器件的發光。通過調整輸出電壓的幅值和頻率能夠得到光譜隨電壓幅值和頻率的變化曲線。高壓放大器能夠放大輸出的電壓，達到器件所需要的驅動電壓。

　　實驗結果：

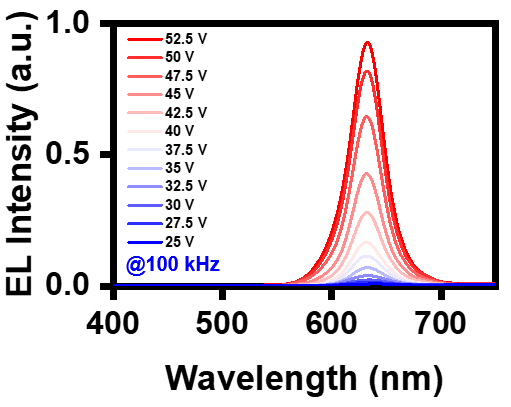

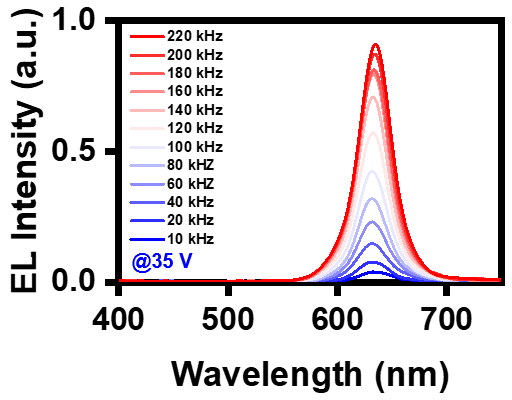

圖2：實驗結果

　　測量了100kHz頻率下的光譜-電壓關系和35V電壓下的光譜-頻率關系。當驅動電壓從25V增大到52.5V時，發光強度隨驅動電壓幅值的增大而增大。此外，當驅動頻率低于發光最佳頻率點時，發光強度隨驅動頻率的增加而增加；當驅動頻率高于發光最佳頻率點時，發光強度隨驅動頻率的增加而減小。并且隨著電壓和頻率的變化，器件發光的中心波長幾乎不發生偏移，表明器件色彩穩定性高。

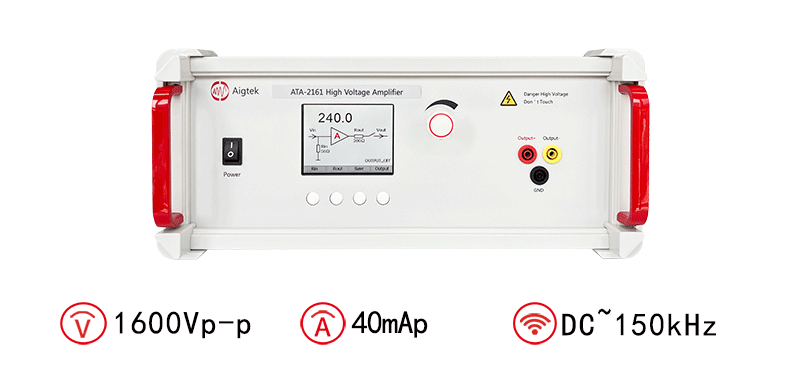

　　功率放大器推薦：ATA-2161高壓放大器

圖：ATA-2161高壓放大器指標參數
