隨著生物醫(yī)學(xué)工程的發(fā)展，醫(yī)用鎳鈦記憶合金因其du特的超彈性和形狀記憶效應(yīng)，已成為心血管支架、骨科植入物和牙科正畸器械等醫(yī)療產(chǎn)品的關(guān)鍵材料。為確保這些器械在人體內(nèi)長期安全有效地工作，必須在模擬生理環(huán)境（37°C）下對其力學(xué)性能進行全面評估。

本文科準(zhǔn)測控小編將系統(tǒng)介紹醫(yī)用鎳鈦合金在37°C環(huán)境下的拉伸測試目的、基本原理、標(biāo)準(zhǔn)依據(jù)、儀器配置及詳細操作流程。

一、測試目的

模擬真實生理環(huán)境：人體核心溫度為37°C，在此條件下測試能準(zhǔn)確反映材料在實際應(yīng)用中的力學(xué)行為。

驗證超彈性性能：評估材料在血管支架、正畸弓絲等應(yīng)用中承受循環(huán)載荷時表現(xiàn)出的無殘余應(yīng)變大變形能力。

分析相變特性：通過應(yīng)力-應(yīng)變曲線確定奧氏體與馬氏體相的轉(zhuǎn)變臨界應(yīng)力/應(yīng)變值，確保材料在體溫下保持設(shè)計性能。

評估疲勞壽命：通過循環(huán)加載預(yù)測植入物（如心臟瓣膜、骨折固定器）的長期耐久性。

質(zhì)量控制與標(biāo)準(zhǔn)化：為醫(yī)療器械注冊提供符合ISO 14801（牙科植入物）、ASTM F2516（鎳鈦力學(xué)測試）等標(biāo)準(zhǔn)的測試數(shù)據(jù)。

二、測試原理

鎳鈦記憶合金在體溫附近表現(xiàn)出du特的應(yīng)力誘發(fā)馬氏體相變機制：

超彈性原理：當(dāng)溫度高于Af點（奧氏體結(jié)束溫度）時，加載應(yīng)力超過σ_{Ms}（馬氏體開始應(yīng)力）將誘發(fā)奧氏體向馬氏體轉(zhuǎn)變，產(chǎn)生平臺區(qū)；卸載時馬氏體逆轉(zhuǎn)變?yōu)閵W氏體，應(yīng)變wan全恢復(fù)。

溫度依賴性：相變臨界應(yīng)力隨溫度升高而增大（dσ/dT≈5-8 MPa/°C），因此必須在精確控溫下測試。

滯后效應(yīng)：加載與卸載曲線形成的滯后環(huán)反映能量耗散特性，影響醫(yī)療器械的緩沖性能。

三、測試標(biāo)準(zhǔn)

ASTM F2516：《鎳鈦形狀記憶合金相變溫度測試標(biāo)準(zhǔn)》

ISO 14801：《牙科植入物動態(tài)疲勞測試》

ASTM E8/E8M：《金屬材料拉伸試驗方法》

YY/T 0641：《心血管植入物用鎳鈦合金加工材》

四、測試儀器

1、KZ-68SC-05XY萬能材料試驗機

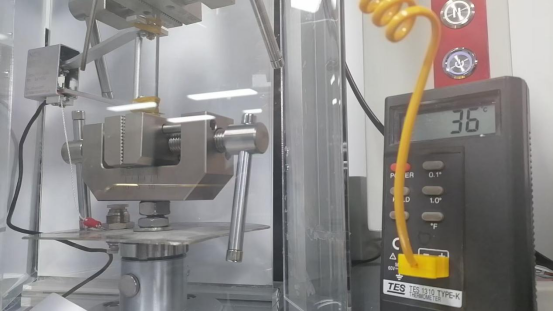

2、恒溫箱

配備恒溫箱（水浴或空氣?。_保試樣全程處于37°C ±1°C。

溫度校準(zhǔn)：使用熱電偶或紅外測溫儀監(jiān)控試樣實際溫度。

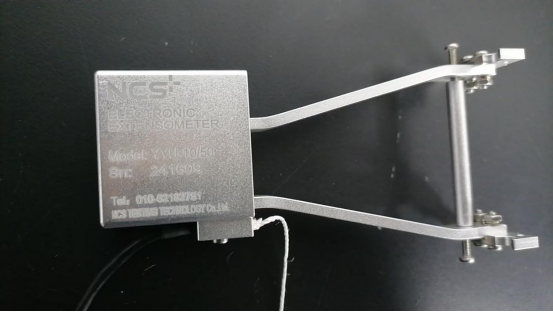

3、小變形引伸計

高精度測量應(yīng)變，避免夾具滑動誤差。

四、測試流程

步驟一、試樣制備

尺寸：按ASTM E8制備狗骨形試樣（標(biāo)距段25mm×寬3mm）或?qū)嶋H產(chǎn)品尺寸

表面處理：電解拋光（Ra<0.2μm）消除加工缺陷

清潔消毒：乙醇超聲清洗后紫外線滅菌

步驟二、設(shè)備校準(zhǔn)

溫度系統(tǒng)驗證：在試樣表面布置3個測溫點，確保溫度梯度<0.3°C

引伸計標(biāo)定：使用標(biāo)準(zhǔn)量塊進行零點校準(zhǔn)

步驟三、測試步驟

試樣安裝：將試樣夾持在恒溫夾具中，預(yù)加載0.5N消除間隙

溫度平衡：在37°C環(huán)境中穩(wěn)定15分鐘

步驟四、單次拉伸測試：

以0.5mm/min速度拉伸至8%應(yīng)變

保持1分鐘后以相同速率卸載

步驟五、循環(huán)測試

重復(fù)加載-卸載50次（醫(yī)療器械疲勞評估）

步驟六、數(shù)據(jù)記錄：

實時采集應(yīng)力-應(yīng)變-溫度數(shù)據(jù)

記錄每個循環(huán)的相變應(yīng)力、殘余應(yīng)變

步驟七、數(shù)據(jù)分析

相變開始/結(jié)束應(yīng)力（σ_{Ms}, σ_{Mf}, σ_{As}, σ_{Af}）。

超彈性應(yīng)變回復(fù)率（理想應(yīng)≥95%）。

滯后能量（應(yīng)力-應(yīng)變曲線包圍的面積）。

失效分析：斷裂形貌觀察（SEM）判斷失效模式。

六、注意事項

溫度控制：試樣實際溫度必須通過接觸式熱電偶驗證，避免表面測溫誤差

應(yīng)變速率：保持≤1mm/min以模擬準(zhǔn)靜態(tài)生理載荷

環(huán)境模擬：對于長期植入評估，建議在模擬體液（如PBS溶液）中測試

數(shù)據(jù)修正：扣除系統(tǒng)柔度對位移測量的影響

以上就是小編介紹的有關(guān)于醫(yī)用鎳鈦記憶合金恒溫37°C拉伸測試相關(guān)內(nèi)容了，希望可以給大家?guī)韼椭?！如果您還想了解更多關(guān)于醫(yī)用鎳鈦記憶合金恒溫37°C拉伸測試方法、測試視頻和測試規(guī)范，鑄鐵的拉壓性能和鑄鐵拉伸與壓縮的屈服極限，萬能材料試驗機規(guī)格型號、使用說明、操作規(guī)程、期間核查作業(yè)指導(dǎo)書和電子萬能材料試驗機，電子萬能試驗機檢定規(guī)程、操作視頻、使用方法、和微機控制電子萬能試驗機，材料拉力試驗機誤差范圍，維修視頻教程，加溫爐、曲線圖、維修方法和操作視頻等問題，歡迎您關(guān)注我們，也可以給我們私信和留言，科準(zhǔn)測控技術(shù)團隊，為您免費解答！
