軌道絕緣測試儀測試方法

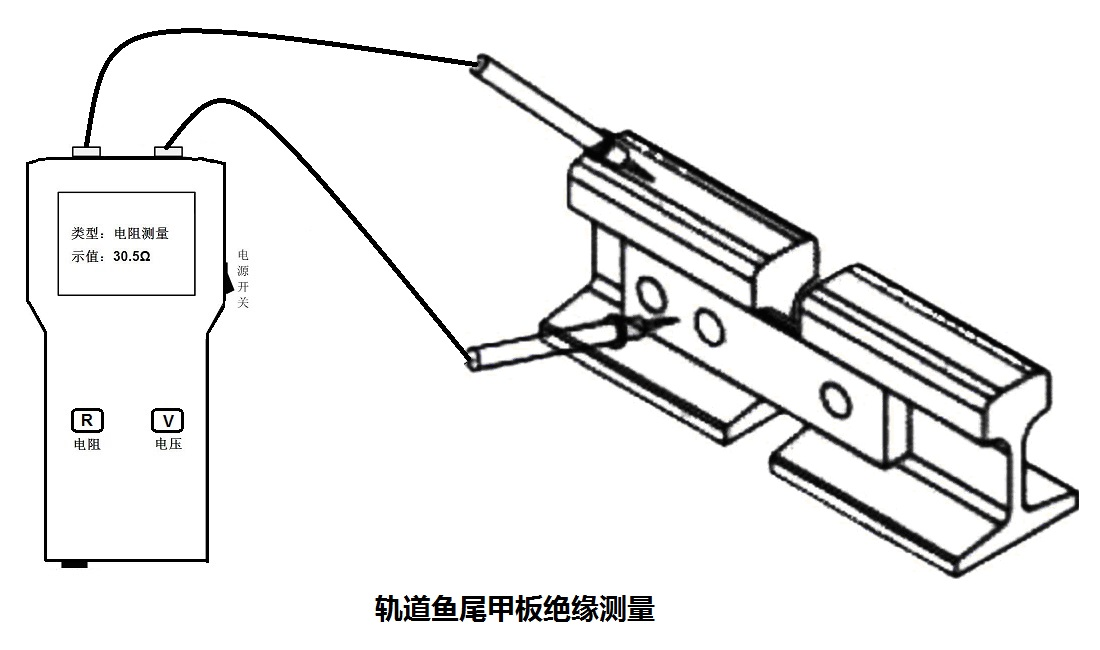

儀表的使用非常簡單方便，開機后儀表先進行自檢并顯示功能及量程等信息，幾秒后進入測量狀態。測量前須將接頭軌面、夾板和各螺栓上除銹（露出金屬光澤），便于測試表筆接觸良好。按鍵選擇R(絕緣阻抗)或V（真有效值電壓）功能，然后將表筆直接接觸測量點即可，下圖是常見的兩種測量方式。



考慮到儀表多種場合的適用性，儀表將測量值直接顯示不做合格性判定，用戶可對照鐵道部相關標準文件中的規定來判定待測對象的合格狀態。

附：絕緣不良判斷（僅供參考）：

根據鐵道部運輸局2007-484號文件關于印發“工電”聯合整治道岔項目及“標準”的通知為標準。

（1）軌道絕緣電阻大于20歐姆為良好.

（2）測試軌端絕緣時，當同一處絕緣中兩組絕緣值雖然都大于20歐姆而兩數值相差較大時，應引起注意。

（3）測試軌端絕緣時絕緣值低于或等于10歐姆將會影響軌道電路正常工作。

（4）軌端絕緣測試時，值低于或等于5歐姆應立即更換或處理絕緣。

軌道絕緣測試儀測試方法具有液晶背光功能，方便室外使用，當無操作10分鐘后會自動關閉背光以節省電量，按任意鍵可恢復背光。當電池電量不足時，儀表屏幕最下方會有“電量低，請充電！”的提示，請用配套的專用充電器及時充電。
