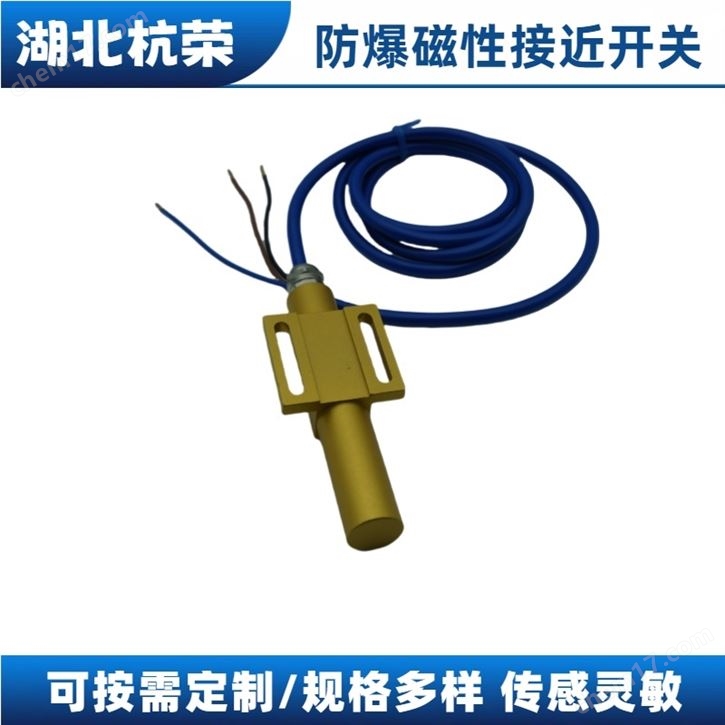

GRE-T25K磁接近開關有哪些組成部分

GRE-T25K磁接近開關是一種利用磁場變化來檢測物體位置或狀態的傳感器，廣泛應用于自動化控制、安防、機械制造等領域。其核心組成部分及功能如下：

1. 磁敏感元件（核心部件）

功能：檢測磁場變化并轉換為電信號。

常見類型：

霍爾元件：基于霍爾效應，當磁場穿過半導體材料時，會產生與磁場強度成正比的電壓信號。

磁阻元件：利用磁阻效應，材料電阻隨磁場方向變化而改變，從而檢測磁場。

干簧管：由兩片密封在玻璃管內的磁性簧片組成，無磁場時斷開，有磁場時吸合導通。

2. 信號處理電路

功能：放大、濾波、整形磁敏感元件輸出的微弱信號，使其符合后續電路或控制系統的要求。

典型電路：

放大器：增強信號強度。

比較器：設定閾值，將模擬信號轉換為數字開關信號（高/低電平）。

施密特觸發器：消除信號抖動，確保輸出穩定。

3. 外殼與封裝

功能：保護內部元件免受環境影響（如灰塵、水分、機械沖擊），同時固定磁敏感元件與磁場源的相對位置。

常見材料：

塑料：輕便、成本低，適用于一般工業環境。

金屬（如不銹鋼）：耐腐蝕、抗干擾，適用于惡劣環境（如高溫、高壓、強電磁場）。

封裝形式：

圓柱形：便于安裝于螺紋孔或管道。

方形：適合平面安裝或集成到設備中。

嵌入式：直接嵌入設備結構，節省空間。

4. 輸出接口

功能：將處理后的信號傳遞給控制系統或執行機構。

常見類型：

NPN/PNP型晶體管輸出：直接驅動負載（如繼電器、LED），適用于低功耗場景。

線驅動輸出（如RS-485）：長距離傳輸抗干擾能力強，適用于工業網絡。

繼電器輸出：提供電氣隔離，可驅動高電壓/大電流負載。

模擬量輸出（如0-10V、4-20mA）：連續監測磁場強度變化，適用于精密控制。

5. 磁鐵（磁場源）

功能：與磁敏感元件配合，通過相對運動改變磁場強度，觸發開關動作。

常見類型：

釹鐵硼磁鐵：磁性強，適用于遠距離檢測。

鐵氧體磁鐵：成本低，適合一般應用。

安裝方式：

固定式：磁鐵固定在移動部件上，開關固定在靜止位置。

旋轉式：磁鐵隨旋轉部件運動，開關檢測旋轉角度或位置。

6. 輔助組件（可選）

指示燈：顯示開關狀態（如LED亮/滅）。

保護電路：如過壓保護、反接保護，提高可靠性。

連接器：便于快速接線或更換。

工作原理示例（以霍爾元件為例）

無磁場時：霍爾元件輸出電壓接近零，信號處理電路輸出低電平。

有磁場時：磁場使霍爾元件產生電壓，經放大和比較后輸出高電平。

磁場消失：輸出恢復低電平，實現開關動作。

應用場景

自動化生產線：檢測工件位置、計數或限位。

安防系統：門窗磁感應報警。

汽車電子：車速傳感器、檔位檢測。

智能家居：抽屜開合檢測、窗簾位置反饋。

選型注意事項

環境溫度：高溫環境需選擇耐溫材料（如金屬封裝）。

檢測距離：根據磁鐵強度和開關靈敏度匹配。

輸出類型：與控制系統接口兼容（如PLC輸入模塊）。

防護等級：潮濕或粉塵環境需IP65以上。
