便携式超声波明渠流量计液位误差比对全攻略

一、设备准备与安装规范

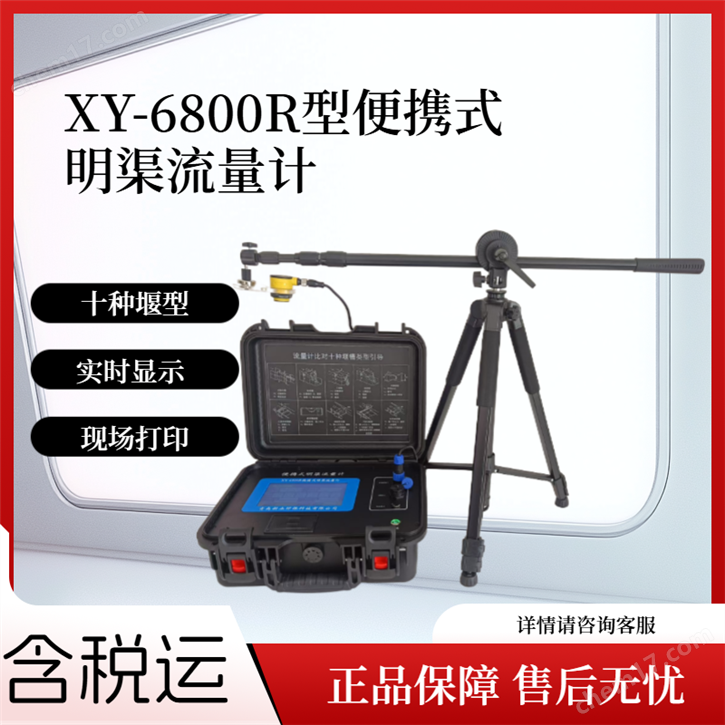

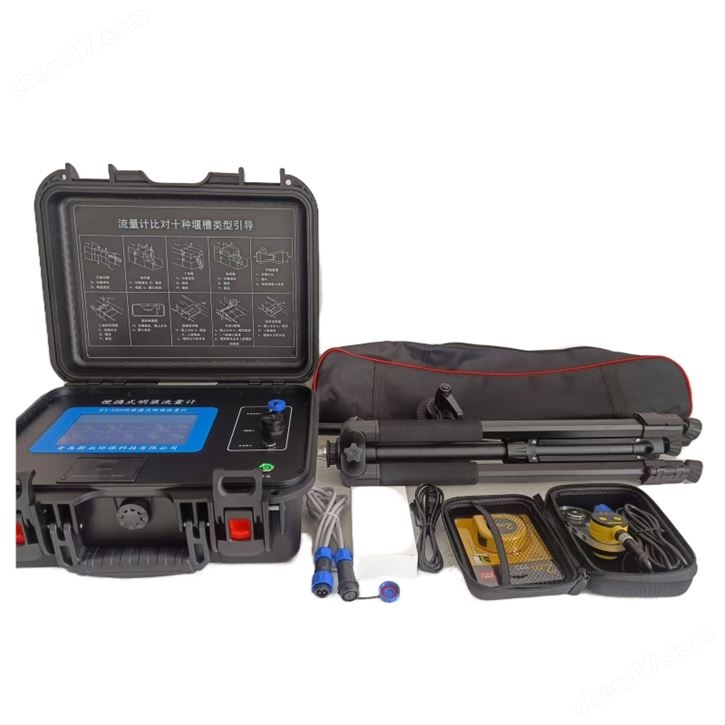

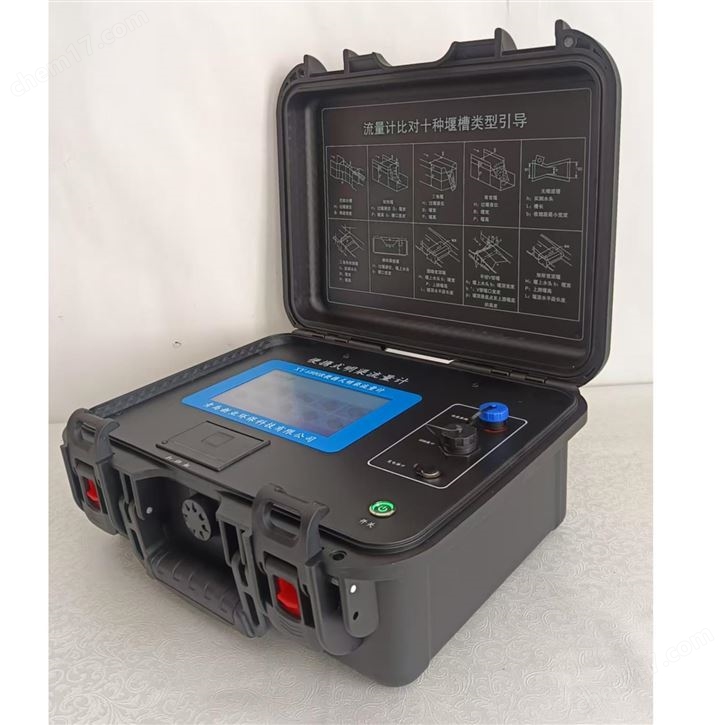

1. 设备选择：选用液位测量精度≤0.1mm的便携式比对装置（如XY-6800R型），搭配超声波明渠流量计。传感器建议采用磁致伸缩或超声波技术，确保高精度测量。

2. 安装要求：将比对装置与在线流量计的传感器安装在同一水位观测断面，垂直固定在明渠稳流段，避免湍流或悬浮物干扰。传感器需与渠底保持适当距离，防止量程超限或水位突变。

二、液位误差比对操作流程

1. 数据采集：同步启动比对装置和超声波流量计，待液位稳定（波动<±0.05mm）后开始记录。每2分钟采集一次液位值（Hi?, Hi?），连续记录6组数据，总时长12分钟。

2. 误差计算：计算每组液位误差：Hi=|Hi?-Hi?|（单位：mm），精确至小数点后一位。选取6组误差中的最大值作为最终液位比对误差。若超标（如≤1mm），需重新校准或排查设备问题。

三、湍流环境下的误差应对技巧
实际应用中，湍流可能导致超声波探头读数偏差（如液位偏低2-3cm）。解决方案：

• 在湍流区加装导流板（如斜45°不锈钢板），减少水流扰动对探头的影响。

• 优先选择稳流段测量，或参考《水文仪器基本参数检定规程》允许的±1%FS误差范围。

四、报告生成与注意事项

1. 自动化报告：数据自动生成液位变化曲线，标注误差峰值点，报告需包含测量时间、设备型号及结论，符合《HJ354-2019》规范。

2. 注意事项：

• 避免在泡沫、悬浮物密集区测量。

• 定期校准便携装置（建议每季度一次）。

• 确保设备续航≥8小时，保障野外作业稳定性。

五、应用价值
便携式比对装置可精准识别固定流量计的误差（如传感器被藻类覆盖导致的液位偏差），广泛应用于环保监测、水利工程等领域，为节水减排提供可信数据支撑。
