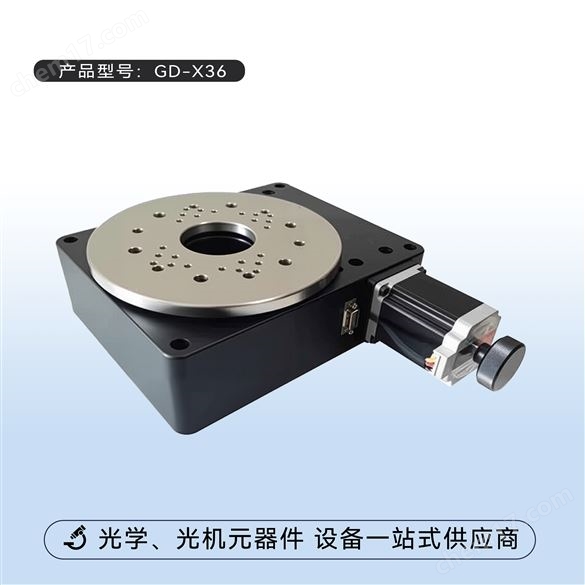

高精度电动旋转台（蜗轮蜗杆）：GD-X36

产品特性：

※标配步进电机，公司的运动控制器可对其实现自动化控制

※旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长

※采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回小

※设计精巧的消空回结构，可调整长期使用造成的空回间隙

※特殊的结构设计保证了旋转台面低的端跳和偏心，使旋转运动更加平稳

※旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位

※台面外围的刻度圈是激光刻划标尺，方便初始定位和读数

※步进电机和蜗杆通过高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小

※电动旋转台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台

※可增加限位功能，增加初始零位 ，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制

产品参数：

产品型号		GD-X36
结构描述	角度范围	360°
	台面尺寸	Φ200mm
	传动比	180∶1
	驱动机构	蜗轮和蜗杆机构
	导轨形式	轴承
	步进电机(1.8°)	57BYG
	主体材料	铝合金
	表面处理	阳极氧化发黑
	中心承载	100kg
	重量	12kg
精度描述	分辨率	0.01°=36″（无细分）0.0005°=1.8″（20细分）
	速度	25°/sec
	重复定位精度	0.002°=7.2″
	定位精度（选配光栅）	0.005°=18″
	端跳精度	10μ
	空回	0.002°=7.2″
	偏心	20μ
	丢步	0.005°=18″
	平行度	50μ
