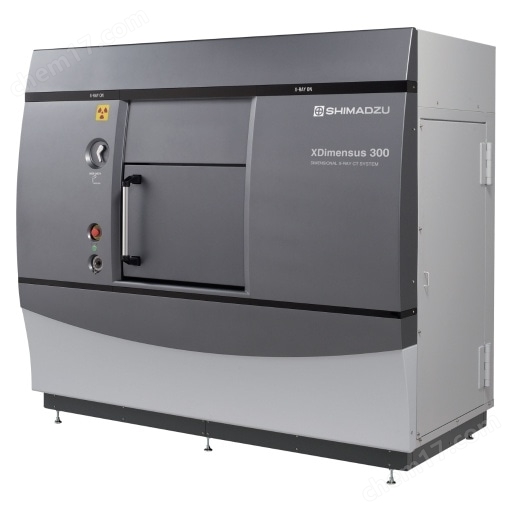

日本MITUTOYO測量X射線CT系統XDimensus300

日本MITUTOYO測量X射線CT系統XDimensus300

日本MITUTOYO XDimensus300 X射線CT測量系統代表了工業無損檢測領域的技術突破。該系統采用240kV/3W開放式微焦點X射線源，焦點尺寸可調范圍0.5-5μm，配合2048×2048像素的高靈敏度平板探測器，可實現最高0.8μm的體素分辨率。創新的多能量成像技術能自動識別鋁、鋼、銅等不同材質，確保復雜工件的精確重建。

在機械結構方面，XDimensus300采用大理石基座與空氣懸浮導軌組合，直線重復定位精度達±0.5μm。旋轉工作臺采用磁懸浮驅動技術，轉速范圍0.1-10rpm連續可調，徑向跳動小于0.8μm。防護艙體采用鉛玻璃復合結構，輻射泄漏量嚴格控制在1μSv/h以下，符合ISO 9001和CE安全標準。

軟件系統搭載三豐的3D-CT Suite分析平臺，具備以下核心功能：

1. 自動缺陷識別(ADR)：可檢測≥5μm的內部孔隙、裂紋等缺陷

2. 壁厚分析：支持0.1-50mm范圍內的自動厚度測量

3. 逆向工程：生成STL格式的三維模型數據

4. 尺寸比對：與CAD模型進行偏差色譜分析

5. 孔隙率計算：自動統計缺陷體積占比

典型應用案例包括：

• 汽車行業：渦輪葉片內部冷卻通道檢測、鋁合金壓鑄件孔隙分析

• 電子行業：BGA封裝焊點質量評估、PCB通孔填充度檢測

• 醫療行業：骨科植入物內部結構驗證、牙科種植體精度檢查

• 航空航天：復合材料分層檢測、精密鑄造件壁厚測量

系統標配三階段校準體系：

1. 幾何校準：采用專用鎢球校準件，確保重建精度

2. 射線硬化校正：消除不同材質產生的偽影

3. 灰度值標定：建立CT值與材料密度的對應關系

維護方面采用模塊化設計，關鍵部件如X射線管、探測器等支持熱插拔更換，平均故障修復時間(MTTR)控制在2小時內。可選配遠程診斷系統，實現實時狀態監控和預防性維護提醒。

隨著工業4.0的發展，XDimensus300可通過OPC UA協議接入智能制造系統，實現測量數據與MES/ERP系統的無縫對接。其非接觸、全息化的測量方式，正在重塑現代工業質量控制的范式。
