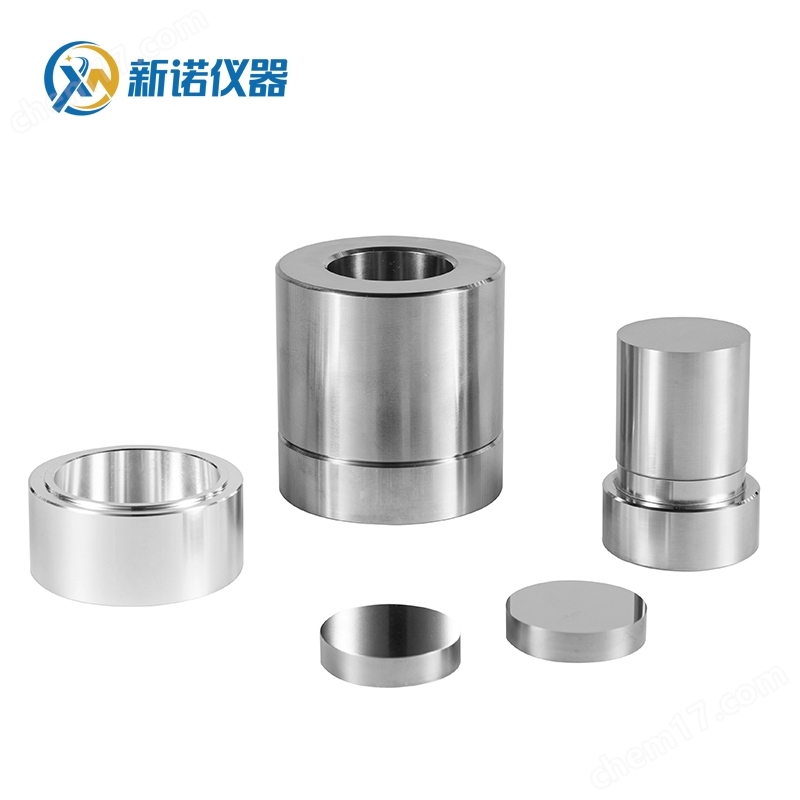

上海新諾 普通圓柱形模具（Ф26-Ф40mm）
一、模具概述：
上海新諾 普通圓柱形模具（Ф26-Ф40mm）是實驗室粉末樣品壓制成型中最常見的一種模具，配合壓片機使用，可將氯化鈉（NaCl）、二氧化硅（SiO?）、氧化鋁（Al?O?）、氧化鋯（ZrO2）、硼酸（H?BO?）等各種粉末材料壓制成型，并制作出各種圓形試片、柱體或其他形狀進行科學分析研究；現已廣泛應用于科研、教學、催化、檢測、制藥、化工以及新材料研發等各個領域；此外，該產品還可與鈣鐵分析儀、傅立葉紅外光譜儀（IR）、X射線熒光光譜儀（XRF）等分析測試儀器配套制樣使用，可替代同類進口產品。
選型指南：壓片模具屬于實驗室耗材，接受非標定制各種規格，貨期一般為3-20天。常用模具尺寸在Φ3-Φ40mm之間，規格有：Φ3、Φ5、Φ6、Φ7、Φ8、Φ10、Φ12、Φ12.7、Φ13、Φ15、Φ16、Φ18、Φ20、Φ22、Φ25、Φ28、Φ30、Φ32、Φ35、Φ40、Φ100mm等。其中Φ25mm以下模具配有真空嘴，真空嘴主要功能起到排氣作用，也可在樣品壓制成型后通過微型真空泵抽吸真空，增加樣品密實度，也可根據用戶需求選擇增配或減配真空嘴，訂貨前說明即可。
二、主要技術指標：
模具名稱 | MJY-P型 普通圓柱形模具（Ф26-Ф40mm） | ||
模具規格 | Ф2，Ф3，Ф4，Ф5，Ф6mm等 | ||
成型樣品實圖 |
| ||
壓制樣品形狀 | 圓形薄片、圓柱體 | ||
模具材質 | 日本 高速工具鋼 ASSAB+17 | ||
模具壓頭硬度 | HRC68-HRC70 | ||
常用尺寸 | Ф3mm，Ф5mm，Ф6mm | ||
模具腔體深度 | 20mm | ||
外形尺寸 | Ф43×78mm | ||
模具重量 | 0.55kg | ||
壓強計算公式 | 油缸的面積/模具的面積×壓力表讀數=模具的實際承受壓強（Mpa） | ||
友情提示 | 非標定制！以上指標僅供參考，可根據客戶需求定制各種規格、形狀、材質的模具 | ||
