Q 1,5/4A10/24-M20KU-ESA BK PE - 穿板式連接 1584787
閱讀：284 發布時間：2024-10-9
Q 1,5/4A10/24-M20KU-ESA BK PE - 穿板式連接1584787
面板式安裝，接線容量1.5mm2，帶0.1 m絞線： 連接螺紋： M20，4芯
產品詳情
| 產品類型 | 穿板式連接 |
| 位數 | 4 |
| 位置標記 | 1，2，3，4 |
| 連接量 | 4 |
| 絕緣特性 | |
| 過電壓類別 | III |
| 污染等級 | 3 |
| 連接技術 | |
| 連接方式 在設備端 | 單線 (10 cm長; 1.5 mm2) |
| 具有相同橫截面尺寸的導線之間的連接頻率 | 最大 10 (如果導線多次連接，可能需要更換密封件和擋蓋。) |
| 導線連接 | |
| 導線橫截面 靈活 | 0.75 mm2 ... 1.5 mm2 |
| 導線橫截面 剛性 | 0.75 mm2 ... 1 mm2 |
| 可連接導線橫截面AWG | 18 ... 16 |
| 緊固扭矩 接頭螺母 | 3 Nm |
| 緊固扭矩 插芯 | 4.5 Nm |
| 緊固扭矩 鎖緊螺母 | 4.5 Nm |
| 扳手尺寸 接頭螺母 | 19 mm |
| 扳手尺寸 插芯 | 24 mm |
| 針位分配 | |
| 觸點 | 顏色（信號指示）| 觸點（可選） | 1 | BK |
| 2 | BN | |
| 3 | BU | |
| 4 | GNYE | |

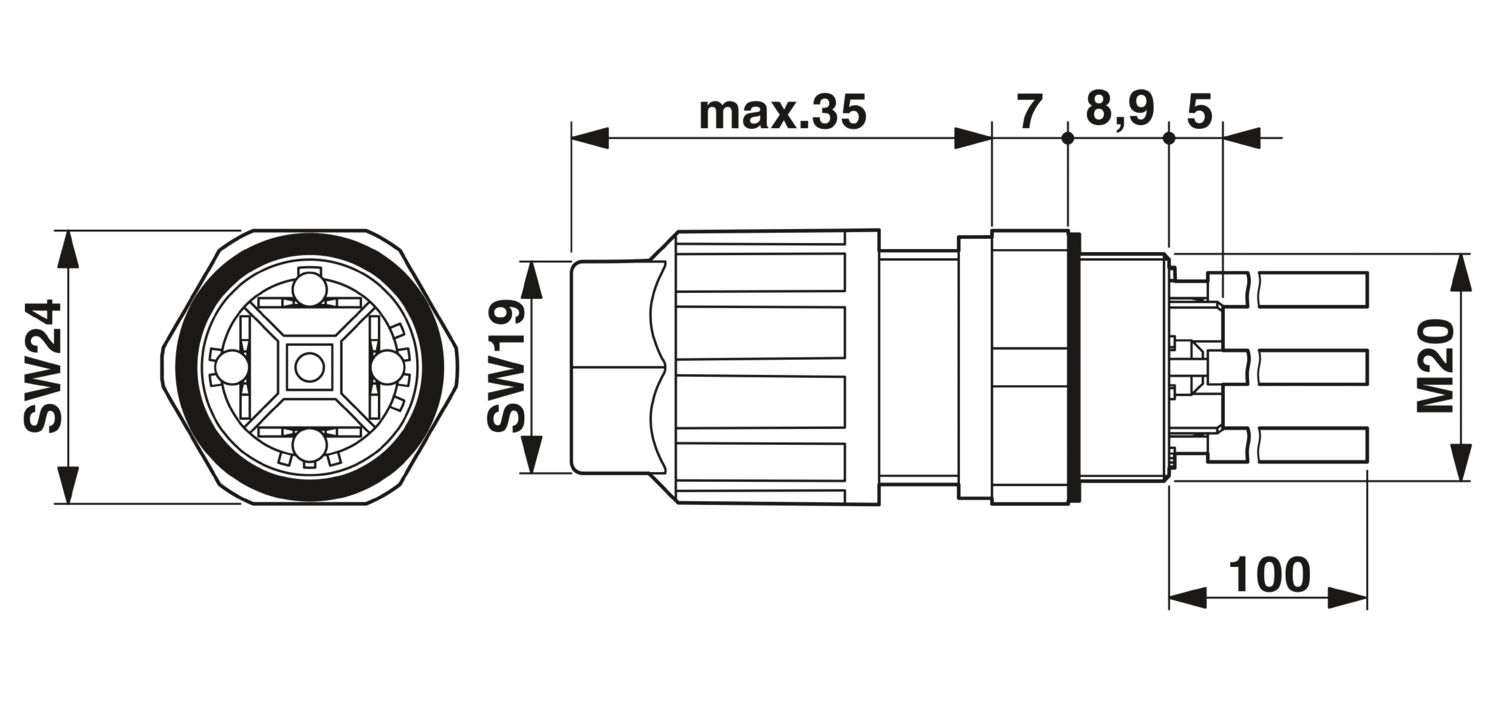

| 尺寸圖 |  |
| 寬度 | 24 mm |
| 高度 | 24 mm |
| 長度 | 55.9 mm |
| 額定電涌電壓(II/2) | 6 kV |
| 額定電涌電壓(III/2) | 6 kV |
| 額定電涌電壓(III/3) | 6 kV |
| 額定電流 | 15 A |
| 接觸電阻 | < 3 mΩ |
| 額定電壓(II/2) | 1000 V (帶絕緣套管) |
| 額定電壓(III/2) | 800 V (帶絕緣套管) |
| 額定電壓(III/3) | 500 V |
| 額定電壓 UN | 500 V AC |
| 500 V DC | |
| 額定電流IN | 17.5 A |
| 顏色 | 黑色 (RAL 9005) |
| 標識材料 外殼 | PA |
| 標識材料 觸點 | CuZn |
| 標識材料 觸點表面 | 鍍錫 |
| 阻燃等級，符合UL 94 | V0 |
| 導線絕緣材料 | PVC / PE |
| 電纜長度 | 0.1 m |
| 每根絞線的結構符合VDE 0295標準/最小導線直徑 | VDE 0295 1到6級/最小0.15mm |
| 電纜外徑 | 6 mm ... 12 mm |
| 線徑包括絕緣層 | 1.8 mm ... 3 mm |
| 位置標記 | 1，2，3，4 |
| 導線絕緣材料 | PVC / PE |
| 安裝類型 | 板前安裝 M20 |
| 組裝說明 | 如果要重新連接導線，須剪除上次的連接部分。 QUICKON組件只能在無負載的情況下插拔。 |
| 環境條件 | |
| 保護等級 | IP65 |
| IP67 | |
| 沖擊強度 | IK07 |
| 環境溫度（運行） | -40 °C ... 80 °C |
| -25 °C ... 50 °C | |
| 導線連接時的溫度 | -5 °C ... 50 °C |
適配產品
優勢
創新且省時——QUICKON速聯技術，現場連接時最多可節省80 %的時間
一貫的堅固：具備IP65/IP67防護等級的殼體可在多種場合中應用
根據DIN EN 0105標準的要求，防插錯機械編碼可實現更安全的連接以防止插錯和防觸電保護
高效 ——使用穿板式連接器，無需為了連接電纜而拆開設備
