一、產品特點

l 迷你手動二次元影像測量?jī)x采用700TVL模擬信號高清彩色CCD及連續變焦物鏡作為測量瞄準系統；

l 由二坐標工作臺、電子光柵尺與數據處理器組成數字符測量及數據處理系統；

l 采用花崗石基座+航空鋁工作臺，外觀簡潔大方；

l 表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；

l 儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完-全結合在一起；

l 儀器配合計算機使用,與計算機連接后,采用2D影像測量?jī)x專用軟件測繪圖形進行處理及輸出；

二、測量軟件

l 標配 2D專用測量軟件，可由鼠標自動尋邊、找直線、框選圓、自動圓、自動圓弧，可測點、線、圓、圓弧、角度、距離等；

l 可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到點的距離、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等）；

l 繪圖及輸出到AutoCAD：可將實時影像中的實際工件外形進行描繪，繪圖方式與AutoCAD相似，并將所描繪的圖形直接輸出到AutoCAD中，經過簡單處理形成工程圖；

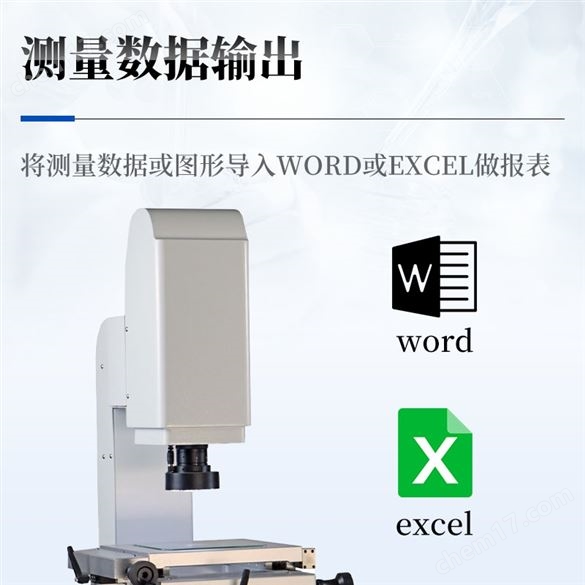

l 測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表；

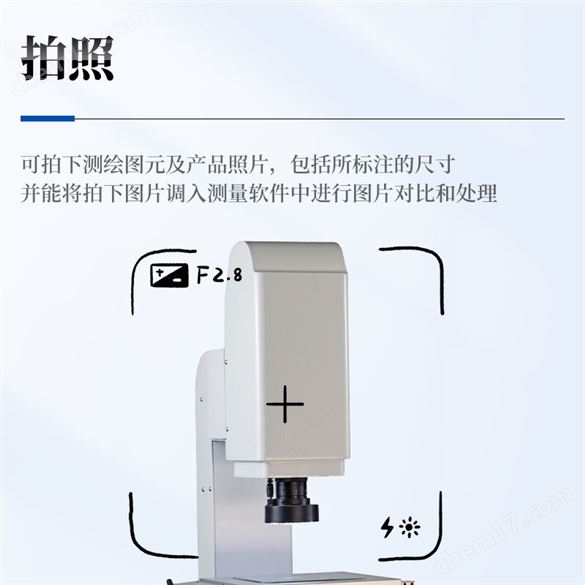

l 拍照：可拍下測繪圖元及產品照片，包括所標注的尺寸；并能將拍下圖片調入測量軟件中進行圖片對比和處理；

l “瀏覽"窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能；

l 設定工件坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定工件坐標，有兩點確定X軸、兩點確定Y軸或三點確定坐標系等多種設定方法；

l 具有坐標平移、坐標旋轉及坐標分中等功能：

l 坐標標注：可標注工件中任意點的坐標值；

l 圖形自動捕捉：開啟自動捕捉功能后，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方；

l Pitch標注：可標注任意點到一條直線的垂直距離，可標注任意兩線的垂直距離；

l 計算機卡尺：可測量任意圓到圓之間的圓心距或最遠、最近距離；

l 角平分線：可平分任意角度；

l 標注文字：可在即時影像中標注文字說明；

l 輔助功能：可把在軟件中繪制出的圖形進行移動、旋轉、復制、刪除，并可作任意線段的平行線、垂直線；

l 取交點：可求出任意兩條相交線的交點；

l 改變圖型顏色：可改變?nèi)我鈭D型的線型、顏色；

l 字體：可改變?nèi)我鈽?biāo)注文字的大小及顏色；

l 提示功能：在進行命令操作時，在命令行中會出現提示性的操作，從而加快操作人員的熟悉速度；

l 公英制轉換：測量值可在公制和英制之間切換；

l X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y坐標清零；

l 自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度；

l 自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，并繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度；

l 自動多點線：自動捕捉工件邊緣，然后根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差；

l 自動多點圓：自動捕捉工件邊緣，然后擬合出工件的孔徑，并繪出圖形，從而減少三點取圓及人眼的誤差；

l 自動圓：在單一畫面下用鼠標框中圖形，可快速自動捕捉出圓.；

l 形位公差：可測量直線的真直度、圓孔的真圓度以及圓環的內外圓的真圓度和同心度。

三、迷你手動二次元影像測量?jī)x設備基本參數

l 運動行程（X、Y、Z軸mm）：100×100×75

l 工作臺呎寸(W×Dmm)：     232×232

l 玻璃臺呎寸(W×Dmm)：     110×110

l 外形尺寸（W×L×Dmm）：  300×450×650

l 工作距離：90mm

l 儀器材質：  高精度硬質鋁基座+航空鋁工作臺

l CCD攝影機：COMST 700TVL模擬信號高清彩色CCD

l 變焦物鏡：  0.7X～4.5X連續變焦鏡頭

l 視頻總倍率：1X鏡筒（25X～200X）

l 物方視場：  7.0～1.0mm

l 數顯分辨率：1µm

l X、Y坐標測量示值誤差≤（3+L/200）µm ， L為被測長度(單位：mm)

l 操作方式：手動移動平臺

配置清單：
