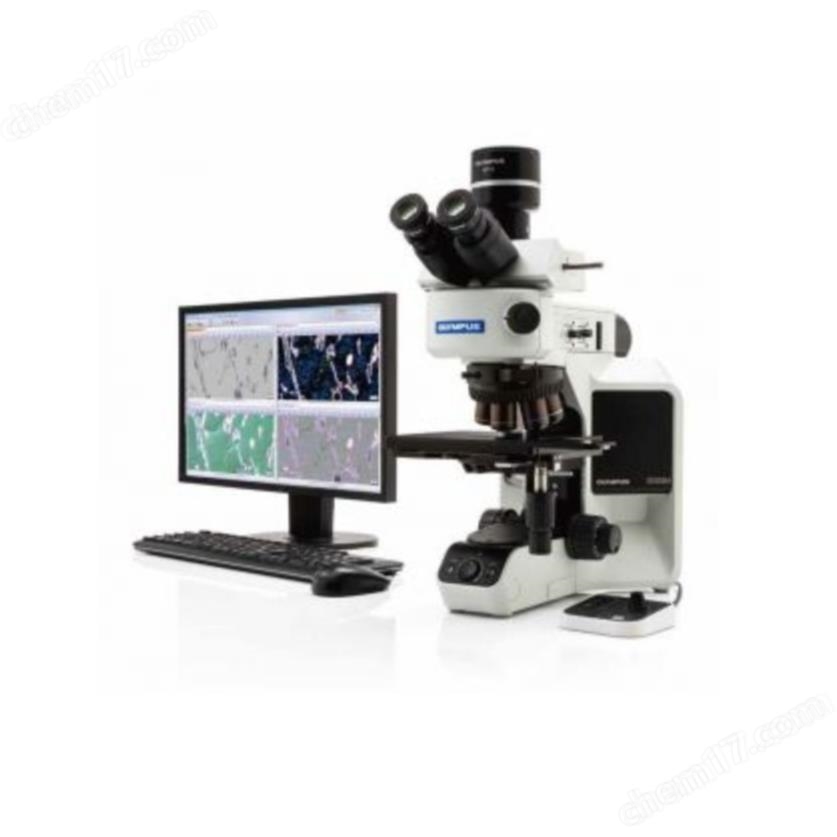

奧林巴斯BX53M顯微鏡微觀材料表征利器：反射明暗場顯微系統的技術革新

一、突破性光路設計與照明控制

雙模照明協同系統

軸向與離軸光路集成：明場照明采用同軸光路設計，確保樣品表面反射光均勻捕獲；暗場模式通過環形光闌實現離軸照明，光線以超過物鏡數值孔徑的角度入射，僅捕捉樣品邊緣及缺陷的散射信號，對比度提升300%以上。

智能光強管理：LED光源內置12級亮度調節（0.1-100%范圍），配合自動曝光算法，在明暗場切換時實現μs級光強自適應，避免高反光樣品過曝。

熱穩定性光學架構

鏡體采用零膨脹陶瓷基座，熱漂移系數＜0.8μm/℃，確保長時間觀測的焦平面穩定性。

物鏡轉盤配備磁性定位系統，切換重復定位精度達±0.5μm，消除機械磨損導致的像偏移。

二、物鏡光學性能飛躍

半復消色差技術深化

多波長像差校正：在486nm（F線）、546nm（e線）、656nm（C線）實現三重色差補償，波長偏移容差±15nm，色差殘留量＜0.12%。

場曲控制突破：采用非球面透鏡組（3組5片結構），視場邊緣分辨率損失從傳統物鏡的40%降至8%。

暗場專用光學增強

物鏡前組增加抗反射納米鍍膜（反射率＜0.2%），有效抑制雜散光干擾，暗場信噪比提升至200:1。

工作距離優化：20X物鏡WD增至4.2mm（傳統物鏡約3mm），支持更厚涂層樣品觀測。

三、三維顯微成像技術鏈

多模態數據融合

層析成像算法：通過焦點深度掃描（Z軸步進0.1μm），采集256層圖像數據，運用SFF（Shape from Focus）算法重構三維形貌，垂直分辨率達50nm。

明暗場數據關聯：同步獲取同區域BF/DF圖像，利用機器學習識別表面形貌與亞表面缺陷的映射關系。

大尺度全景分析

智能拼接引擎支持15×15網格自動掃描，最大合成視野25mm2

動態畸變校正：采用B樣條曲面擬合算法，消除圖像邊緣拉伸變形。

四、定量分析技術演進

亞像素級測量體系

相機配備背照式CMOS，量子效率峰值83%，配合雙線性插值算法，尺寸測量分辨率達0.02像素。

多維校準模式：支持網格標定板（2D）、球體陣列（3D）雙基準校準，空間線性

智能相分析系統

深度學習分割網絡：基于U-Net架構訓練的材料相識別模型，對金屬夾雜物、陶瓷晶界的自動識別準確率＞94%。

多參數統計引擎：同步輸出相面積占比、等效直徑、形狀因子等12項參數，生成ASTM E112標準晶粒度報告。

技術應用效能

在高溫合金析出相研究中，系統實現：

原位觀測：1500℃加熱臺環境下，持續捕獲γ'相粗化過程（時間分辨率1fps）

三維量化：對枝晶間σ相進行體積重建（精度±0.8μm3），建立相變動力學模型

缺陷關聯分析：通過暗場特征識別微裂紋萌生位點，定位精度±2μm

結論

該反射明暗場顯微系統通過光路協同優化、物鏡波前控制、三維重構算法及智能分析框架四重技術突破，構建了從納米級形貌解析到宏觀尺度統計的完整材料分析鏈。其核心價值在于：

解決高反光材料觀測痛點，暗場靈敏度比傳統系統提升5倍

突破二維觀測局限，實現真三維微觀結構定量化

建立材料性能-微觀結構-制備工藝的數字化關聯模型

為先進材料研發提供新一代基礎研究工具，推動微觀表征從"觀察"向"預測"演進。
