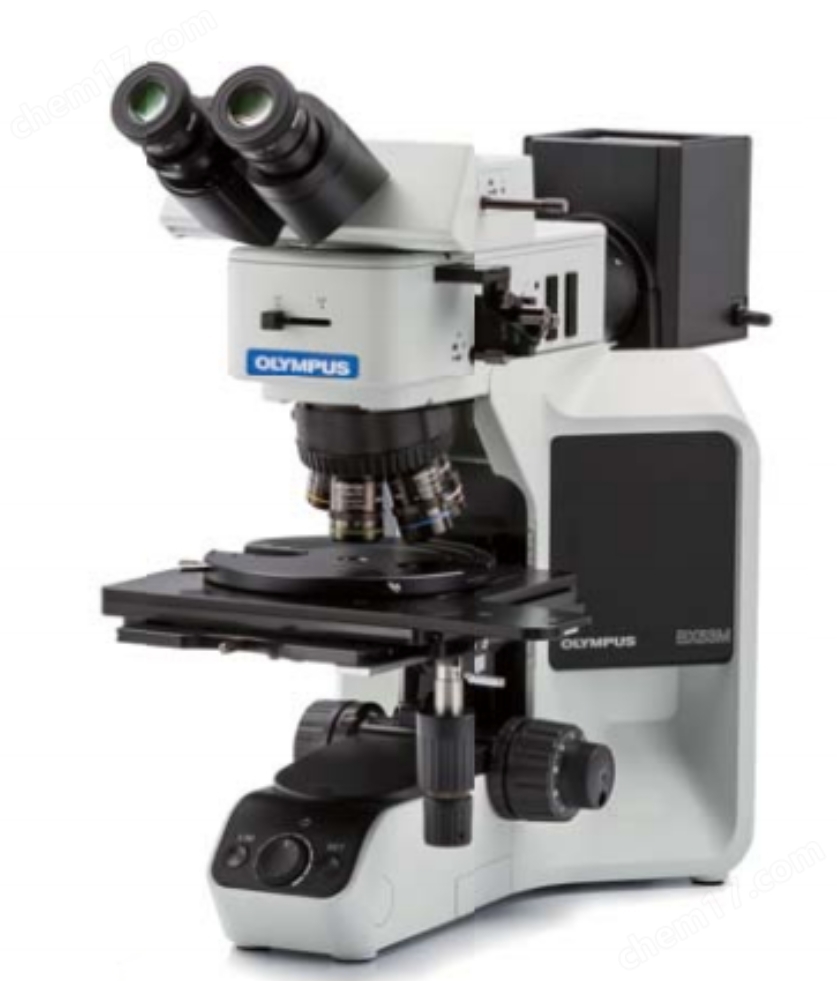

OLYMPUS奥林巴斯金相显微镜BX53M

奥林巴斯 BX53M 研究级正置式金相显微镜技术解析

引言

金相显微镜在材料科学、金属学等领域有着广泛的应用，它能够帮助研究人员观察金属材料的微观结构，从而深入了解材料的性能和质量。奥林巴斯 BX53M 研究级正置式金相显微镜（明?。┳魑豢?的光学仪器，其技术参数和性能特点备受关注。本文将对其关键技术研究参数进行详细解析。

显微镜镜体与光路系统

反射镜体

BX53M 采用 BX53MRF - S 反射镜体，专为反射光观察设计。这种镜体结构稳固，能够为整个显微镜系统提供稳定的支撑，减少因震动等因素对观察结果的影响。它优化了光路传输，确保光线在镜体内高效传播，为清晰成像奠定基础。

反射光路

BX3M - RLA - S 反射光路用于明?。˙F）和暗?。―F）观察。该光路系统经过精心设计，能够精确控制光线的角度和强度，使得在不同的观察模式下都能获得高质量的图像。在明场观察时，光线直接照射样品表面，能够清晰地显示样品的基本形态和结构；而在暗场观察时，通过特殊的光路设计，使得只有散射光进入物镜，从而突出样品的边缘和细微结构，对于观察一些具有特殊表面特征的样品非常有效。

LED 反射光源

BX3M - LEDR 反射光源采用 LED 技术，具有能耗低、寿命长、发光稳定等优点。LED 光源能够提供均匀的照明，避免了传统光源可能出现的亮度不均匀问题。同时，其色温稳定，能够真实地还原样品的颜色，对于需要准确判断样品颜色特征的研究非常重要。

目镜与物镜系统

目镜

该显微镜配备了 WHN10X - H 和 WHN10X 两种超宽视野目镜。WHN10X - H 目镜在提供 10 倍放大倍率的同时，具有超宽的视野范围，能够让观察者一次性观察到更大面积的样品区域，提高观察效率。WHN10X 目镜同样提供 10 倍放大倍率，其视野也较为宽广，并且成像质量高，能够清晰地呈现样品的细节。

物镜

平场半复消色差明暗场物镜系列是 BX53M 的一大亮点。该系列包括 MPLFLN5XBD（5 倍）、MPLFLN10XBD（10 倍）、MPLFLN20XBD（20 倍）和 MPLFLN50XBD（50 倍）等物镜。这些物镜均为平场半复消色差设计，能够有效校正色差和场曲，使得图像在整个视野范围内都保持清晰和平坦。

以 MPLFLN5XBD 物镜为例，其放大倍率为 5 倍，数值孔径（NA）为 0.15，工作距离（WD）为 12mm。较大的工作距离使得在观察样品时，物镜与样品之间有足够的空间，便于操作和放置一些特殊的样品夹具或附件。随着放大倍率的增加，如 MPLFLN50XBD 物镜，放大倍率达到 50 倍，数值孔径提高到 0.8，而工作距离减小到 1mm。高数值孔径能够提高物镜的分辨率，使得在高倍放大下也能清晰地分辨样品的细微结构。

载物台与观察筒

载物台

U - SVRM 载物台为机械载物台，采用右手驱动控制方式。这种设计符合大多数人的操作习惯，使得载物台的移动更加方便和精确。载物台板 U - MSSP 适用于 U - SVRB/LB - 4 等载物台型号，能够稳定地承载样品，并且便于样品的更换和调整。

三目观察筒

U - TR30 - 2 * 三目观察筒为观察者提供了多种观察方式。除了通过双目进行直接观察外，还可以通过第三目连接摄像头等成像设备，实现图像的采集和记录。这对于教学、科研中的成果分享和记录非常有用。

成像与测量系统

数码摄像头

配备的 2000 万像素数码摄像头（20MP USB3.0）为工业级产品。它采用 CMOS 彩色制冷技术，能够拍摄出高分辨率、高质量的图像。高像素使得图像能够捕捉到样品的更多细节，而制冷技术则减少了图像噪声，提高了图像的清晰度和对比度。

影像测量软件

Microsoftware 影像测量软件功能强大。它不仅具备基本的图像采集功能，还拥有丰富的图像工具，如具备长度、周长、面积等测量功能，能够对样品的尺寸进行精确测量。同时，该软件还具备景深合成和图像拼接功能，对于一些具有较大尺寸或需要高景深观察的样品，能够生成完整、清晰的图像。

结论

奥林巴斯 BX53M 研究级正置式金相显微镜凭借其*的镜体与光路系统、高质量的目镜与物镜组合、方便的载物台与观察筒设计以及强大的成像与测量系统，为材料科学、金属学等领域的研究提供了有力的工具。其各项技术研究参数的优化和创新，使得研究人员能够更加深入、准确地观察和分析样品的微观结构，推动相关领域的科学研究和技术发展。
