手持式開關柜局部放電檢測儀適用于開關柜、電力變壓器、互感器、鋅避雷器、GIS、電力電纜等各種高電壓電工產品的局部放電的測量。
本儀器檢測靈敏度高，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器采用彩色液晶屏的方式顯示圖形，區別于傳統的顯像管，加有波形鎖定功能使圖形更利于觀察和分析。

手持式開關柜局部放電檢測儀技術指標

環境溫度：0~25℃±2℃。

相對濕度：65%以下。

供電電源：220V±10%，50HZ。

不應受強的電磁場干擾。

接地要求:接地電阻＜1Ω。

可測試品的電容量范圍6PF--250μF

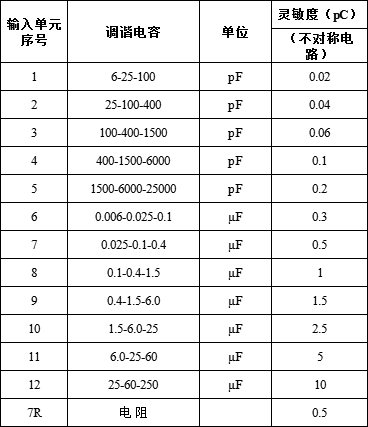

檢測靈敏度：

放大器頻帶：低端：10KHZ、20KHZ、40KHZ任選；gao端：80KHZ、200KHZ、300KHZ任選

放大器增益調節：粗調六檔，檔間增益20±1 db;細調范圍>20db。

時間窗：時間窗顯示為藍色；窗寬：可調范圍15°～150°;窗位置：每一窗可旋轉0°～170°；兩個時間窗可分別開或同時開。

放電量表：數字表頭：以3½LED數字表顯示；0-100.0 誤差<±5%(以滿刻度計)

橢圓時基：

頻率50HZ和任意頻率。

橢圓顯示顏色為黃色

橢圓旋轉：以30°為一檔，可作180°旋轉。

顯示方式：橢圓——直線。

高頻時基橢圓輸入電壓＜220V，其攝取功率<1伏安。

波形鎖定：可以按所需鎖定任意時間的波形，便于你的觀察和分析。

試驗電壓表：

量程：100kV（可擴展）

顯示：3½數字電壓表指示

精度：優于±5%（以滿刻度計）

內、外零標功能

體積：55*550*200mm3

重量：約16kg。

安全提示：

1.局部放電測試儀的操作、維護應由能勝任的相關zhuan業人員進行。
2.局部放電測試儀試驗現場電壓高達幾萬伏，試驗人員應嚴格遵守所有安全預防措施。試驗區域應有明顯、清晰的警示牌，現場任何人都應該知道高壓區域。直接從事的測量人員應了解測量回路中所有帶電元件、高壓元件，不直接從事測量的人員應被隔離在試驗區域之外。在試驗過程中及上電后，任何人不得進入高壓區。
3.在試驗以前，操作人員應掌握測試線路、測試方法、測試步驟和測試目的。
4.試驗現場要整潔、干凈，不應存放其他無關的物品。在高壓區間的地面上不應有雜亂的金屬小塊（如裸銅線段、螺絲、螺帽和其它小金屬塊等），被試品、升壓變壓器、耦合電容等應與周圍保持適當距離。
5.被試品、升壓變壓器、耦合電容等表面應保持干燥清潔，因為表面的濕氣和污垢會引起表面的局部放電，導致測量異常。
6.試驗操作人員按規程要求連接線路，試驗區各種金屬物體應牢固接地，檢查并改善試驗區內一切可能放電的部位（如不能有尖、銳角），特別注意各種地線是否良好接地。
7.在試驗開始加壓前，試驗人員必須詳細而全面地檢查一遍線路，以免線路接錯。特別應關注接地線、高壓線和強電回路的連線是否牢固連接。
8.試驗異常時，應首先切斷電源，再作進一步處理。
