| 产地类别 |
进口 |
标称电流 |
可调1..5A |
| 重量 |
500 g |
输入 |
7.5A(正弦曲线) |
| 测试范围 |
0.….3000A,自动设换范围 |
过载能力 |
连续10A |
德国GMC SINEAX APLUS电气测量仪表，本产品是用于电力及配电系统。集监控和电能质量分析为一体的综合性多功能gao端仪器设备，囊括所有的应用范围。现在热卖中，如需购买APLUS电气测量仪表，可通过ai1718的客服热线联系我们！
德国GMC SINEAX APLUS电气测量仪表，本产品是用于电力及配电系统。集监控和电能质量分析为一体的综合性多功能gao端仪器设备，囊括所有的应用范围。现在热卖中，如需购买APLUS电气测量仪表，可通过ai1718的客服热线联系我们！

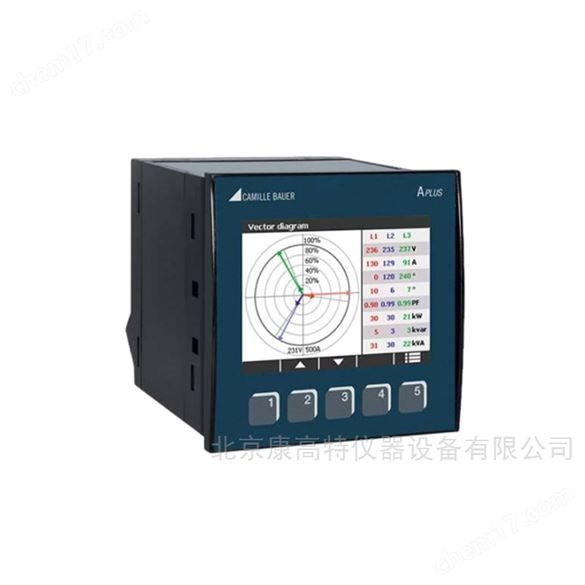

德国GMC SINEAX APLUS电气测量仪表简介
用于电力及配电系统。集监控和电能质量分析为一体的综合性多功能gao端仪器设备，囊括所有的应用范围。测量系统的高品质是很不寻常的显示装置。因为数据在测量中提出了相关基准条件(纯正弦波信号)，所以有一些失真数据无法反映出来。而Aplus是一个强烈的失真系统实现*佳测量应用的设备。
SINEAX APLUS电气测量仪表产品优势
•瑞士制造, 瑞士品质, 瑞士支持
•直接测量值达690VLL 以上。标称值CAT III
•响应时间<100ms
•LED 显示清晰
•外部设备的运行时钟计数器
•监控管理/ 极限值显示
•灵活可变的I/O便于集成
SINEAX APLUS电气测量仪表产品应用
•获取和控制当前的系统状态
•操作运行状态的监控
•电能质量分析
•判定负荷轮廓和能量需求大小
•发现系统负荷的变化
•变频器前后状态的测量
•记录操作的程序
| 输入 |
| 测量不确定性 |
|
标称电流：
*大：
消耗：
过载能力： |
可调1..5A 7.5A(正弦曲线)
≤I2x0.01 Ω每相位
连续10A
100 A,10×1s,间隔100 s | 带罗氏电流输入版本
罗氏线圈ACF3000_4/24额外不确定性不包括在以下说明
中：参见罗氏线圈ACF3000_4/24操作指南。 |
|
参比条件：
(符合IEC/EN 60688) |
周围环境温度15...30℃,正弦曲线，
测量超过8个周期，PF=1,频率50.60 Hz |
|
|
| 通过罗氏线圈测量电流 |
|
|
|
| 测量范围： | 0.….3000A,自动设换范围 |
|
|
| 更多信息参见罗氏 | 线圈ACF3000_4/24操作指南 | 电压，电流： | ±(0.08%MV+0.02%MR)12) |
| 标称电压： | 57.7.…400 VLN,10...693V | 功率： | ±(0.16%MV+0.04%MR)32) |
| *大： | 480VLn,832Vu(正弦曲线) | 功率因子： | ±0.1°4) |
| 消耗： | ≤U2/3 MΩ每相位 | 频率： | ±0.01 Hz |
| 电阻抗： | 3 MΩ每相位 | 不平衡U,I: | ±0.5% |
| 过载能力： | 480VLN,832V连续
600 VLμ,1040V?,10×10 s,间隔10s
800 Vμ,1386V?,10x1s,间隔10s | 谐波：
THD电压：
TDD电流： | ±0.5% |
±0.5%
±0.5% |
|
|
|
| 系统： | 单相
分相(2相系统)
3线，平衡负荷
3线，不平衡负荷
3线，不平衡负荷，阿伦连接
4线，平衡负荷，4线，不平衡负荷
4线，不平衡负荷， Open-Y | 有功能量： | 等级0.5S,EN 62053-22
等级2,EN62053-23
通过可拔插终端
100.…230 VAC±15%,50.…400 Hz
24...230 V DC±15%
≤7 VA |
无功能量：
供电电源：
标称电压： |
|
|
|
| 消耗： |
|
|
|
标称频率：
测量TRMS: | 45...50/60 ...65 Hz
达到63次谐波 |
MV:测量值， MR:测量范围(*大)
②额外不确定性用于0.1%MV电压测量在中性线没有连接(3线连接)条件下
③MR:*大电压x*大电流
⑨0.1°额外不确定性在中性线没有连接(3线连接)条件下 |
|
| I/0-接口 |
|
继电器： 通过可拔插终端 |
|
| 基本设备： | 1路继电器输出，转换触电
1路数字输出(固定) | 触点：
负荷能力： | 转换触电，双稳
250VAC,2 A,500 VA
30 V DC,2A,60W |
| 1路数字输入(固定) |
|
|
|
| I/O扩展1: | 2路继电器输出，转换触电
4路双极模拟输出
2路数字输入/输出 | 数字输入/输出
通过可拔插终端连接。用于I/0可扩展独立配置作为 |
|
| I/O扩展2: | 2路继电器输出，转换触电
6路数字输入/输出 | 输入或输出。
输入(符合EN61131-2DC 24V Type 3): |
|
| 模拟输出： | 通过可拔插终端，电隔离 | 标称电压 12/24VDC(*大30V) |
|
线性化：
范围： | 线性，二次弯折 | 逻辑零 | -3到+5V |
| ±20 mA(*大24mA),双极 | 逻辑一 | 8到30V |
|
| 不确定性： | 20mA的±0.2% | 输出(部分符合EN
标称电压 | 61131-2):
12/24VDC(*大30V) |
| 负荷： | ≤500Ω(*大10V/20 mA) | 标称电流 | 50 mA(*大60 mA) |
| 负荷影响： | ≤0.2% | 负荷能力 | 400 Ω ….1 MΩ |
| 残余纹波： | ≤0.4% |
|
|
| 接口 |
|
|
|
| Modbus/RTU | 通过可拔插终端 | 以太网 | 通过RJ45-连接器
以太网100BaseTX
10/100 MBit/s,全双工/半双工，
自动协商系统
Modbus/TCP |
物理：
波特率：
参与者数量： | RS-485,*大1200 m(4000 f)
1,2 bis 115,2 kBaud
≤32 | 物理：
模式：
协议： |
|
| Profibus DP | 通过9针D-Sub插座
RS-485,*大100...1200 m |
| NTP(时间同步) |
| 物理： |
|
|
|
波特率：
参与者数量： | 自动检测(9,6 kBit/s...12 MBit/s)
≤32 |
|
|
| 时间参考：内部时钟(RTC) |
|
|
|
| 不确定性： | ±2分钟/每月(15到30℃),
通过PC软件微调 | 同步 ：
运行储备： | 通过同步脉冲或NTP服务器
>10年 |
使用环境
|
|
|
|
| 操作温度： -10….15…30…+55℃ | 其他： | 使用组Ⅱ(EN 60688) |
|
| 存储温度： - 25到+70℃ | 相对湿度： | <9 5 % 无 凝 结 |
|
| 温度影响： 0.5x 基本不确定性每10K | 海拔高度： | ≤2000 m* 大 |
|
| 长期漂移： 0.2x 基本不确定性每年 | 设备仅在室内使用 |
|
|
其他属性
|
|
|
|
| 方向： | 任 意 |
|
|
| 外壳材料： | 聚碳酸酯(聚碳酸酯) |
|
|
| 重量： | 500 g |
|
|
| 可燃性等级： | V-0符 合UL94,自燃，不滴水无卤素 |
|
|
