一、概述
超聲波明渠流量計是一種高精度的利用超聲波測量文丘里渠或巴歇爾槽的流量?jī)x表,它測量聲波在接觸到渠道水面后反射回來的時間,然后根據公式計算出渠道的流量,它能提供流量輸出,顯示流速和總流量.金湖天翔儀表有限公司的超聲波明渠流量計應用比較廣泛，主要應用在水及污水處理、電力、礦山、食品等行業。
超聲波明渠流量?jī)x與相應的巴歇爾槽配用，利用超聲波在空氣中的傳播規律來測量液位高度，并不斷把液位信息傳輸給主機，主機通過運算系統，自動測出瞬時流量和累計流量并存儲。本儀器采用*技術與流體不接觸即可完成流量檢測，并具有完善的液位測量功能，控制功能，數據傳輸功能和人機交流功能。本機是集超聲波收發傳感器，伺服電路、溫度補償傳感器和補償電路單元、積算主機、顯示器、控制信號輸出及串行數據或模擬量輸出單元為一體的流量測量?jī)x器。
二、特點
1、可測量非滿管（圓管、蛋形管或其它異形管）流量
2、可測量渠道（圓形渠、矩形渠或其它異形渠）流量
3、可測量天然的河、溪流量
4、可測量污水排放渠道或管道（下水道）流量
5、可測量正向和反向流速和流量
6、可提供瞬時流量值和累計流量值
7、輸出信號：RS-485、Modbus、4-20Ma電流信號和多路開關量
8、傳感器可在惡劣的現場和污水水質下長期工作
9、可選配短信或GPRS無線模塊實現遠程遙測
10、傳感器外殼為聚碳酸酯，防護等級IP68
11、內置自動溫度補償
12、盲區可調節，屏蔽探頭附近干擾信號
三、技術指標
測量精度：流速±0.5% 、水位±0.5% 、系統±1.5%、±2.5%（與仿真?zhèn)鞲衅骱嫌脮r(shí)）
功耗:LKW
電源:AC12V/220V或DC3.6V電池供電
測量范圍:流速0.02-20m/s
渠寬0.5-30m
渠深0.5-20m
累積流量顯示大值:9999999999
瞬時流量顯示大值:999999
流速顯示大值:9.99
水位顯示大值:9.999
公稱通徑：50、100、200、400、600mm
流速范圍：0-15m/s
流體電導率：不低于20μS/cm
電極材料：不銹鋼1cr18Ni9Ti、不銹鋼0Cr18Ni12MoTi、哈氏合金C，鈦、鉭；
四、安裝
1、安裝量水堰槽
使用超聲波明渠流量計測量流量，在明渠上必須要有量水堰槽。
2、安裝超聲波明渠流量計探頭
探頭要安在探頭支架上。產品出廠沒有配支架，需要根據現場所使用的量水槽的構造條件。

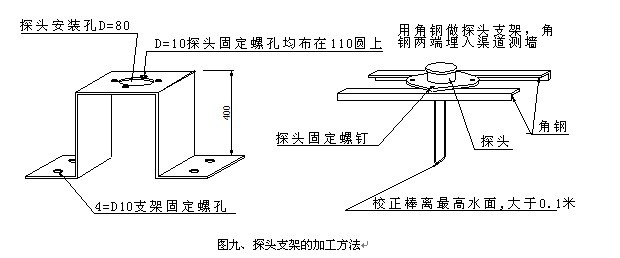

自行加工。加工方法參見圖九。探頭支架可以做成“門”字形，安裝時跨裝在渠道上。注意留出安裝探頭的孔。如果渠道測墻允許，也可以用兩根角鋼如圖九做成探頭支架。

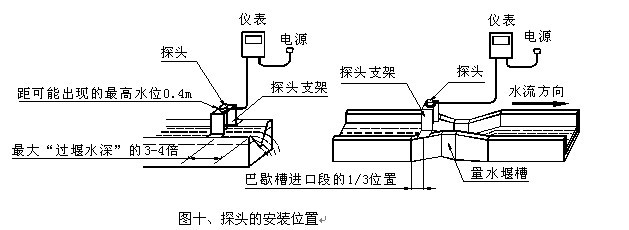

探頭在渠道上的安裝位置要符合量水堰槽的要求。一般三角堰、矩形堰要安裝在堰板上游，距離堰板相當于大過堰水深的3～4倍（大過堰水深是指，流量剛好等于零時液位為零，流量增到大時對應的液位）；巴歇爾槽在進口收縮段的1/3位置（參見圖十）。
安裝探頭時，校正棒要朝下。探頭和支架固定要牢靠，不能活動。探頭一旦活動，水位基準點就變化了，影響測量的準確度。探頭要垂直對準水面，不能歪斜。
由于探頭發出的超聲波有一定的張角。安裝探頭時，注意不要使聲波傳播的路徑上有多余反射面（參見圖十一）
儀表及儀表箱通常安裝在室外。風吹雨淋，容易被銹蝕氧化，接地效果越來越差。高空架設的電線也是雷擊的對象，gprs無線抄表系統，其中的遠傳通信容易受到雷擊波的沖擊引起儀表?yè)p壞。
防雷工作是一項持久性工作，在工作中要不斷摸索和改進，提高工作效率和計量管理水平。
工作中需改進的方面如下：
1、制定工作計劃和管理制度，在每年的雷雨季節前對所有用戶安裝的渦街流量計做定期檢查。
2、測量全部接地裝置，應符合安全要求。若發現接地電阻值有很大變化時，應對接地系統進行全面檢查，必要時可補打接地樁。
3、防雷裝置各部分導體因腐蝕或其他原因引起折斷、銹蝕達30%以上時，必須進行更換。
4、檢查接地裝置周圍的土壤有無沉陷現象等。
