煙氣流量計選型概述：

煙氣流量計近些年由于材料和測量技術的進步和渦街廠家的大力推廣，占領了許多流量測量的*。下面通過表一列出的目前*高的兩個渦街流量計廠家與較常用的節流式差壓流量計孔板的技術參數比較來介紹渦街流量計在流量測量方面的優勢。

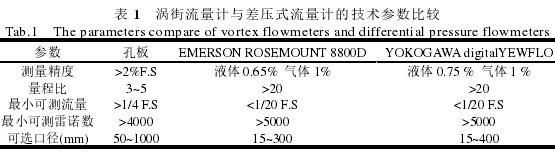

表1渦街流量計與差壓式流量計的技術參數比較

1測量精度
　　*，渦街流量計是基于卡門渦街原理來測量流體的。當流體的雷諾數達到一定數值時，流體在渦街發聲體的后面產生交錯的，旋轉方向相反的和有規則的對稱旋渦，猶如一個街道，渦街的頻率與流速有一定的關系。由于旋渦的頻率與流速成簡單的線性關系，而頻率測量易于實現數字化與智能化，所以其測量精度能大大地提高。根據表一也可看出，相對于孔板大于2%滿量程的系統誤差，渦街流量計的測量誤差能達到1%以下。

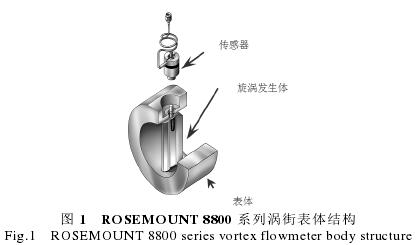

流量計由傳感器和轉換顯示儀組成。

1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。

旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。

檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。

整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。

殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。

2、轉換顯示儀

由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。

　　綜合上面的分析比較，可以看出渦街流量計在設備采購的一次投資上比節流式差壓流量計要高以外，在安裝和后期維護方面有著明顯的成本優勢。國外許多煉廠經過詳細的成本核算，認為渦街流量計的應用可以有效減少煉廠的開支，所以在能采用渦街流量計的場合盡量采用。

TXLUG系列渦街流量計（煙道氣流量計）是一種新型流量?jī)x表。它采用了新一代流量傳感器，具有其它流量計不可兼得的許多優點，與國內外同類產品相比具有許多新特點。它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出，輸出與流量成正比的4～20mA電流脈沖或直流電流輸送到接收儀表。

產品特點
    ·整臺儀表在設計中無可動部件，插入式結構,拆卸方便
    ·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
    ·整機可做成全密封*（焊接形式），無任何泄漏點，可耐42MPa高壓
    ·儀表內設自檢程序，故障現象一目了然
    ·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
    ·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
    ·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
    ·具有一體化溫度、壓力補償，直接輸出質量或標方
    ·具有可選小信號切除、非線性修正、濾波時間可選擇
    ·計量準確，精度可達到0.2%
    ·重復性好，一般為0.05～0.08%，測量快速
    ·壓力損失小，僅為標準孔板的1/2△P左右
    ·抗干擾，抗雜質能力特強
    ·可根據實際需要更換阻流件（靶片）而改變流量范圍
    ·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
    ·安裝簡單方便，極易維護
    ·多種輸出形式，能遠傳各種參數

表1 不同通徑下流量計液體、氣體zui大流量及所對應的zui大頻率

三，煙氣流量計參數表

公稱通徑：
-- 管道式：10、15、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500；
-- 插入式：DN200-DN3000
材 質：傳感器及殼體：304（1Cr18Ni9Ti）；法蘭：碳鋼、不銹鋼(其它材質協議訂貨)
被測介質：液體、氣體、飽和蒸汽、過熱蒸汽
公稱壓力：管道式：2.5MPa 插入式：1.6MPa (其它協議訂貨)
精度等級：液體1級 氣體、蒸汽1.5級 (對插入式僅指測量頭精度)
介質溫度：-20～+100℃ ；-20～+280℃ ；-20～+350℃（高500度）
環境溫度：現場液晶式：0～+50℃ ；脈沖信號式：-20～+70℃
輸出信號：
-- 1、三線制脈沖：低電平≤1V，高電平≥5V，電源24VDC，防爆型須由安全柵供電。
-- 2、兩線制4-20mA，電源24VDC，防爆型須由安全柵供電。
-- 3、現場液晶：無輸出，5位瞬時流量(m3/h或Kg/h)，8位累積流量(m3、Nm3、Kg、T)，電源3.6V7.5Ah鋰電池壽命2年；防爆電池2節壽命6個月
-- 4、現場液晶帶4-20mA，電源24VDC，防爆型須由安全柵供電
通訊協議：RS485（Modbus）；Hart協議
防爆等級：電池供電：Ex iaⅡBT4；24VDC供電：Ex iaⅡBT5
渦街流量計液體、氣體、飽和蒸汽測量范圍表：

備注：
1、過熱蒸汽流量范圍≈飽和蒸汽流量值×(過熱蒸汽密度/飽和蒸汽密度)；
2、插入式流量計液體流速范圍為1-10m/s，氣體蒸汽流速范圍為3-35m/s；
3、應根據流量選擇口徑，介質流量必須在流量范圍內，否則不能工作，流量為大流量的30%-80%；
4、如果實際管道口徑大于或小于選定的儀表口徑，應采用收縮管或擴張管變徑，以保證儀表的正常使用；
5、根據被測介質溫度，選擇相應溫度的流量計；根據被測介質及環境要求選擇流量計是否防爆；
6、渦街流量計對前后直管段有一定要求，一般為前25倍DN后5倍DN，具體要求見說明書；
7、液體一般不帶溫度壓力補償，飽和蒸汽應有溫度或壓力補償，氣體、過熱蒸汽應溫度和壓力同時補償。

常用氣體介質的規范狀態密度（0℃，絕壓P=0.1MPa）

四，煙氣流量計特點：

☆無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長

☆采用微功耗*，電池供電的現場顯示型流量計，可不斷電運行兩年以上

☆穩壓補償一體化設計

☆電流輸出均為電隔離型，具有良好的共模干擾抑制能力

☆同時顯示流量值與累計流量值，不必輪流切換

☆采用抗振探頭，有效消除外界振動影響

☆電路采用表面貼裝工藝，結構緊湊，可靠性高

☆采用分體式信號轉換器，電纜zui長10米

☆量程比寬達20:1

☆整體結構設計合理，動態測量范圍寬，壓力損失小

☆分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量

☆現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接

五，煙道氣流量計儀表類型

煙道氣流量計選型表

六，煙氣流量計安裝

1、流量計可安裝在室內或室外。如果安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。

2、流量計在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝渦街流量計，液體珠流動方向應自下向上。

3、流量計的上游側和下游側應留有較長的直管段，要求的上、下游直管段長度隨管道狀況不同而異。渦街流量計的上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D之后。

4、安裝流量計的管道必須與流量計內徑*，否則管道必須變徑。用戶可根據管道和施工的具體條件，按本產品操作手冊中的有關章節進行設計安裝。

5、在設計管道安裝時，傳感器或變送器放大器的上端應留有500mm 空間，以方便調試和檢修。

6、當流量計需要溫壓補償式時，壓力變送器安裝在流量計上游1D，測溫元件(通常用鉑電阻PT100)安裝在下游3～5D。

將流量計安裝在管道上請遵循以下要點：
◇流量計入口和出口的管道條件
◇為了確保達到*的運行效果，流量計入口的規則流速發布應不受干擾。
◇入口直管長度應不小于15倍管徑。
◇入口側有彎頭、縮管或截止閥時，入口直管長度應不小于25倍管徑。
◇出口直管長度應不小于5倍管徑（圖4）

圖4  入口和出口直管段

流量調節閥應盡可能安裝在流量計下游側（圖5）。

圖5  調節閥的安裝位置

壓力溫度測量

為了確保完整的功能，入口處的流型應不受干擾。上游直管段部分的長度應為流量計口徑(D)的大約15倍，下游直管段部分的長度應為流量計口徑(D)的大約5倍。以確保儀表在變化的過程條件下符合其精度指標(如圖3)

注：如您的應用不能提供足夠的上游直管段，我們將在短10D上游直管段的條件下，向您提供修正方案以使儀表滿足您的精度要求。

3．當需要將實測壓力和溫度信號用于補償質量流量或標準流量時，請?jiān)跉怏w流量計下游安裝壓力和溫度變送器。

4.高溫度介質的安裝

表4

注：①以上參數僅適用于法蘭夾持式2.5MPa以下壓力規格的渦街流量計。
②安裝法蘭為法蘭，出廠時已配備，安裝法蘭的標準為企業標準，推薦使用。
說明：
①以上尺寸僅供設計選型時參考，實際尺寸以出廠或定貨時確認為準。
②常用無縫鋼管直徑為公制鋼管直徑，如采用英制鋼管，需在定貨時注明。
③管道對焊式、螺紋連接式、卡箍連接式、固定插入式、球閥插入式的結構外形尺寸，以及高溫型、超低溫型的外形尺寸以出廠或定貨時確認為準。
④流量計安裝法蘭采用企業標準或國家標準GB/T9119-2000，也可根據用戶需要采用國家其他部門或行業標準，或采用其他國家標準（美標、德標、日標等），如需特殊標準請?jiān)诙ㄘ洉r(shí)注明。

售后服務

歡迎您選購金湖天翔儀表系列產品，我公司產品若出現非人為損壞質量問題，從出廠之日起一年內實行三包，三包期外提供終身維修服務。為實現偉大的中國夢，天翔儀表與您攜手一起奮斗!
