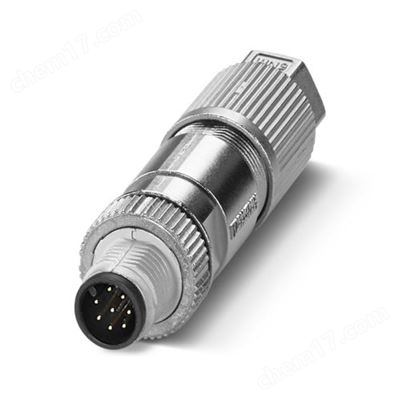

菲尼克斯   數據連接器 1421679   SACC-M12MS-8QO SH ETH

阻燃等級，符合UL 94 V0

密封材料 NBR

夾具本體材料 鋅鑄，鍍鎳

接觸件材料 CuSn

材料接觸表面 Ni/Au

接觸件載體材料 PA 6.6

螺釘連接材料 鋅鑄，鍍鎳

標準/條例 PA 6.6

纜線絕緣材料 PVC/PE/PP/橡膠

導線連接

連接方式 快速免剝線連接

接線橫截面 0.14 mm2 ... 0.34 mm2 (剛性)

0.14 mm2 ... 0.34 mm2 (剛性)

可連接導線橫截面AWG 26 ... 22 (柔性)

26 ... 22 (剛性)

緊固扭矩 5 Nm (壓緊螺母)

針位分配

觸點 | 顏色（信號指示）| 觸點（可選） 6 = WHOG (D1+)

4 = OG (D1-)

5 = WHGN (D2+)

8 = GN (D2-)

2 = WHBN (D4+)

3 = BN (D4-)

1 = WHBU (D3-)

7 = BU (D3+)

額定過電壓 0.8 kV

絕緣電阻 ≥ 100 MΩ

額定電壓 UN 48 V AC

60 V DC

額定電流IN 2 A

              環境條件

保護等級 IP65

IP67

環境溫度（運行） (孔式連接器/針式連接器) -40 °C ... 85 °C (針式/孔式)

環境溫度（組裝） -5 °C ... 50 °C

        訂貨號 1421679

包裝單位 1 pc

最小訂貨量 1 pc

銷售關鍵代碼 AF2CDI

產品關鍵代碼 AF2CDI

GTIN 4055626276816

單件重量（含包裝） 39.321 g

單件重量（不含包裝） 40.1 g

原產地 DE
