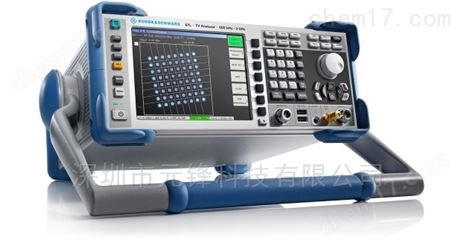

ETL 電視信號分析儀
R&S®ETL 電視信號分析儀集多功能于一體。 R&S®ETL 在單臺儀器上集成了電視和調頻（廣播）信號分析儀、視頻分析儀 MPEG 碼流分析儀以及頻譜分析儀的功能。 R&S®ETL 還包含了模擬視音頻信號發生器和 MPEG-2 碼流發生器。
主要特點
- 頻率范圍從 500 kHz 至 3 GHz
- 一臺儀器中包含電視, 調頻（廣播）, 視頻, 音頻, MPEG-2 碼流和頻譜分析功能
- 基于FPGA 和芯片的實時解調器，支持模擬電視、DVB-T、DVB-T2、DVB-H、ATSC/8VSB、ATSC DTV、ISDB-T(B)、J.83/A/C、DVB-C、J.83/B、DTMB、T-DMB/DAB 和調頻（廣播）
- 基帶輸出
- 預選器帶附加的 75 Ω 射頻輸入
- 視頻信號發生器
- 音頻信號發生器
- MPEG-2 碼流發生器/記錄儀
- 支持功率探頭
- 直流輸入和可充電的鋰電池
優點和主要特性
- 一體化解決方案
- 集所有測量所需的設備于一臺緊湊的儀器中
- 采用統一的操作概念易于學習掌握
- 快速和全面的信號分析
- 簡化測量結果的歸檔
- 高性價比
- 基于 FPGA 的實時解調器
- 通過固件升級簡化新標準的實施
- 在單臺儀器中輕松集成多種標準
- 通過實時解調實現無縫信號分析
- 分析和產生基帶信號（視頻、音頻、ETI、MPEG-2 TS）
- 全面分析模擬電視信號
- 從模擬電視過渡到數字電視的理想工具
- zui重要參數概覽
- 測量和評估發射機或有線電視前端的調制器質量
- 快速檢測傳輸鏈路上的電視圖像
- 全面分析數字電視和移動電視信號
- zui重要參數& 概覽
- 通過集成的頻譜分析儀快速檢測雜散發射
- 用高處理速度的星座圖檢測短持續時間干擾
- 發射機和調制器的優化測量
- 分析第二代數字電視標準信號（DVB-T2、ATSC MDTV）
- DVB-T2 信號的實時分析
- 廣泛的分析功能
- 支持多 PLP 和 MISO
- ATSC MDTV 信號的實時分析
- 信令參數和業務分析
- 單頻網的優化測量
- 準確分析數字單頻網 (SFN)
- 高精度顯示信道脈沖響應
- 使用列表和標記功能簡化回波識別
- 為遙遠的后回波信號擴展時域
- 高效測量單頻網內的頻率漂移
- 高性能調頻（廣播）和音頻信號分析
- 分析發射機或現場的射頻信號和 MPX 信號
- 用高信噪比前端進行高質量 SNR 測量
- 集成音頻分析
- MPEG-2 碼流分析
- 檢測發射機或有線電視前端的輸入和輸出信號
- 進行 ETSI TR 101290 的優先級 1 至 3 分析
- 表格解析器和深度分析
- 包括ESG的數據廣播分析
- MPEG-2 和 H.264 軟件和硬件解碼器
- 測量有線電視網絡
- CSO、CTB 和 C/N
- 頻率響應測量
- 用于干擾檢測的侵入信號測量
- 自動測量和記錄
- R&S®TxCheck 測量軟件，用于 DVB-T、DVB-T2、DVB-H、ATSC/8VSB、ISDB-T(B)、J.83/A/B/C 和調頻（廣播）
- R&S®TPCHECK 轉發器測量軟件，用于 DVB-T 和 DVB-H
- R&S®TVSCAN 測量軟件，用于有線電視系統和 DVB-T/DVB-T2 傳輸
- 長期記錄 DTV、DAB 和調頻（廣播）的測量值
- 在電視和聲音廣播信號分析中集成頻譜測量
- 全功能的頻譜分析儀
- 測量發射信道功率、相鄰信道功率和諧波
- 波峰因數
- 內置跟蹤源，用于測量濾波器和放大器
- 傳感器表和天線因子考慮在內
- 準確的功率測量
- 支持 R&S®NRP-Zxx 功率探頭
- 配置靈活的選件
- 模塊可由用戶自行輕松升級
- 多個增強功能的接口
- 發射機和調制器的基準信號
- MPEG 碼流發生器和記錄儀
- 模擬電視視頻信號發生器
- 音頻信號發生器
- 適合便攜應用
- 高對比度、日光兼容顯示屏
- 帶護角的堅固外殼
- 直流供電和可更換、可充電的電池，便于車載和現場使用
- 設計緊湊，重量輕，功能多樣
規格
| 頻率范圍 | 調頻（廣播） | 500 kHz 至 3 GHz 75 MHz 至 110 MHz |
| 顯示平均噪聲電平 (DANL) | 50 MHz 至 3 GHz，預放關 500 MHz，預放開，預選器& 開 3 GHz，預放開，預選器開 | ≤ –140 dBm (1 Hz) 典型值 –166 dBm (1 Hz) 典型值 –161 dBm (1 Hz) |
| 電平 | 根據傳輸模式，準無差錯（數字標準） T-DMB/DAB，帶 R&S®ETL-B203 預選器，預放開 | –90 dBm 至 +10 dBm –92 dBm |
| 固有調制誤差率 (MER) | 信號電平 ≥ –30 dBm，頻率 ≤ 1.3 GHz DTMB | ≥ 40 dB，典型值 46 dB ≥ 40 dB |
| 視頻信噪比（S/N） | 模擬電視模式 | ≥ 60 dB |
| 通用數據 | ||
| 尺寸 | W x H x D，帶手柄 | 409 mm × 158 mm × 465 mm (16.1 in x 6.2 in x 18.3 in) |
| 重量 | 無選件 | < 9 kg (< 19.8 lb) |
