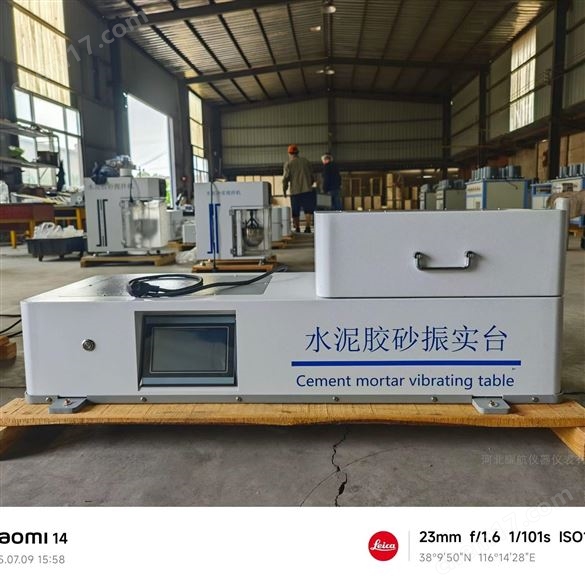

新標準水泥膠砂震實臺

新標準水泥膠砂震實臺

是依據JC/T682-2022《水泥膠砂試體成型振實臺》等標準設計制造的，以下是其詳細介紹：

設計制造標準

按照JC/T682-2022以及《水泥膠砂強度檢驗方法（ISO法）》GB/T17671-2021設計制造。

產品特點

• 封閉設計：整機封閉，采用透明防護罩設計，方便觀察內部試驗情況。

• 減震設計：整機多處減震設計，減少設備運行時產生的震動和噪音。

• 便捷操作：5寸彩色液晶顯示，測控系統集成安裝，操作更便捷。

技術數據

• 振動部分總重量：20kg±0.5kg。

• 振幅（落距）：15mm±0.3mm。

• 振動頻率：60次/60秒±2秒。

• 電動機型號：90TDY4。

• 電動機功率：70W，電壓AC220V。

• 臺盤中心至臂桿軸中心距離：800±1mm。

• 臺盤中心至滾輪和凸輪軸線的水平距離：100mm±1mm。

• 止動器的工作面與臺盤及兩根桿平行，凸臺的工作面球面半徑：R=75mm±1mm。

• 外形尺寸：1200mm×530mm×475mm。

工作原理

主要由振動部件、機架部件和接近開關程控系統組成。工作時由永磁同步電動機帶動凸輪轉動，使振動部件上升運動，升到定值后落下，產生振動使水泥膠砂在力的作用下振實。采用接近開關計數自動控制，60次后自動停止，使用方便，計數準確。

安裝要求

振實臺需安裝在高度約400mm的混凝土基座上，安裝后成水平狀態，校準水平面1000mm±1mm，安裝后的臺盤與臂桿呈水平狀態。在整個安裝過程中，振實臺搬動時需呈水平狀態，不得有直立或側翻現象。

其他改進

新標準對突頭、止動器和凸輪的硬度有更高要求，突頭和止動器的洛氏硬度不小于58HRC，凸輪的洛氏硬度不小于45HRC。還增加了隔音罩的要求，以降低撞擊噪音，吸音材料宜采用吸音海綿，厚度不低于50mm。河北耀航儀器
