MELSF-H變壓器壓力釋放閥校驗儀

一、產品概述

壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的安全。

二、主要功能和特點

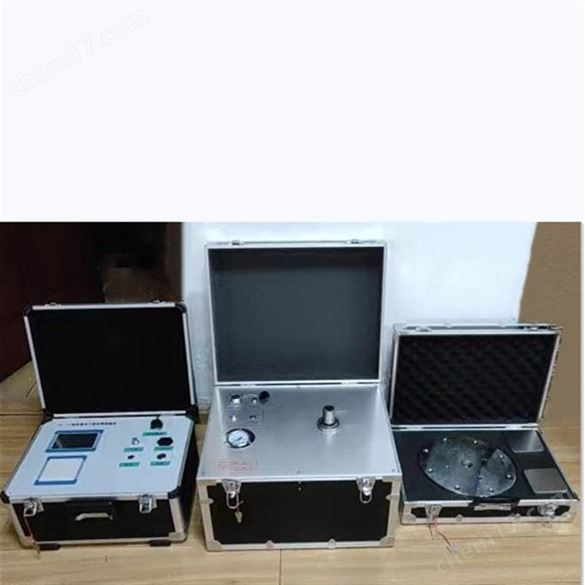

檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。MELSF-H變壓器壓力釋放閥校驗儀主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。

三、技術指標

1.工作環境溫度：-10℃～+40℃

2.主機工作電壓：AC220V 50Hz

3.空壓機工作電壓：AC220V 50Hz

4.整機功率：400W

5.空壓機功率：750 W

6.壓力檢測范圍：0～350KPa

7.壓力顯示分辨率：0.1KPa

8.精度等級：1.0級

9.顯示方式：5寸彩色液晶屏帶觸摸功能

10.試驗介質：壓力釋放閥試驗介質為空氣

11.存儲容量：可存儲多組校驗數據

12.微機測控箱尺寸：430*340*250mm

13.微機測控箱重量：15KG

14.變壓器壓力釋放閥校驗儀（機械部分）：480*400*330mm

15.變壓器壓力釋放閥校驗儀重量（機械部分）：25KG
