概  述

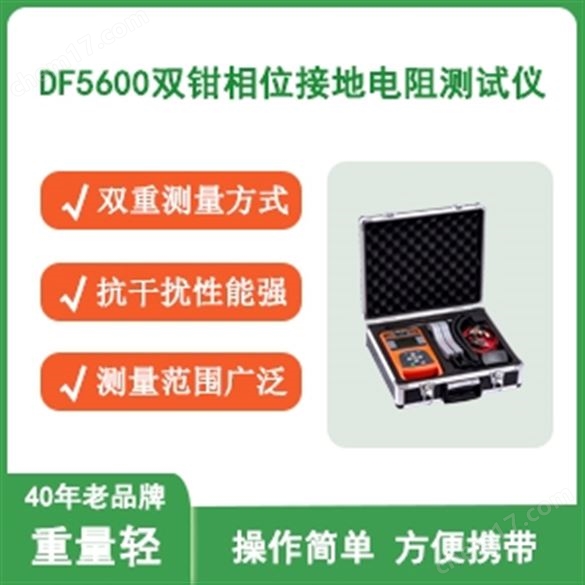

優良的接地系統是電力、電信、電氣設備安全可靠運行的重要保證。接地電阻大小是接地系統品質優劣的評判依據。精確、快速、簡捷、可靠的接地電阻測量方法，已成為防雷接地領域內技術進步的迫切需要。DF5600雙鉗多功能接地電阻測試儀適用于電信、電力、氣象、機房、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。

該儀器除了具有傳統打輔助地極測接地電阻的功能外，還具備了無輔助地極測量的功能，改變了測試接地電阻傳統的測量原理和手段：采用雙鉗口非接觸測量技術無需打輔助地極，也無需將接地體與負載隔離，實現了在線測量。在單點接地系統、干擾性強等條件下，可以采用打輔助地極的測量方式進行測量。

主要特點

1．雙鉗法/地樁法雙重測量方式：

   適合任意接地場所，多點或單點接地，都可正常測試；

2．抗干擾能力強：

   自產生高頻電流，從而過濾市電中50Hz、100Hz等諧波干擾電流，即使在500KV變電站環境下，也能精確測量；

3．測量范圍廣、分辨率高：

   量程從0.01Ω～1000Ω，分辨率0.01Ω，對0.7Ω以下接地電阻，也能準確測量；

4．大鉗口設計：

   鉗口直徑50mm（標準配置），滿足用扁鐵/鋼作接地引線的情況，特殊鉗口尺寸可按客戶要求定制；

5．大容量數據存儲：

   可儲存200組測量數據；

6．操作簡單，單人作業：

   全中文操作界面、體積小、重量輕，防爆便攜箱，野外測量攜帶方便。

 主要技術指標

1．接地電阻測量范圍：

雙鉗法：0.01Ω~1000Ω

地樁法：0.01Ω~1000Ω

2．誤差:

雙鉗法：±2%±2個字

地樁法：±1.5%±2個字

3．最小分辨率：0.01Ω

4．鉗口尺寸：Φ50mm　

5．存儲容量：200組數據

6．工作溫度：0ºC ~ + 50°C

7．電源：8節5號鎳氫充電電池或普通AA電池

8．重量：0.8KG(含電池)

9．尺寸：265mm×130mm×65mm
