GBT43815-D3波纹套管弯曲后最小内径量规 实壁套管量规 波纹套管量规

一、产品简介

取六根波纹套管试样，每根试样长度至少为其外径的12倍。按图D.3规定选择相应的量规，检查量规能否在其自重作用下从管中自由滑落及套管表面情况。产品符合GB/T43815 - 2024《建筑用硬聚氯乙烯（PVC-U）绝缘电工套管及配件》标准设计。

二、技术参数

产品名称：波纹套管弯曲后最小内径量规

量规规格：16、20、25、32、40、50、63

电工套管量规又称：电工导管量规、绝缘电工套管量规、实壁套管量规、波纹套管量规

材料：钢

本套量规是指：GB/T 43815《建筑用硬聚氯乙烯（PVC-U）绝缘电工套管及配件》中所涉及到测量管材相关尺寸的所有量规。

本套量规适用于以塑料绝缘材料制成的，用于建筑物或构筑物内?；げ⒈Ｕ系缦呋虻缋虏枷叩脑残蔚绻ぬ坠堋?/span>

其中包括：

《GB/T 43815-2024 电工套管》图片D.3，套管弯曲后最小内径量规

《GB/T 43815-2024 电工套管》图片E.1，实壁套管弯曲后最小内径量规

《GB/T 43815-2024 电工套管》图片F.3，实壁套管内径量规

共计十七件。

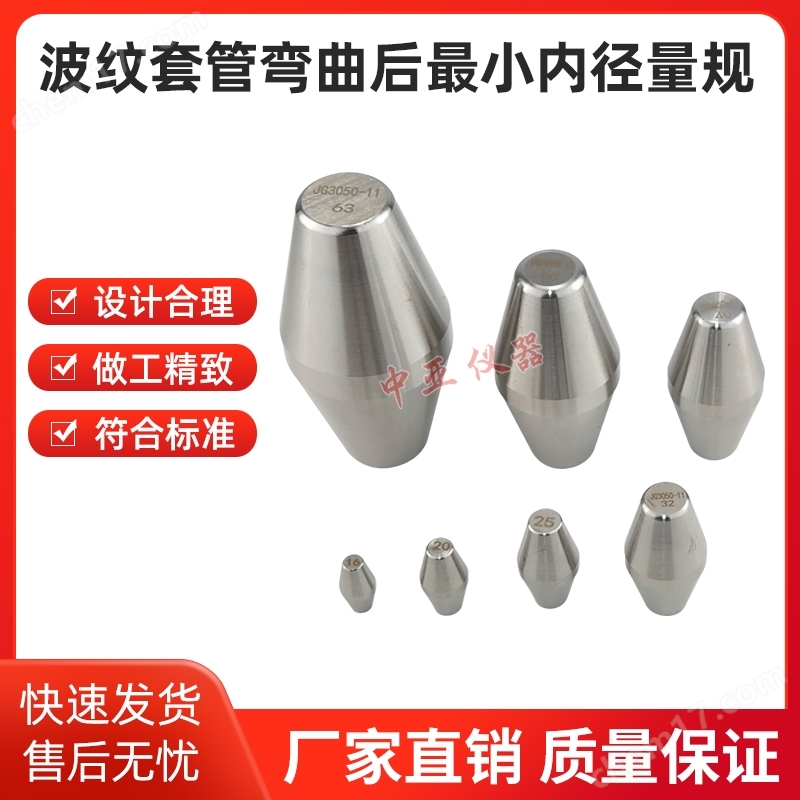

1、图片D.3中，套管弯曲后最小内径量规包括七件，

量规规格：16、20、25、32、40、50、63

量规直径：8.6、11.3、14.6、19.4、25.0、31.7、41.0

2、图片E.1中，实壁套管弯曲后最小内径量规包括三件，

量规规格：16、20、25

量规直径：10.2、13.1、16.8

3、图片F.3中，实壁套管内径量规包括七件，

量规规格：16、20、25、32、40、50、63

量规直径：11.9、15.5、20.3、26.3、34.1、42.8、55.2

本套量规是指：GB/T 43815《建筑用硬聚氯乙烯（PVC-U）绝缘电工套管及配件》中所涉及到测量管材相关尺寸的所有量规。

本套量规适用于以塑料绝缘材料制成的，用于建筑物或构筑物内?；げ⒈Ｕ系缦呋虻缋虏枷叩脑残蔚绻ぬ坠堋?/span>
