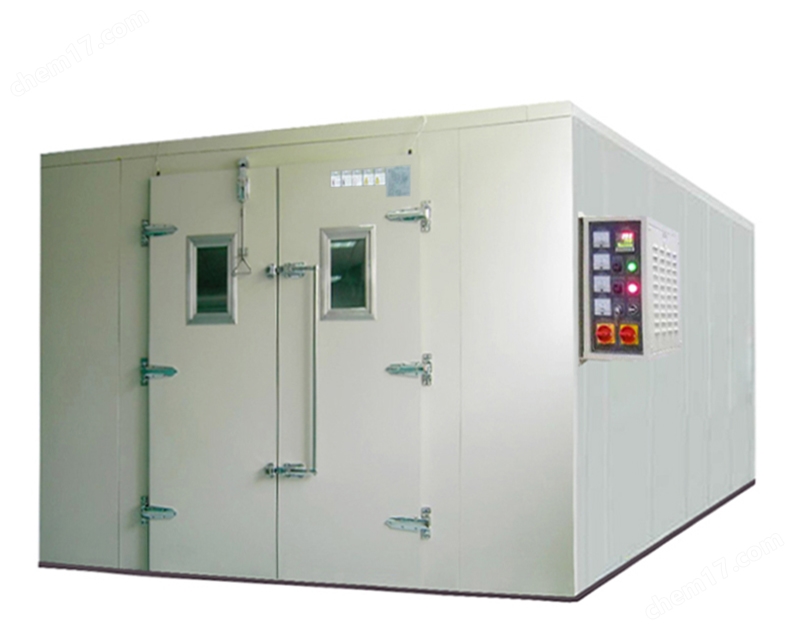

一、熱老化試驗室用途：
熱老化試驗室是針對高性能電子產品（如：機算機整機，顯示器，終端機，車用電子產 品，電源供應器，主機板、監視器、交換式充電器等）模仿出一種高溫、惡劣環境測試的設備，是提高產品穩定性、可靠性的重要實驗設備、是各生產企業提高產品質量和競爭性的重要生產流程，該設備廣泛應用于電源電子、電腦、通訊、生物制藥等領域。（中國臺灣專業技術生產）。
二、特點：
1.大型環境試驗室可提供產業界大型零件、半成品、成品進行溫度環境測試其主要由控制面板、配電盤、保溫庫板、送風板、加熱器組成而成。
2.彩庫板單元組合，內窖可任意放大、拆裝容易，可依顧客需要尺寸設計與配合擴廠的遷移。
3.采用多翼離心送風方式之水平擴散垂直熱交換循環系統，避免任何死角使室內溫度分布均勻。
4.控制系統可選擇由RS-232界面與電腦連線，使用者可以在電腦熒幕上設計程式，收集測試資料與記錄，呼叫程式執行，遙控機器開關等功能。
5.異常狀況發生時，控制器熒幕上即時自動顯示故障狀態，切斷電源開關，并提供故障排除方法。
6.具有時序記號接點功能，可使運轉過程中，對外輸出控制接點，提供使用者進行動態試驗與電腦監控。
7.庫板材質采用不銹鋼材質及美耐鋼板烤漆材質，結構堅固，防水及美觀。
8.控制方式與特色:平衡調溫控制系統（BTHC）+特殊設計之天花板風扇送風強制循環系統,以P.I.D.方式控制SSR,使系統之加熱量等于熱損耗量,故能長期穩定的使用。
三、主要技術參數：
■箱體結構：
室體底座采用8＃槽鋼焊接成網式框架，以便于在水平條件下能承受室體及人員試件的重量，而不產生室體底面凹凸不平及開裂等，承受力200kg/每平方米室體（試驗室主體（殼體））分為六個室體面及一扇*或單開式室體大門，室體材料為內膽優質不銹鋼板（防止長時間在低溫度運行狀態下內壁生銹），外膽為優質彩鋼板，保溫介質為聚氨脂硬質發泡隔熱，質輕耐抗擊，隔熱性能佳，大門材料同樣為彩鋼板制成，大門拉手為內外開啟式，以便于試驗人員從封閉的室內自由開啟大門。
采用*的平衡調溫方式，可獲得安全、精確的溫度環境。具有穩定、平衡的加熱性能，可進行高精度、高溫度的溫度控制。裝備高精度智能化的溫度調節器，溫度采用彩色液晶觸摸顯示屏，可進行各種復雜的程序設定，程序設定采用對話方式，操作簡單、大門裝有大觀測窗，可方便觀察供試樣品的試驗狀態，裝有多重保護裝置，有效的保障設備的安全性。
■性能參數：
1.溫度范圍： RT常溫～+60℃，RT常溫～+70℃，RT常溫～+85℃。
2. 升溫時間：RT常溫～+60℃小于35分鐘非線性空載，RT常溫～+70℃小于45分鐘非線性空載，RT常溫～+85℃小于60分鐘非線性空載。
3.庫室尺寸：根據客戶的需求來定做。
4.溫度均勻度;≤±5℃。
5.溫度波動度: ≤±1.0℃。
6.外箱材質: 彩鋼板｜聚氨酯板。
7.內箱材質: 彩鋼板。
8.保溫材質: 高密度保溫棉或PU硬質發泡。
9.庫板承重:500Kg/㎡（均勻分布負重）。
10.庫體底座、電控箱機架: 國標角鐵 + 6#槽鋼 + 鋼板噴塑。
11.實驗室箱門: 單開門（W80 x H200cm）。
12.材質: 同庫房板。
13.把手:圓柱型把手。
14.后鈕:SUS#304。
15.窗口450×300×40㎜三層真空玻璃層。
16.送風循環系統: a. 馬達:AC380V 1.5HP 1臺或5臺。
17.馬達：加長軸心。
18.風扇: 多翼式扇葉（SIROCCO FAN）。
19.天花板送風強制循環系統。
20.使用電源：AC380V±10%；50/60Hz。
■控制系統：
采用韓國“TEMI”880彩色型5.7寸或10.4寸*微電腦液晶顯示觸控式屏幕直接按鍵型，中英文表示及320×240點的圖形之廣視角，高對比附可調背光功能之溫濕度同時可程控器，具100組程序1000段次記憶，每段99Hour59Min，每段可循環999次，可任意分割設定，并附多組PID控制功能。
■執行與滿足標準：
1.GB/T2423.1～2《電工電子產品的基本環境試驗規程試驗；
2.GB/T10586-1989熱試驗室技術條件；
3.GB/T2423.50-1999恒定高溫試驗Ca；
4.GB/T2423.4-93（MIL-STD810）方法507.2程序3；
5.GB/T2423.4-2008高溫交變循環試驗；
6.GB/T2423.34-2005高溫組合循環試驗；
四、安全系統及安全保護裝置：
1 .電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。
2 .控制系統集成老化功能設計,設計功能控制電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作；電柜面板設計美觀、操作簡單。
3 . 老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。
（1）.動切斷循環風機、電熱等電源；老化房自行降溫，繼續老化，待總老化時間到，黃色警示燈亮起，告知老化完畢。
（2）.產品超溫保護控制。在溫度超過產品老化溫度上*，自動切斷產品供電，以保護產品過溫老化，影響其性能；同時蜂鳴器報警、紅色警示燈亮起。溫度正常自動恢復供電。
（3）.加熱器PID控制。采用SSR配套使用，溫度到達設定溫后，根據需要自動無級調節加熱器功率大小，器件無機械損耗且室內溫度穩定性高。
4 .具有多重保護功能，安全可靠。
（1）.電熱防干燒，風機故障或風管內溫度過高時自動切斷整個電源，同時警報器報警。
（2）.電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動。
（3）.加熱器防MC粘連設計,SSR無觸點關斷，無機械動作、損耗，杜絕意外。
