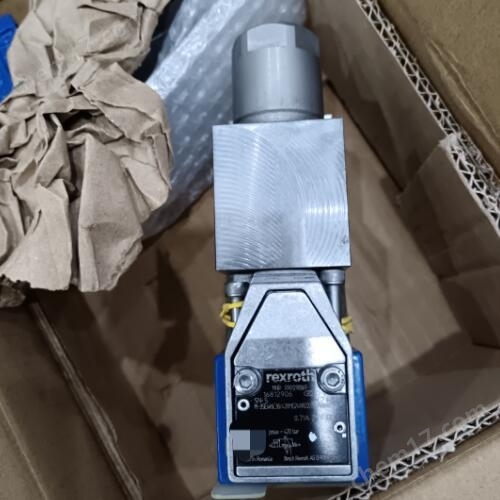

H-4WEH16J7X/6EG24N9ETSK4 力士樂2FRE型比例二通流量控制閥,REXROTH
- 公司名稱 上海乾拓貿易有限公司
- 品牌 REXROTH/德國力士樂
- 型號 H-4WEH16J7X/6EG24N9ETSK4
- 產地 德國
- 廠商性質 經銷商
- 更新時間 2025/7/24 9:54:27
- 訪問次數 1092
聯系方式:單榮兵17321056802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
3C閥門類別 | 工業 | 流動方向 | 其他 |
---|---|---|---|
應用領域 | 電子/電池,電氣 |
力士樂2FRE型比例二通流量控制閥,REXROTH二通流量控制閥
產品型號:H-4WEH16J7X/6EG24N9ETSK4/B10D3
使閥處于半開位置,沖洗、清除閥體內外可能存在的危險物質. l 關閉球閥,拆掉兩邊法蘭上的連接螺栓和螺母,然后將閥由管線上*移除。 l 依序拆卸驅動裝置-執行機構(20)、連接支架(18)、、防松墊圈(14)、閥桿螺母(13)、蝶形彈片(12)、格南(11) 、耐磨片(10)、閥桿填料(9) l 拆卸體蓋連接螺栓(5)和螺母,將閥蓋與閥體分離,并拿掉閥蓋墊圈(16)。 l 確認閥球(3)在“關斷”位置,這可以將其較容易的從閥體拿出,隨后取出閥座。 l 由閥體中孔向下輕推閥桿(6)直到*取出,然后取出O型圈(8)及閥桿下填料(7) 注意:請謹慎操作,以避免擦傷閥桿表面及閥體填料函密封部位 清洗和檢查拆下零件,強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件 l 按拆卸的相反順序進行組裝。 l 用規定的扭矩,交叉鎖緊法蘭連接螺栓(5)。 l 用規定的扭矩,鎖緊閥桿螺母(13) l 安裝執行機構后,輸入相應的信號通過旋轉閥桿帶動閥芯旋轉,使閥門打開和關閉位置。 l 如有可能,請在回裝管道前,按相關標準對閥進行壓力密封測試和測試。 型號表示方法: 像之前的閥門Q11S-16C這種當中"S”表示是比較老的方法,"S"代表塑料密封付.
雙向安裝閥主要由控制蓋(1)和安裝套件(2)組成??刂粕w包含控制孔,并且根據所需的整體功能,可選地包含行程限制器、液壓控制方向閥座閥或梭閥。此外,電動方向滑閥或方向座閥可以安裝在控制蓋上。安裝套件由襯套(3)、環、閥錐(5)(可選帶阻尼銷(6)或不帶阻尼銷(7))以及關閉彈簧(8)組成。
雙向內置閥根據壓力工作。這導致三個對該功能重要的加壓表面A1、A2、A3。閥座A1上的表面積被認為是100%。根據設計,由分級產生的環形面積A2是面積A1的7%或50%。因此,面積比A1:A2為14.3:1或2:1。面積A3等于面積A1+A2之和。由于不同的面積比A1:A2和由此產生的不同的環形面積(A2),面積A3是閥座上被認為是100%的面積A1的107%和150%。
表面A1和A2在打開方向上作用。表面A3和彈簧在閉合方向上作用。開啟力和關閉力合力的作用方向決定了二通內置閥的切換位置。流量可以從A到B或從B到A通過雙向內置閥。當通過從通道B抽取控制油或從外部供應控制油而對表面A3施加壓力時,通道A被阻塞而沒有泄漏。
如果連接B的直徑不同于? D3或(? D3*),則必須計算從蓋支撐表面到孔中心的距離。4連接件B可以圍繞連接件A的中心軸線布置。但是,必須注意不要損壞緊固孔和控制孔。
力士樂2FRE型比例二通流量控制閥,REXROTH二通流量控制閥
