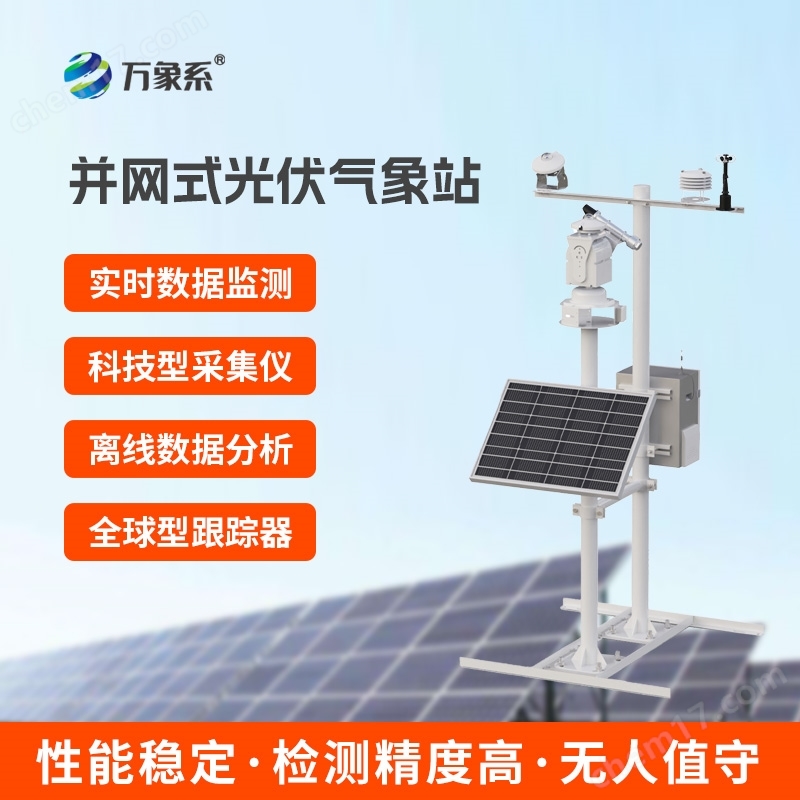

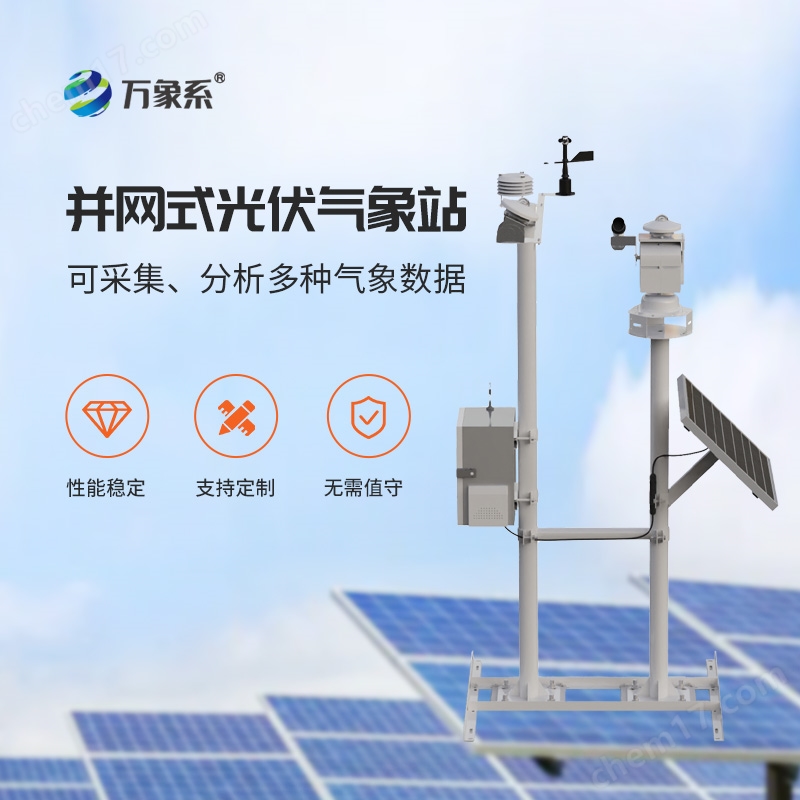

一、并网光伏电站环境监测仪器产品概述

气象环境数据是决定太阳能发电的重要指标,对太阳能发电质量起着决定性作用;同时也是对太阳能发电站的设计提供有效的数据保证，BGF11S 型智慧云联数字高精度太阳能发电环境监测系统是按照国际气象 WMO 组织气象观测标准和 IEC(国际电工技术委员会)规范标准设计、生产的标准气象环境监测站。同时，也符合 GB/T19964《光伏发电接入电力系统技术规定》、Q/GDW11000《光伏发电站并网调度运行信息交换规范》中相关内容的要求。本系统可监测的气象数据有：环境温度、环境湿度、大气压力、风速、风向、背板温度、峰值日照时数、水平总辐射、倾斜总辐射、直辐射、散射辐射等多种气象数据。具有性能稳定，检测精度高，无人值守等特点，可满足专业气象观测的业务要求。

广泛用于太阳能发电站的实时监测，对研究太阳能发电质量，效率，故障诊断数据管理，提供数据保障。

二、并网光伏电站环境监测仪器产品特点

1、实时数据监测：可采集、分析多种气象数据，包括有并网运行上报数据环境温度、环境湿度、大气压力、风速、风向、背板温度、峰值日照时数、水平总辐射、倾斜总辐射、直辐射、散射辐射等多种气象数据。

2、科技型采集仪：光伏环境数据采集仪采用新一代 32 位 MCU 处理器，板载集成高精度 GPS芯片,可对采集时间进行精准校正并进行高精度定位。

3、离线式数据分析：采用32位处理器对采集的数据信息做采集分析，无需平台计算和云分析，通过采集器统计功能直接输出统计分析数据便于用户对采集信息进行存储、分析。

4、一体式风速风向传感器：使用自研自产的一体式风速风向传感器，结构简单、防水防尘、监测性能更稳定、测量精度更高、安装更便捷、质量有保障。

5、不锈钢设备防护箱：设备防护箱采用不锈钢材料设计，外部防腐蚀、内部防水设计，更好?；ど璞傅缙峁?，保障了设备长期无人监测的稳定性。

6、全球型跟踪器：直接辐射传感器和散射辐射传感器配备有全球自适应型全自动太阳跟踪器。该款跟踪器可在南纬小于 60°、北纬小于 60°的全球范围内正常使用，使用温度范围在-40～60℃

7、绿色电源管理：本数据采集仪可以采用 AC220V 和 DC12V 两种供电模式。并在内部集成了新一代绿色电源管理?？槭迪纸涣饔胫绷鞴┑缰悄芮谢?。

8、一体观测支架：外观设计的一体观测支架，便于现场人员可以快速、方便、简单一人进行设备安装调试。

三、技术指标

技术参数测量范围分辨率度精度单位

环境温度-40～800.1±0.3℃

环境湿度0～1000.1±2%RH

大气压力300～11000.1±0.12hPa

风速0～600.1±0.2m/sm/s

风向0～3601±1°

背板温度-50～1000.1±0.5℃

峰值日照时数0~240.01---h

水平总辐射0~20001≤5%w/m2

倾斜总辐射0～20001≤5%w/m2

直辐射0～20001≤5%w/m2

散射辐射0～20001≤5%w/m2

电源系统AC220V±10%对现场气象站供电保证正常工作用户根据现场情况选择供电方式

DC12V

50W太阳能供电

40Ah蓄电池

通讯系统RS485通讯距离 0～1000m标配Modbus通讯模式

观测支架一体式辐射联合观测支架适合太阳能发电环境监测站现场长期监测
