moenninghoff齿轮联轴器546.21.3.4高速响应

离合器以其广泛的多样性、紧凑的设计、高扭矩传输和无条件的可靠性而闻名。因此，它们满足了现代机械工程的所有需求，并可以通过优化的客户专用版本获得几乎所有应用。

546 系列是 M?nninghoff 在鼓形齿技术基础上推出的“紧凑-高性能”分支，546.21.3.4 为该系列 21 型第三级扭矩段、4 号安装长度的标准规格。其核心由三件式鼓形齿副＋整体式法兰外壳构成，齿形经有限元优化，可在相同外径下将额定扭矩提升 20 % 以上。
关键性能指标
• 额定扭矩 TKN：3 400 N·m
• 峰值扭矩 Tmax（瞬时）：8 500 N·m
• 最大转速 nmax：5 200 r/min（动平衡等级 G 2.5）
• 角向补偿：≤ 1.5°
• 径向补偿：≤ 0.7 mm（与长度呈线性）
• 轴向浮动：± 2 mm
• 工作温度：-40 °C … +180 °C（FKM 密封）
• ATEX 防爆认证：II 2 G Ex h IIC T4 Gb / II 2 D Ex h IIIC T135 °C Db
产品特色
a. 零背隙传递
精密鼓形齿副采用 DIN 5 级磨齿，配合预紧碟簧组件，实现真正的“零背隙”传动，适用于伺服压力机、机器人关节等要求重复定位精度 ±10″ 的场合。
b. 免维护体系
• 齿腔一次注满高性能合成润滑脂，寿命润滑周期 ≥ 10 000 h；
• 双唇 FKM 密封圈＋迷宫结构，IP 65 防护；
• 不锈钢外罩可选，用于食品或洁净室环境。
c. ?？榛熳?br/>• 三件式外壳设计，允许径向拆装，无需移动相邻设备；
• 法兰接口兼容 ISO 9409-1-50-4-M6，可直接与机器人手腕或齿轮箱连接；
• 可选键、胀紧套、液压夹紧三种轮毂形式，轴径覆盖 25 mm … 60 mm。
d. 轻量化方案
相比传统齿式联轴器，546.21.3.4 通过壳体拓扑减重 15 %，转动惯量降低 22 %，在频繁加减速的伺服系统中可显著降低电机峰值电流。

技术参数：

665365

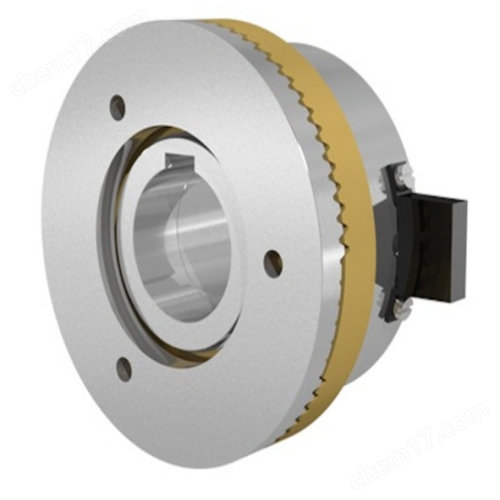

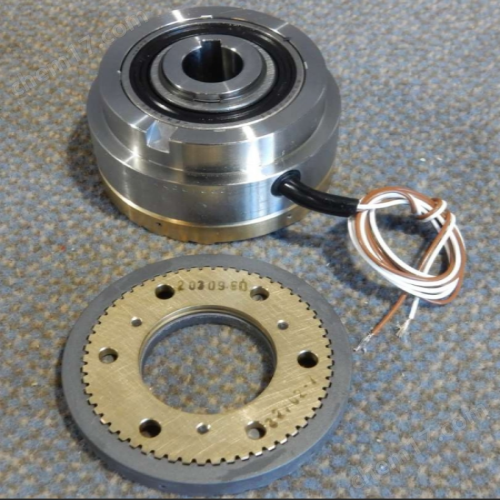

M?nninghoff 齿轮联轴器
546.21.3.4 型
图纸：54621-01034 C
额定扭矩：100 Nm
齿形：正常 - 6 个固定点 (N06)
电源电压：24 伏直流 / 27 瓦
内孔 d = 25 H7，键槽符合 DIN 6885/1 标准。
