1 概述

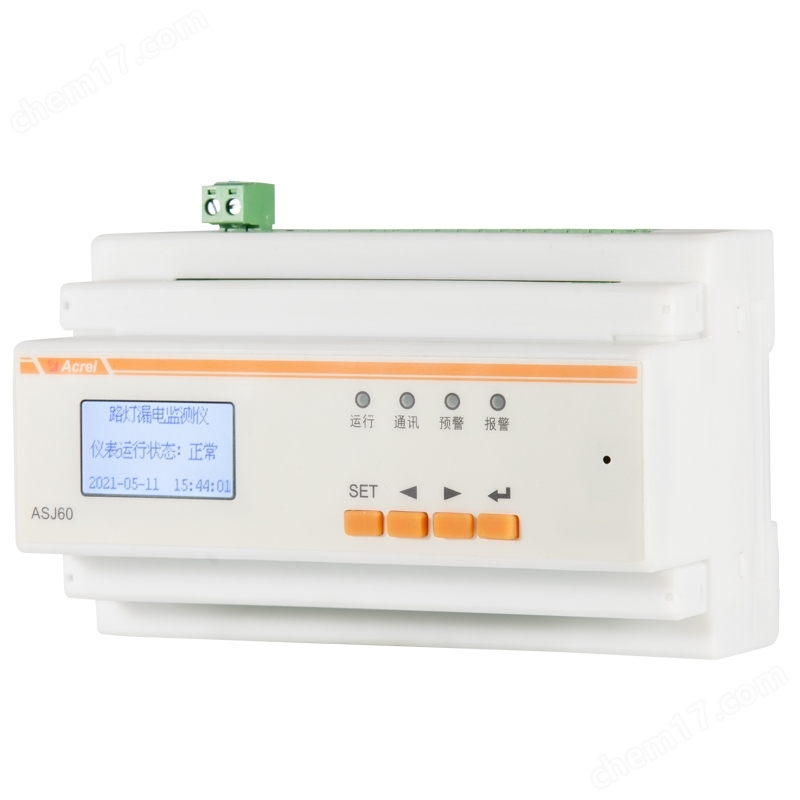

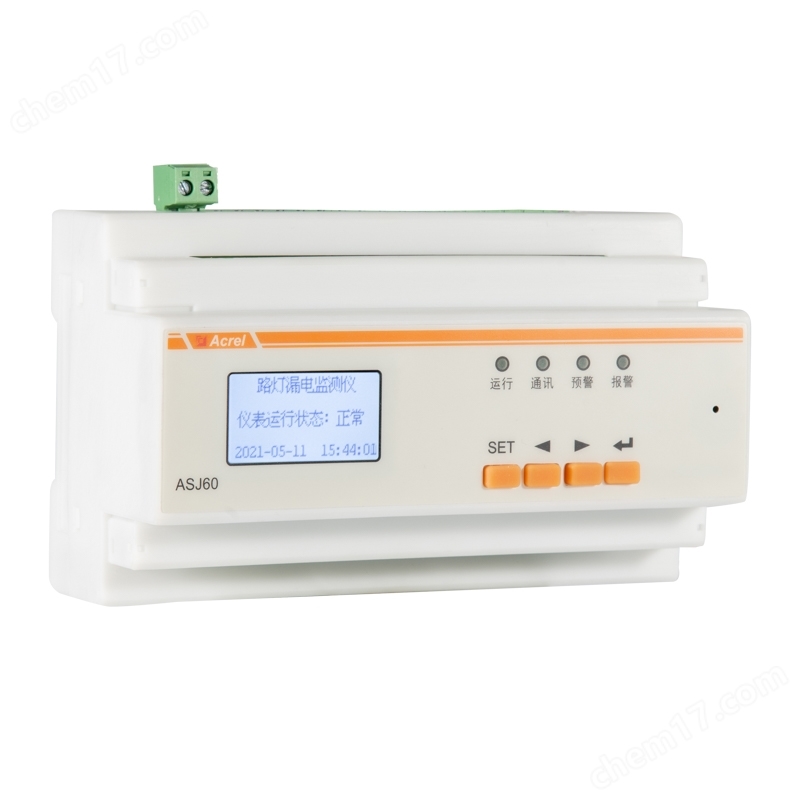

ASJ60-LD16A 剩余电流监测仪适用于交流额定电压为400V及以下的配电线路中使用，用于监测线路中的剩余电流，作为剩余电流式火灾监控装置用。也可与低压断路器和低压交流接触器组成组合式剩余电流?；ぷ爸?，用来对电气线路进行接地故障?；?，防止接地故障电流引起的设备损坏和电气火灾事故，或用来对人身触电危险提供间接接触保护。

该产品可应用于石油化工、工业厂房、大型公建、幼儿园、敬老院等场所的配电箱内，也可应用于路灯、庭院灯、景观灯的配电箱内，进行剩余电流或接地故障监测。

2 功能特点

? 可实时监测和显示TN-S、TT系统配电线路的剩余电流；

? 每只剩余电流监测仪最多可监测16个回路的剩余电流，剩余电流监测范围为1mA-30A；

? 每路剩余电流监测均可设置报警值，报警值的设置范围为 5mA-30A。每路剩余电流监测可设置为chao值报警、动作或关闭剩余电流监测；

? 1路水浸报警继电器，16路剩余电流报警继电器，每路剩余电流报警继电器对应1路剩余电流监测，当剩余电流超过设定值时，对应继电器动作，同时具有自动重合闸功能，重合闸的次数及间隔时间可设，重合闸功能可关闭（重合闸功能只有在回路剩余电流监测设置为既报警、又分闸时有效）；

? 2路DI输入功能，可以用于水浸和远程复位；

? 具有RS485通讯；

? 30条事件记录功能，能够记录报警发生的时间和故障类型；

? 自检功能，按下自检按键可以启动检验仪表自身硬件是否工作正常；

? 复位功能，仪表检测到发生故障，并在故障排除之后，可以按下复位按键或通过短接远程复位端子，复位仪表。

? 消音功能，按下消音按键可以消除报警声。

3 参考标准

■ GB19214-2008/IEC62020：2003《电器附件家用和类似用途剩余电流监视器》

■ GB/T 13955-2017《剩余电流动作?；ぷ爸冒沧昂驮诵小?/p>

4 命名规则

5 技术参数

6 安装与接线

6.1 外形与安装开孔尺寸

剩余电流监测仪外形与安装尺寸如下图所示。（单位：mm）

6.2 安装方法

ASJ60-LD16A 剩余电流监测仪采用导轨式的安装，卡扣固定，如下图所示：

6.3 接线图

ASJ60-LD16A 剩余电流监测仪端子符号如下图所示。

上侧下排端子的接线及说明如下图所示：
