浮頭列管式換熱器：工業熱交換中的靈活高效解決方案

一、技術原理與結構創新

浮頭列管式換熱器（又稱浮頭式換熱器）通過列管束實現冷熱流體間的熱量傳遞，其核心創新在于浮頭設計：管束一端與固定管板焊接，另一端（浮頭端）通過浮動管板和鉤圈密封結構實現自由移動。這種設計允許管束在殼體內沿軸向自由伸縮，有效消除因溫差引起的熱應力，溫差適應性達150℃，適用于高溫差工況（如化工反應、石油煉制）。

• 殼體：圓筒形設計，材質為碳鋼、不銹鋼或耐腐蝕合金，兩端配橢圓形封頭，承受內部壓力并提供支撐。

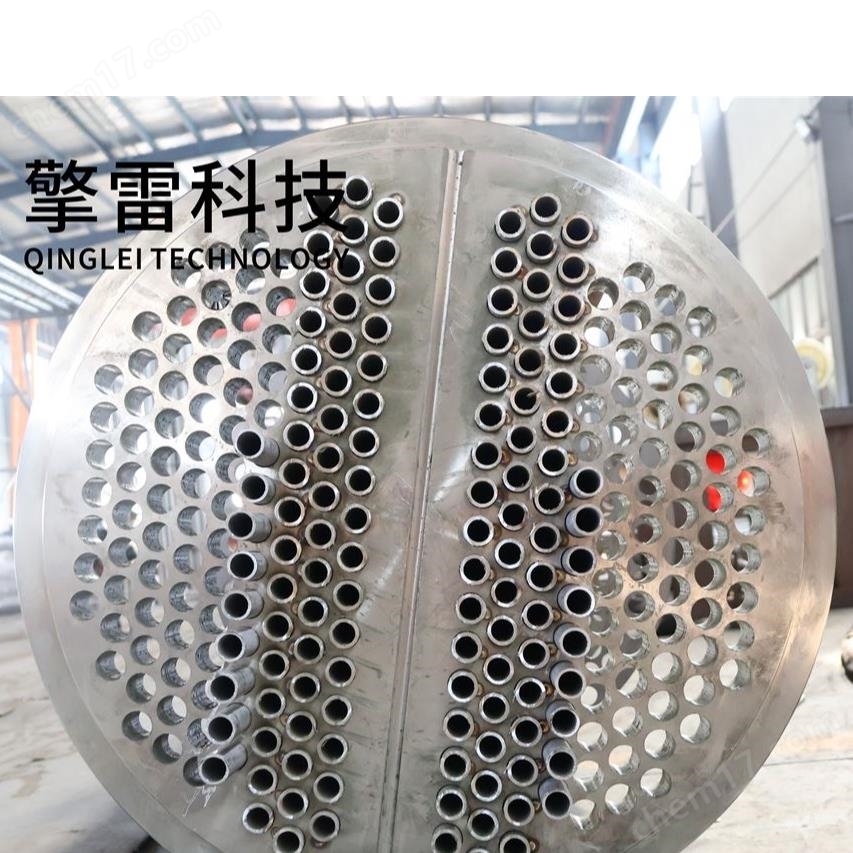

• 管束：由數百根無縫鋼管（如Φ19×2mm）組成，采用正三角形或正方形排列，通過焊接或脹接固定在管板上，形成高效傳熱通道。

• 浮頭結構：浮動管板與鉤圈通過法蘭連接，允許管束自由伸縮；鉤圈采用對開式設計，確保密封可靠且便于拆裝。

• 折流板：垂直于管束安裝，強制冷流體多次改變流動方向，提升湍流強度，總傳熱系數提高20%-30%。

二、性能優勢與行業突破

1. 高效傳熱與節能
   浮頭設計結合折流板優化，使湍流強度提升200%，總傳熱系數突破1200W/(m2·K)。例如，在甲醇合成氣冷卻中，換熱面積減少35%，壓降控制在12kPa以內，保障壓縮機穩定運行。逆流換熱設計使冷熱流體逆向流動，最小化傳熱溫差，熱回收效率提升20%-30%。

2. 耐高壓與耐腐蝕
   設計壓力可達10MPa，適應高溫高壓環境（如乙烯裂解裝置）。針對含Cl?、H?S的腐蝕性介質，采用SAF2507超級雙相不銹鋼（PREN≥40）與ETFE涂層復合方案，在120℃、5MPa、含5%HCl的工況下連續運行5年，管壁減薄率<0.05mm。

3. 抗結垢與長周期運行
   高流速（設計流速5.5m/s）與光滑管壁協同作用，污垢沉積率降低70%，清洗周期延長至半年。浮頭端可通過拆卸法蘭實現管束暴露，便于清洗和檢修，單臺設備維護時間從72小時壓縮至8小時。

4. 緊湊設計與空間優化
   單位體積傳熱面積是傳統設備的3-5倍，體積縮小60%，適用于空間受限場景（如船舶、海洋平臺）。螺旋纏繞式設計使設備占地面積減少40%，抗結垢能力提升50%。

三、典型應用場景與經濟效益

1. 化工與石油行業

• 反應器冷卻：在合成氨、乙烯氧化等工藝中，精準控制反應溫度，提升反應轉化率。例如，某煉油廠常減壓裝置應用浮頭結構后，設備因熱疲勞導致的停機維修次數下降92%，年運維成本降低180萬元。

• 原油處理：處理高粘度原油，換熱效率較傳統罐式加熱提升40%，脫鹽率達98%以上。

• 廢熱回收：蒸餾塔再沸器余熱利用，能源效率提升20%-30%。

2. 電力與新能源

• 蒸汽冷凝：在汽輪機凝汽系統中，實現排汽冷凝，回收工質，維持真空度。

• 地?zé)崂?/span>：在地?zé)岚l(fā)電中，將地下熱水溫度降至15℃，發電效率提升12%。

• 氫能儲能：在液氫儲罐中，實現-253℃超低溫?fù)Q熱，氫氣蒸發損失率<0.1%/天。

3. 食品與醫藥行業

• 食品加工：用于牛奶巴氏殺菌（處理量達10噸/小時，殺菌溫度均勻性±0.5℃）、果汁濃縮（能耗降低35%）、啤酒釀造（麥汁冷卻時間縮短50%）。

• 醫藥生產：在抗生素發酵中，溫度波動控制在±0.3℃，保障菌種代謝穩定性；藥物合成過程中確保溫度穩定性，符合GMP標準。

四、材料創新與智能化升級

1. 新型材料應用

• 鈦合金列管：耐氯離子腐蝕，適用于海水淡化及濕法冶金，使用壽命超20年。

• 石墨烯涂層：熱導率提升200%，耐溫范圍擴展至-196℃至800℃。

• 碳化硅-石墨烯復合材料：提高設備的耐高溫、耐腐蝕和導熱性能（熱導率突破600W/(m·K)）。

2. 智能控制與預測性維護

• 物聯網傳感器：實時監測溫度、壓力、流量，實現遠程調控與故障預警。

• AIoT泄漏預警系統：在浮頭密封面部署光纖聲波傳感器，通過卷積神經網絡（CNN）識別0.01mL/s級微泄漏。

• 數字孿生技術：構建設備三維熱場模型，預測剩余壽命，非計劃停機減少70%。

五、市場前景與行業趨勢

全球浮頭列管式換熱器市場突破150億美元，年均增長9.2%，中國市場規模達400億元（2023年）。國內企業如藍科高新、中圣科技在石化、外資企業如Alfa Laval、SPX FLOW在市場占據優勢。未來，隨著“雙碳”戰略推進和工業4.0深化，浮頭列管式換熱器將持續賦能能源轉型，成為構建低碳工業體系的關鍵技術支撐。
