一、概述

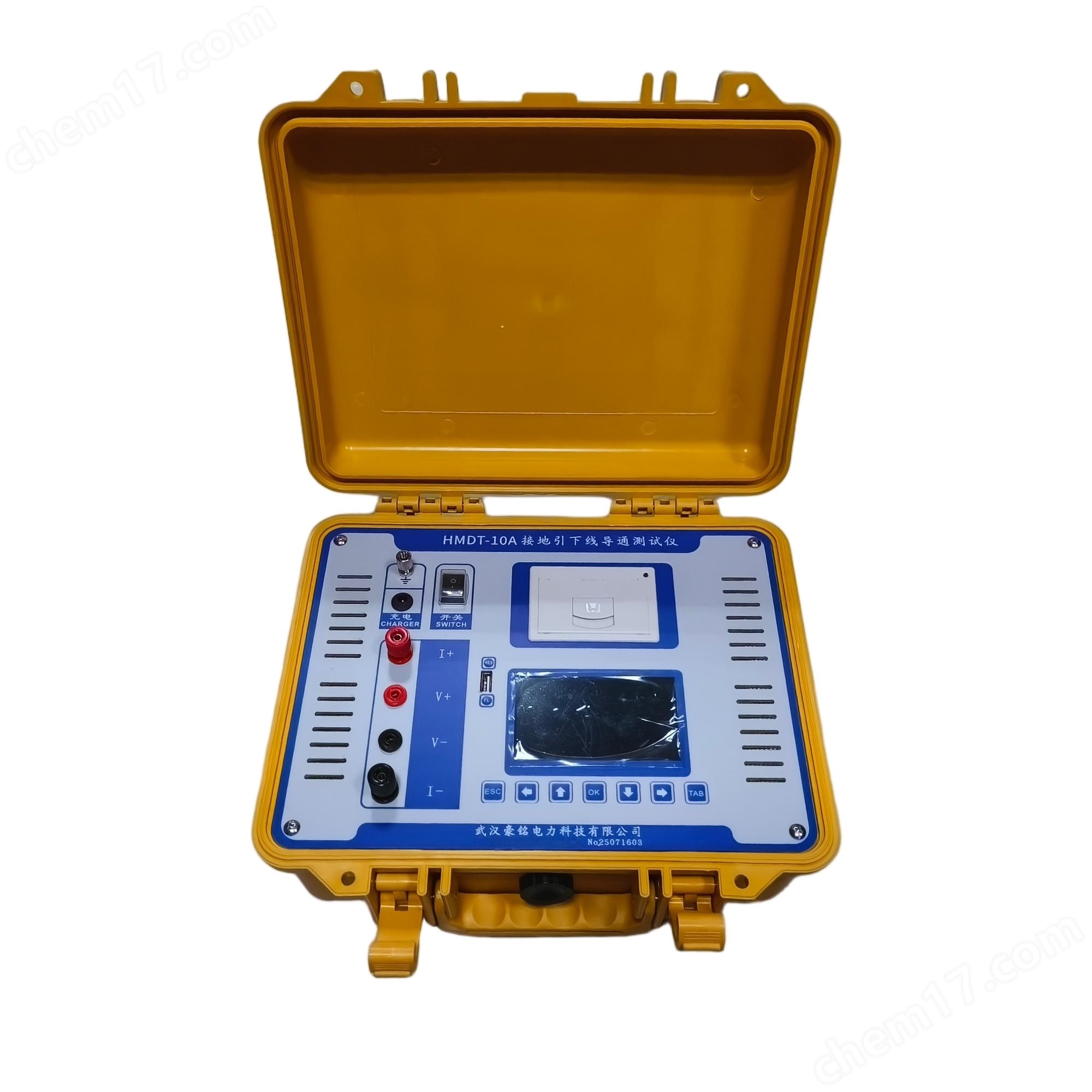

接地裝置的電氣完整性是指接地裝置中應該接地各種電氣設備之間，接地裝 置的各部分及與各設備之間的電氣連接性，即直流電阻值，也稱為電氣導通性。 電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接 地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接 處有可能因受潮等因素影響，出現節點銹蝕、甚至斷裂等現象，導致接地引下線 與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存 在不安全隱患，嚴重時會造成設備失地運行。接地裝置的地下接地極及其連接部 分也可能出現銹蝕、甚至斷裂現象。因此，定期對接地裝置進行電氣完整性測試 是很有必要的。 電力行業標準 DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通 性應選用的儀器進行測量，儀器分辨率為1mΩ，準確度不低于1.0 級。依據此標準研制的 HMDT-10A 接地引下線導通測試儀是一種自動化程度很高的便攜式測試儀, 專門用于接地裝置的電氣完整性測試，其各項技術指標均達到或優 于相關標準要求。儀器操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。

二、功能特點

1、整機由高速單片機控制，自動化程度高，操作簡便。

2、儀器采用全新電源技術，測量范圍寬。

3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

4、響應速度快，儀器測量數據穩定，儀器測試過程中自動刷新數據。

5、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。

6、儀器內部帶有不掉電時鐘。

7、儀器內部具有不掉電存儲器，可yong 久保存數據。

三、技術指標

1、 輸出電流： 自動、10A、 5A、1A、300mA、100mA、<5mA

2、 分辨率：1μΩ

3、 量程： 30Ω-50KΩ   （<5mA檔）

500mΩ-80Ω   (100mA檔)

100mΩ-25Ω   (300mA檔)

50mΩ-8Ω      (1A檔)

1mΩ-1Ω      (5A檔)

 0.5mΩ-0.2Ω    (10A檔)

4、 準確度： 0.2%

5、 工作溫度：0～40℃

6、 工作濕度：<90%RH，不結露

7、 外形尺寸: 長320mmX寬240mmX高130mm

8、 產品體積：4kg
