MY1B10G-300A-M9BL 日本SMC 机械接合式无杆气缸
具体成交价以合同协议为准
- 公司名称 上海图衡自动化设备有限公司
- 品牌 SMC/日本
- 型号 MY1B10G-300A-M9BL
- 产地 日本
- 厂商性质 经销商
- 更新时间 2025/7/24 14:53:04
- 访问次数 57
联系方式：李淑瑜15707968931 查看联系方式
联系我们时请说明是化工仪器网上看到的信息，谢谢!
| 动作方式 | 双作用 | 应用领域 | 环保,食品/农产品,化工,制药/生物制药,综合 |
|---|
日本SMC 机械接合式无杆气缸

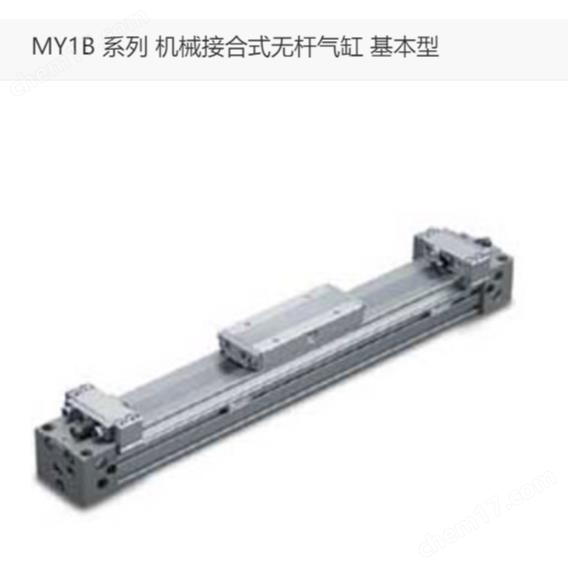

描述 MY1B 系列 机械接合式无杆气缸 基本型
●5种导轨形式标准化
●根据负载质量和所需精度的不同，有多种选择
●根据负载质量和所需精度的不同，有多种选择
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 缸径 | 10 | 缸径 10mm |
| 通口螺纹的种类 | - | M 螺纹(Φ10~Φ20),Rc(Φ25~Φ100) |
| 配管形式 | G | 集中配管型 |
| 气缸行程 | 300 | 气缸行程 300mm |
| 行程调整单元记号 | A | 左側:A带调整螺钉,右侧:A带调整螺钉 |
| 磁性开关型号 | M9BL | 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V(DC10~28V) |
| 磁性开关个数 | - | 2个 或 无 |
| 订制规格 | - | 标准 |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 导轨形式 | 基本型 |
| 动作方式 | 双作用 |
| 使用流体 | 空气 |
| 缓冲形式 | 垫缓冲 |
| 正面,侧面通口 | M5X0.8 |
| 行程调整范围 | -5～0 mm |
| 低使用圧力 [MPa] | 0.2 MPa |
| 高使用圧力 [MPa] | 0.8 MPa |
| 保证耐压力 [MPa] | 1.2 MPa |
| 环境温度 | 5～60℃ |
| 给油 | 不给油式 |
| 行程长度允差 | 0～+1.8 mm |
| 使用活塞速度 | 100～200 mm/s |
| 端锁的位置 | 无端锁 |
| 材质（缸筒） | 铝合金 |
| 端盖材质 | 树脂 |
| 材质（活塞） | 铝合金 |
| 0.2MPa理论推力 | 15 N |
| 0.3MPa理论推力 | 23 N |
| 0.4MPa理论推力 | 31 N |
| 0.5MPa理论推力 | 39 N |
| 0.6MPa理论推力 | 46 N |
| 0.7MPa理论推力 | 54 N |
| 0.8MPa理论推力 | 62 N |
| 标准行程 | 100 / 200 / 300 / 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1200 / 1400 / 1600 / 1800 / 2000 |
| 使用流体温度 小値 [°C] | 5 °C |
| 使用流体温度 大値 [°C] | 60 °C |
| 周围温度 小值 [°C] | 5 °C |
| 周围温度 大值 [°C] | 60 °C |
| 受压面积 | 78 mm2 |
| 行程长度允差 小值 [mm] | 0 mm |
| 行程长度允差 大值 [mm] | 1.8 mm |
| 材质（缓冲垫） | 聚氨酯橡胶 |
