ezAFM+ 便攜式原子力顯微鏡

ezAFM+ 是我們的緊湊型原子力顯微鏡系統。我們提供兩種不同的掃描頭選項，分別為 40x40x4 μm 或 120x120x40 μm。

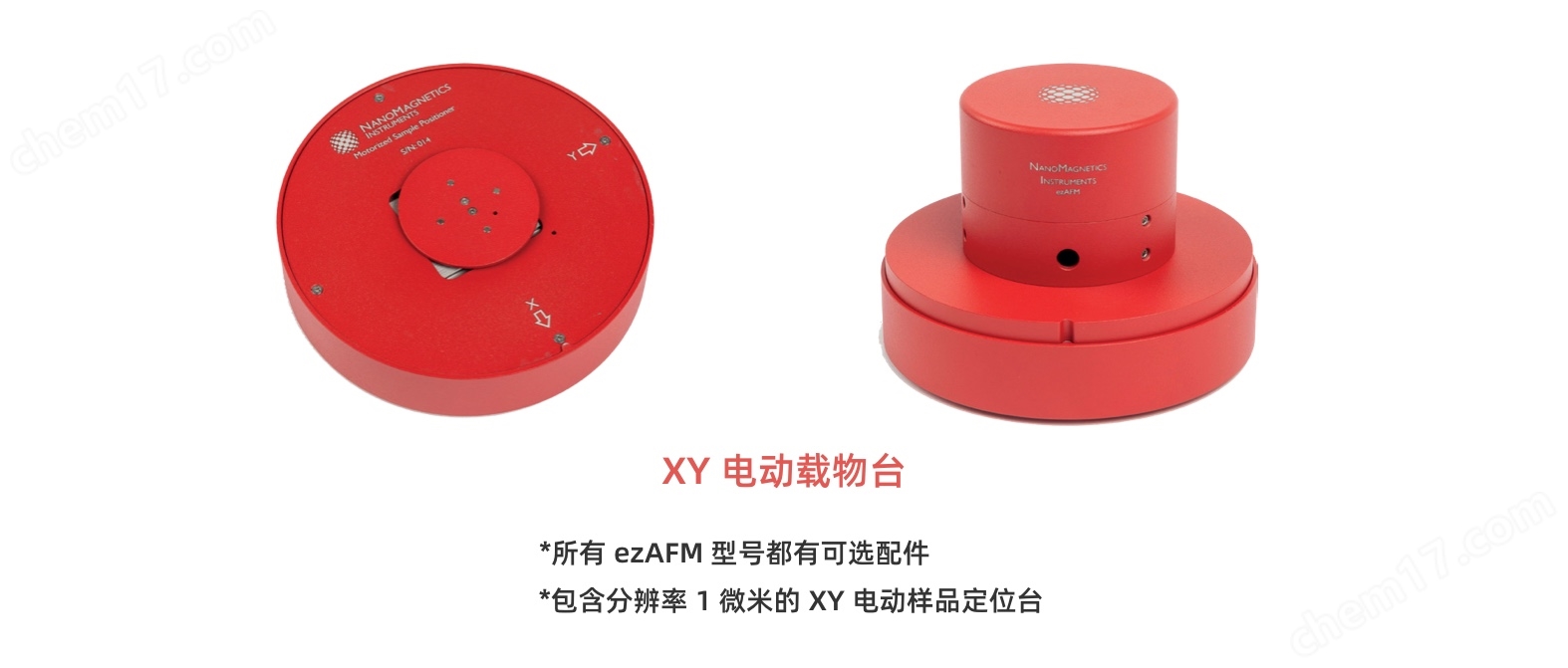

樣品可以手動移動，也可以提供可選的電動或手動樣品臺。XY 手動樣品定位器的范圍為 2×2 mm，分辨率為 10 μ m，XY 電動樣品定位器的范圍為 38×38 mm，分辨率為 1 μ m。

可選 AQUA（液體模式）掃描頭

我們提供可選的 AQUA 掃描頭，以液體模式作系統。我們可以將此功能與 ILM 模塊結合使用，如圖所示。

ILM 系統由 3 部分組成：ezAFM 掃描頭、XY 彎曲載物臺和 ezAFM – ILM 適配器載物臺。XY 彎曲平臺以 2 毫米的范圍移動懸臂位置。同軸照明是系統的頂部光源，除了集成在 ezAFM 內部的 ezAFM 相機外，懸臂和樣品都可以從 ILM 觀察到。針對較厚的樣品調整粗 z 移動臺。

堅固靈活：

ezAFM 的設計允許用戶輕松、安全、頻繁地更換/更換掃描頭。每個系統都可以有用于不同掃描尺寸、Z 范圍或空氣/液體介質的掃描頭。

易用性：

在大多數商業 AFM 中，更換懸臂對用戶來說可能是一項艱巨的任務，因?yàn)樗婕霸诿看螒冶鄹鼡Q后重新對準激光器和光電二極管。  Nanomagnetics Instruments Limited 利用了大量市售懸臂的事實，使這一程序變得簡單易行，這些懸臂在芯片背面有對準槽。 我們掃描頭的設計中采用了專門設計的“對準芯片”，當懸臂安裝時，它們將相對于激光束處于相同的位置，從而無需重新對準激光或光電二極管。

緊湊便攜：

ezAFM 的占地面積僅為 70 厘米 x 30 厘米（包括筆記本電腦），需要的作空間很小。它重量輕，包裝在耐用的鵜鶘盒中，便于運輸或儲存。在需要加強環境控制的情況下，顯微鏡也可以放置在箱中。

多才多藝：

NanoMagnetics Instruments 為 ezAFM 提供兩種不同的掃描頭，以便在環境條件下運行。ezAFM120 掃描頭的最大掃描面積高達 120x120x40μm，適合表面粗糙的樣品，并提供 0.2 nm 的 Z 分辨率。 40um Z 范圍比大多數商業系統提供的范圍大得多，可以對更大范圍的瓦楞樣品（如紡織品、纖維和紙漿）進行成像。另一方面，ezAFM40 掃描頭的最大掃描面積為 40x40x4μm，分辨率為 0.02nm（Z 軸），可讓您掃描單層石墨烯表面。  此外，雖然 ezAFM 的典型樣品尺寸為 10x10x5 mm，但可以輕松重新配置以對非常大的表面進行成像。

技術規格

• 無需對準的懸臂，可商用采購

• 掃描范圍：120×120×40μm 或 40×40×4μm

• 工作模式：接觸模式、動態 / 相位成像、橫向力及磁力顯微鏡（MFM）模式

• 噪聲底：65fm/√Hz

• 集成光學顯微鏡分辨率：2μm

• 攝像頭參數：800 萬像素，視場 390×230μm ，分辨率 3264×2448 像素，30 幀 / 秒

• 模數 / 數模轉換器：24 位

• 數字反饋：搭配現場可編程門陣列 / 數字信號處理器（FPGA/DSP）

• 樣品尺寸：10×10×5mm（可配置或無限制 ）

• 接口：USB

• 用戶許可：無限制

• 軟件升級：免費

• 配置側視攝像頭

擴展成像選項

• 掃描隧道顯微鏡（ezSTM）

• 液體池

• 電化學池

• 加熱 / 冷卻臺（溫度范圍 -30°C 至 250°C ）

配件

• 信號接入模塊

• 行程 38 毫米的電動 XY 樣品定位臺

• 行程 2 毫米的手動 XY 樣品定位臺
