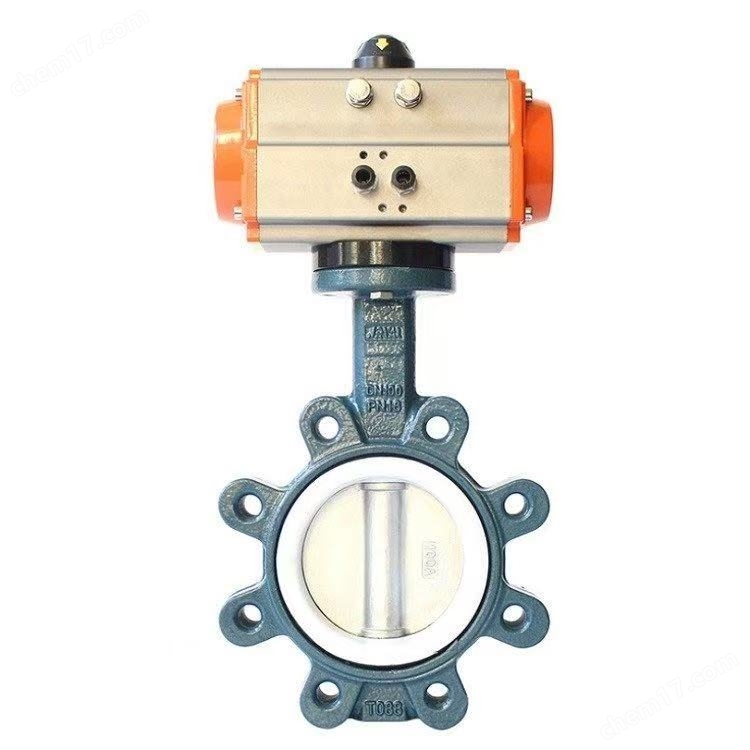

D671FP氣動對夾凹耳蝶閥介紹

基本組成

D671FP氣動對夾凹耳蝶閥主要由對夾蝶閥與氣動執行器及其它附件配套組合而成。

適用范圍

可根據工況需要選用不同密封件（軟密封和硬密封），以滿足不同的使用要求，廣泛應用于化工、環保、空氣、水、燃?xì)狻⒄羝昂懈g性介質的管道上，也可用于石油、輕工、制藥、造紙、造車等工業自動控制系統中作遠距離集中控制或就地控制。

執行機構原理及特點

原理

氣動蝶閥執行機構分為單作用和雙作用原理。單作用為氣關彈簧復位式和氣開彈簧自動歸位，適用于要求常開或常閉的場所；雙作用為氣開氣關式，開啟和關閉都需要?dú)庠磯毫Γ{(diào)節型氣動蝶閥應當選用雙作用方式。

特點

• 新型執行器：采用新型AT/GT系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，也有雙作用式和單作用式。

• 輸出力矩大且體積小：齒輪式雙活塞，輸出力矩大，體積小。

• 材質與外觀優勢：氣缸選用鋁合金材料，重量輕、外形美觀。

• 可安裝手動操作機構：可在頂部、底部安裝手動操作機構。

• 可調節開啟角度和流量：齒條式連接可調節開啟角度、額定流量。

• 可實現自動化操作：執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

• 安裝更換方便：IS05211標準連接為產品的安裝更換提供了方便。

• 可調范圍確保同步精度：兩端調節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

閥門特點

1. 設計與結構優勢：設計新穎、合理、結構簡單，重量輕，啟閉迅速；操作力矩小，操作方便，省力靈巧；可以任何位置安裝，維修方便。

2. 密封性能良好：密封件可以更換，密封性能可靠達到雙向密封零泄漏；密封材料耐老化、耐腐蝕，使用壽命長。

3. 流通性能佳：具有很大的流通性能，經過閥門的壓力損失極小；閥體只需小的安裝空間，任務原理容易牢靠；近似等百分比的流量特性，可用于調節或開關式控制。

4. 經濟性顯著：尤其是較大口徑的蝶閥，具有十分明顯的經濟性；閥體配合規范的凸面管道法蘭。

5. 適用介質范圍廣：特殊的閥座密封合適于介質較干凈的液體和氣體；也適合于介質是粘稠、含顆粒、纖維性質的場合。
