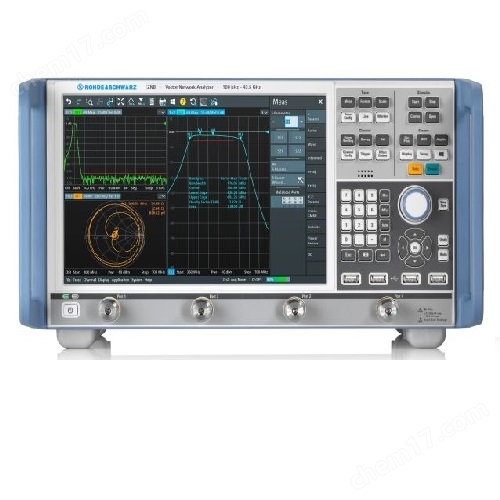

ZNB43 矢量網絡分析儀
- 公司名稱 詠繹電子科技（蘇州）有限公司
- 品牌 R&S/羅德與施瓦茨
- 型號
- 產地 德國
- 廠商性質 代理商
- 更新時間 2025/7/11 10:48:17
- 訪問次數 71
聯系方式：張小姐0512-68051240 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
示波器、頻譜儀、信號源、萬用表、網絡分析儀、功率計、記錄儀、數據采集儀、安規、電源、電子負載、音頻分析儀、視頻分析儀、光譜儀、誤碼儀、總線分析儀、協議分析儀、電能質量分析儀、阻抗分析儀、LCR測試儀、半導體參數測試儀、鉗形表，EMC測試等電子與通信測試儀器和無損檢測儀器
| 產地類別 | 進口 |
|---|
在速度、動態范圍及易操作性方面
多功能儀器可用于多種應用
網絡分析儀的頻率范圍介于 9 kHz 至 4.5/8.5 GHz 和 100 kHz 至 20/26.5/40/43.5 GHz，專用于移動無線電、電子產品以及航空航天和國防應用，同時也可用于高速印刷電路板設計。R&S®ZNB 非常適用于放大器、混頻器、濾波器和電纜等射頻組件的開發、生產和維修應用。
R&S®ZNB26 的測量精度
該數據在 18 °C 和 28 °C 之間有效，前提是自校準以來溫度變化不超過 1 °C。有效期
數據以使用 R&S ZN-Z235 5 或 R&S®®ZN-Z229 校準套件為條件。該校準套件用于實現
有效系統數據如下。頻率點、測量帶寬和掃描時間必須相同
測量和校準（不允許插值）。
Uncertainty of transmission measurements Magnitude Phase 100 kHz to 300 kHz 0 dB to –20 dB 0.04 dB 0.4° –20 dB to –40 dB 0.07 dB 0.5° –40 dB to –50 dB 0.18 dB 1.2° –50 dB to –60 dB 0.55 dB 3.8° > 300 kHz to 1 MHz 0 dB to –20 dB 0.04 dB 0.4° –20 dB to –40 dB 0.05 dB 0.5° –40 dB to –50 dB 0.11 dB 0.8° –50 dB to –60 dB 0.31 dB 2.1° > 1 MHz to 5 GHz 0 dB to –20 dB 0.04 dB 0.4° –20 dB to –40 dB 0.04 dB 0.4° –40 dB to –50 dB 0.08 dB 0.6° –50 dB to –60 dB 0.18 dB 1.2° > 5 GHz to 20 GHz 0 dB to –20 dB 0.05 dB 0.4° –20 dB to –40 dB 0.06 dB 0.5° –40 dB to –50 dB 0.09 dB 0.7° –50 dB to –60 dB 0.23 dB 1.6° > 20 GHz to 26.5 GHz 0 dB to –20 dB 0.06 dB 0.5° –20 dB to –40 dB 0.07 dB 0.5° –40 dB to –50 dB 0.12 dB 0.9° –50 dB to –60 dB 0.32 dB 2.2° Specifications are based on a matched DUT, a measurement bandwidth of 10 Hz and a nominal source power of –10 dBm.
