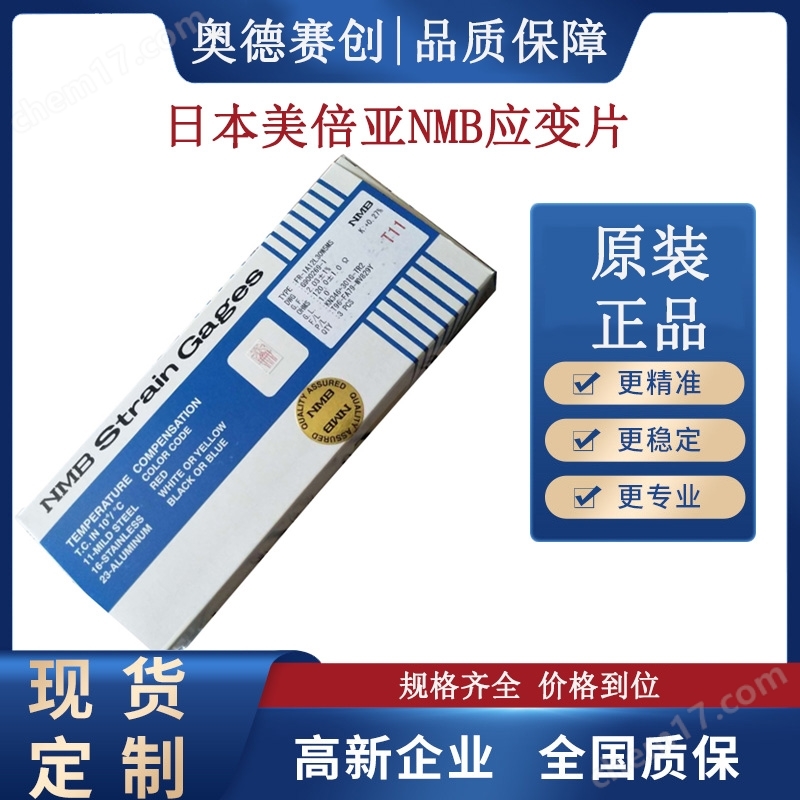

現貨供應日本傳感器用應變片NMB感應片代理
| 參考價 | ￥ 800 |
| 訂貨量 | ≥1件 |
- 公司名稱 深圳市奧德賽創精密儀器有限公司
- 品牌 奧德賽創
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/7/24 16:11:37
- 訪問次數 176
聯系方式：常經理18028748540 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
產品主要有灼熱絲燃燒試驗儀、針焰試驗儀、水平垂直燃燒試驗儀、漏電起痕試驗儀、紡織品燃燒試驗儀、防護服熱傳導試驗儀、熔融滴落試驗儀、建筑材料燃燒性能試驗儀、摩擦磨損試驗儀及試驗機等各類檢測儀器，并代理了德國WAZAU、德國PTL、德國FISCHER、日本NMB、日本NoiseKen、美國MONROE ELECTRONICS等國際檢測儀器。
| 應用領域 | 電子/電池,汽車及零部件,電氣 |
|---|
現貨供應日本傳感器用應變片NMB感應片代理
現貨供應日本傳感器用應變片NMB感應片代理
美蓓亞三美的壓力傳感器主要用于一般工業領域，其精度高，耐環境性和溫度特性優異，可直接與壓力介質和元件接觸（直壓式），還適用于需高響應性的試驗檢測等的壓力計測。
根據感應部分構成材料的不同，應變片可分為硅半導體應變片（SOS型）和金屬箔應變片（應變片型）。
*藍寶石外延(SOS, Silicon On Sapphire)技術是指，在藍寶石(Al2O3單晶)襯底上外延生長硅薄膜的技術。
對于使用了該硅薄膜的硅半導體應變片，電阻絲本身和藍寶石襯底之間的接合為原子級別，構成物理和電氣特性非常穩定的理想的傳感器。
日本傳感器用應變片
一、工作原理
應變片基于金屬/半導體材料的電阻應變效應：
當材料受外力形變時，其電阻值隨幾何尺寸（長度、橫截面積）和電阻率的變化而改變。
二、核心結構與材料
| 組件 | 說明 |
|---|---|
| 敏感柵 | 核心部分，金屬箔（康銅、鎳鉻合金）或半導體硅，感受應變并轉換電阻變化 |
| 基底材料 | 環氧樹脂/聚酰亞胺薄膜，用于固定敏感柵并傳遞應變（厚度0.02~0.05mm） |
| 引線 | 銅鍍錫導線，連接敏感柵與測量電路 |
| 覆蓋層 | 保護敏感柵免受機械損傷和濕氣侵蝕 |
三、主要類型與特點
| 類型 | 敏感材料 | 靈敏系數 | 優點 | 缺點 | 典型應用 |
|---|---|---|---|---|---|
| 金屬箔式 | 康銅/鎳鉻合金 | 2~5 | 線性好、穩定性高 | 靈敏度較低 | 工業稱重、結構應力分析 |
| 半導體式 | 硅/鍺單晶 | 50~200 | 靈敏度高 | 溫度漂移大、非線性 | 高精度微力測量 |
| 薄膜式 | 金屬/合金薄膜 | 2~10 | 響應快、耐高溫 | 工藝復雜、成本高 | 航空航天發動機監測 |
| 厚膜式 | 陶瓷金屬漿料 | 10~30 | 抗過載能力強 | 精度較低 | 汽車壓力傳感器 |
四、關鍵測量電路：惠斯通電橋
為檢測微小電阻變化（），需使用惠斯通電橋：
輸出電壓公式：
橋路配置：
單臂（1個應變片）：簡單但溫漂大
半橋（2個應變片）：溫度補償
全橋（4個應變片）：靈敏度最高，抗干擾強
五、安裝與補償技術
安裝方式：
膠粘（環氧樹脂/氰基丙烯酸酯）：常用，適用-200℃~+200℃
焊接（高溫環境）：需專用焊點
噴涂（薄膜式）：真空沉積
溫度補償方案：
補償片法：在相同溫度環境中放置虛設應變片（不承受應變）
自補償片：選擇溫度系數與基材匹配的敏感柵（如康銅用于鋼）
橋路補償：半橋/全橋?qū)ΨQ布局抵消溫漂
六、核心應用場景
| 領域 | 應用實例 |
|---|---|
| 工業測力 | 電子秤、扭矩傳感器、壓力變送器 |
| 結構健康監測 | 橋梁/建筑應力分析、飛機機翼形變檢測 |
| 汽車工程 | 發動機缸體應變測試、碰撞試驗沖擊力測量 |
| 生物醫學 | 假肢受力分析、骨科植入物載荷監測 |
| 微機電系統 | MEMS加速度計、微力傳感器 |
| 型號 | 電阻值 [Ω] | 標距 [mm] | 底座尺寸 (Y) [mm] | 底座尺寸 (φ) [mm] | 圖案尺寸 (X) [mm] | 圖案尺寸 (Y) [mm] | 圖案尺寸 (φ) [mm] |
|---|---|---|---|---|---|---|---|
| J-02-12C0T** | 120 | 0.2 | 2 | 1.3 | 1 | ||
| J-05-12D0T** | 120 | 0.5 | 2.5 | 1.4 | 1.6 | ||
| J-1-12F0T** | 120 | 1 | 2.5 | 2.2 | 1.6 | ||
| J-2-12D0T** | 120 | 2 | 3.6 | 3.8 | 2 | ||
| J-3-12D5T** | 120 | 3 | 4.7 | 5.2 | 3 | ||
| J-4-12D0T** | 120 | 4 | 3.5 | 5.6 | 2 | ||
| J-5-12D0T** | 120 | 5 | 3 | 7.5 | 1.8 | ||
| J-8-12D0T** | 120 | 8 | 6 | 11 | 3.3 | ||
| J-1-35F0T** | 350 | 0.8 | 2.5 | 2.1 | 1.6 | ||
| J-2B35D0T** | 350 | 2 | 3.5 | 3.6 | 2.6 | ||
| J-5-35F0T** | 350 | 5 | 3.5 | 6.9 | 2.4 | ||
| JT-1-35G0T** | 350 | 1.2+2.8 | 5.6 | 4.5 | 4.3 | ||
| JT-3-35F0T** | 350 | 3.2 | 10 | 5.5 | 8.6 |
