HTB-1巴西劈裂試驗儀

1、實驗裝置組成：

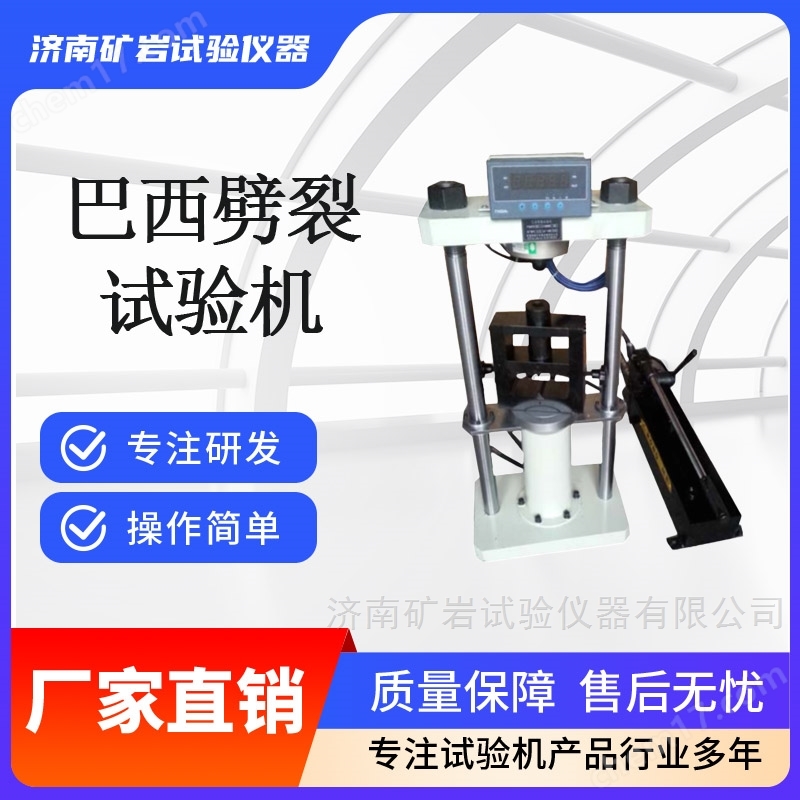

裝置材料選用優質鋼40Cr，并進行熱處理，壓頭選用高硬度的優質硬質合金鋼精加工而成，其加載動力源采用千斤頂加載。采用螺紋聯接結構以便方便地更換各種壓頭，整套裝置結構緊湊，操作方便，并且該裝置采用電鍍工藝上漆無污染。主要由動力源、壓頭、支柱與上下板或磨具，其主體結構參考如下圖所示：

2、巖石的抗拉強度實驗（巴西劈裂）

此實驗方法源于南美洲的巴西，因而得名。這個測定巖石抗拉強度的實驗是將一個薄的圓盤試件沿其直徑加載（線布載荷）使之破碎。

盤的破裂是從盤的中心開始沿著加載直徑向上、下兩方面擴展開來，從而使盤在加載點聯線上呈現清晰的破裂，這是由于在垂直于加載直徑的方向上分布有拉伸應力的緣故，這要求加載平板除了要平行之外，還應具有足夠的硬度，以避免加壓板產生局部的屈服，引起其它方向的應力而使最終所得的抗拉強度產生差錯。

實驗儀器中的磨具可以滿足一個直徑為一英寸和二寸的薄元盤巖樣放在如下圖所示的專用壓模內，采用線性接觸方式，沿其直徑方向加載。專用壓模采用了高硬度淬火鋼精加工后，線切割而分為兩體。

3、主要指標

1、整套儀器的外形尺寸：400*250*740mm（長寬高）

2、承載壓力：20T（200KN）

3、整體重量：80kg

4、儀器主體框架能承受我設計的壓力：15T（150KN）。

5、巴西試驗機對于壓力指標用數顯儀表顯示。
