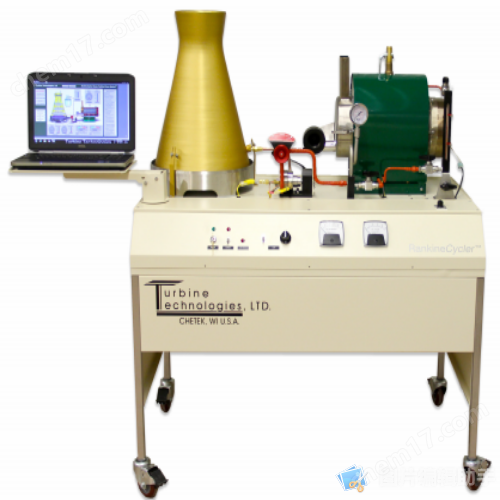

蒸汽輪機發電教學實驗設備采用管式鍋爐，其主要原因 是它配有多重燃燒運行安全和系統壓力 保護的設備。系統采用密封的透明玻璃 液位計來指示鍋爐液位，采用蒸汽驅動 的軸流透平帶動發電機發出交變電流， 并且在輸出端經過整流后變成直流電， 蒸汽排出到冷凝塔凝結為原來的液態水。

所有部件均安裝在輕便的可以移動的底 盤上，使整套系統可以方便移動和保   存。本系統的外金屬表面采用了不銹

鋼、陽極氧化膜或涂料噴涂加工制造， 以增加它的耐用性和維護的方便性。控 制調節按鈕以簡潔直觀的方式進行排布 以方便使用。

本系統集成了一套預校準的，采用USB 連接的數字?jǐn)?shù)據采集系統。隨系統提供 的便攜計算機，可以實時顯示傳感器   （均為工業級別）采集到的系統參數。 配套的數據采集軟件可使用戶在不需編 程的情況下，就能得到經過校準后的準 確數據，并可存儲下來，以便后續分析 使用。

設備配備有具有刻度的大量杯和鍋爐供 排水設備,可用于精確掌握實驗前后的注 水量和凝結水量。

實驗內容：

•  熱力學第一定律及能量轉換關系研究

• 熱力學第二定律及熱力循環分析研究

• 控制量大小分析研究

• 熵分析研究

• 等熵分析及透平/噴嘴效率研究

• 傳熱分析及鍋爐效率研究

• 燃燒過程

• 蒸汽能源系統基本原理

• 發電基本原理

• 實驗與數據采集技術

規格：

設計旨在進行蒸汽電力發電廠相關的工程教育

[2]  由化石燃料鍋爐、蒸汽透平與冷凝塔組成套系統， 該系統安裝在結實、可移動的底座上

[3]  采用管狀鍋爐，可以通過入口門觀察鍋爐燃燒工作 過程

[4]  蒸汽流量可以通過蒸汽進氣閥進行調節，從而調節 透平速度與能量輸出

[5]  采用軸流透平來驅動交流發電機

[6]  發電機輸出被整流為直流輸出

[7]  發電機能夠?yàn)?5V 1A以?xún)?nèi)連續可調負載提供15W電 功率輸出

[8]  機組包括模擬顯示的鍋爐壓力傳感器和指針式發電 機電壓表、電流表

[9]  配備有基于USB接口的數字計算機數據采集系統，用 戶可以定制采集軟件實現對模擬量、數字量和脈沖  量信號的采集與記錄配備有已校準的變送器和熱電  偶，用來測量鍋爐溫度和壓力、透平入口出口溫度  和壓力、透平轉速、燃料流量和發電機負荷，電壓  和電流

技術參數：

傳感器 (預裝且經過校準)

• 鍋爐溫度、壓力

• 透平入口溫度、壓力

• 透平排汽溫度、壓力

• 透平轉速 RPM

• 燃料流量

• 系統電力負載

• 發電機輸出電壓和輸出電流

數字量

• 高速數據采集系統

• 20 路模擬量輸入- 16 路數字量

• 輸入輸出- 4 路脈沖量輸入

模擬量

• 鍋爐壓力

• 發電機輸出電壓

• 發電機輸出電流

電源：120V 單相，60Hz（可選220V電源）

長寬高：1480x1220x770mm

重量：約 182kg

操作要求：安裝于常溫實驗室或教室 燃料：液化天然氣

裝有Windows的電腦
