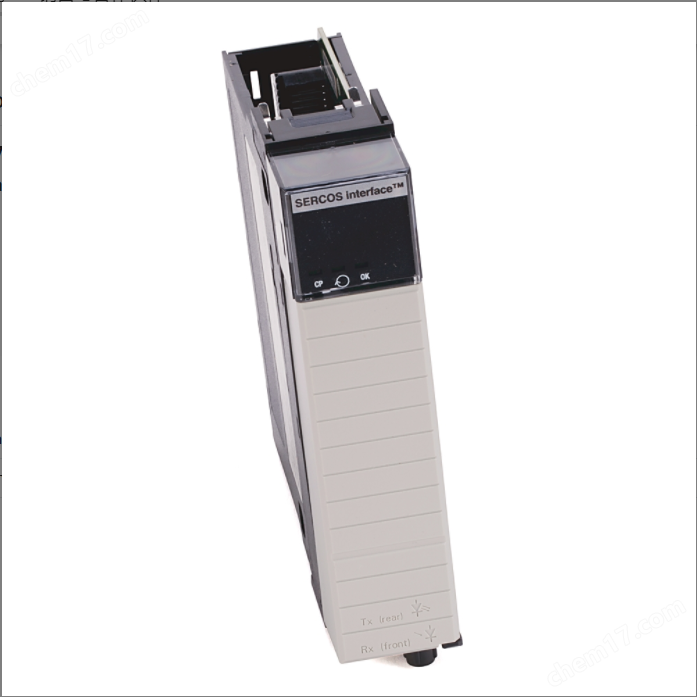

AB羅克韋爾伺服控制模塊

1756-M16SE

AB羅克韋爾伺服控制模塊

微程序控制(簡稱微碼控制)的基本思路是：用微指令產生微操作命令，一條指令的功能通過執行一系列基本操作來完成，這些基本操作稱為微操作，每個微操作在相應控制信號的控制下執行，這些控制信號在微程序設計中稱為微命令。微程序是一個微指令序列，對應于一條機器指令的功能，每條微指令是一個0/1序列，其中包含若干個微命令，它完成一個基本運算或傳送功能，有時也將微指令字，稱作控制字(controlword) [2]。

微程序控制器的組成：

1、控制存儲器（Control Memory）用來存放各機器指令對應的微程序。譯碼器用來形成機器指令對應的微程序的入口地址。當將一條機器指令對應的微程序的各條微指令逐條取出，并送到微指令寄存器時，其微操作命令也就按事先的設計發出，因而也就完成了一條機器指令的功能。對每一條機器指令都是如此。

2、微指令的寬度直接決定了微程序控制器的寬度。為了簡化控制存儲器，可采取一些措施來縮短微指令的寬度。如采用字段譯碼法一級分段譯碼。顯然，微指令的控制字段將大大縮短。，一些要同時產生的微操作命令不能安排在同一個字段中。為了進一步縮短控制字段，還可以將字段譯碼設計成兩級或多級

控制器分組合邏輯控制器和微程序控制器，兩種控制器各有長處和短處。組合邏輯控制器設計麻煩，結構復雜，一旦設計完成，就不能再修改或擴充，但它的速度快。微程序控制器設計方便，結構簡單，修改或擴充都方便，修改一條機器指令的功能，只需重編所對應的微程序；要增加一條機器指令，只需在控制存儲器中增加一段微程序，但是，它是通過執行一段微程。具體對比如下：組合邏輯控制器又稱硬布線控制器，由邏輯電路構成，靠硬件來實現指令的功能

組合邏輯

組合邏輯控制器由時序電路、指令譯碼電路和組合邏輯電路三部分組成。通過指令譯碼器確定當前執行的指令，結合時序電路產生的節拍，共同作為組合邏輯電路的輸入結果輸出相應的控制信號。組合邏輯控制器是由復雜組合邏輯門電路和觸發器構成，執行速度快，因此在計算機結構比如RISC中得到廣泛應用。 [1]

設計步驟：

1、設計機器的指令系統：規定指令的種類、指令的條數以及每一條指令的格式和功能；

2、初步的總體設計：如寄存器設置、總線安排、運算器設計、部件間的連接關系等；

3、繪制指令流程圖：標出每一條指令在什么時間、什么部件進行何種操作；

4、編排操作時間表：即根據指令流程圖分解各操作為微操作，按時間段列出機器應進行的微操作；

5、列出微操作信號表達式，化簡，電路實現。

現貨庫存

1756L72

1756L73

1756L73S

1756L7SP

1756L83EP

1756L85E

1756L8SP

1756M02AE

1756M03SE

1756M08SE

1756M16SE

1756N2

1756OB32

1756OF8

1756OW16I

1756PA75

1756PA75

1756RMC1

1756SYNCH

1756TBCH

1756TBNH

1756TBS6H

1762IA8

1762IF2OF2

1762IF4
