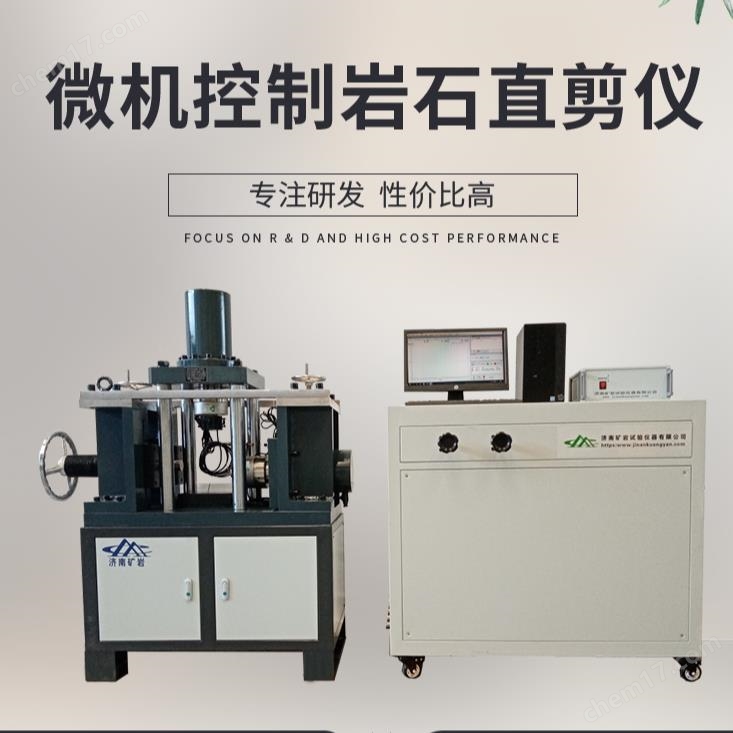

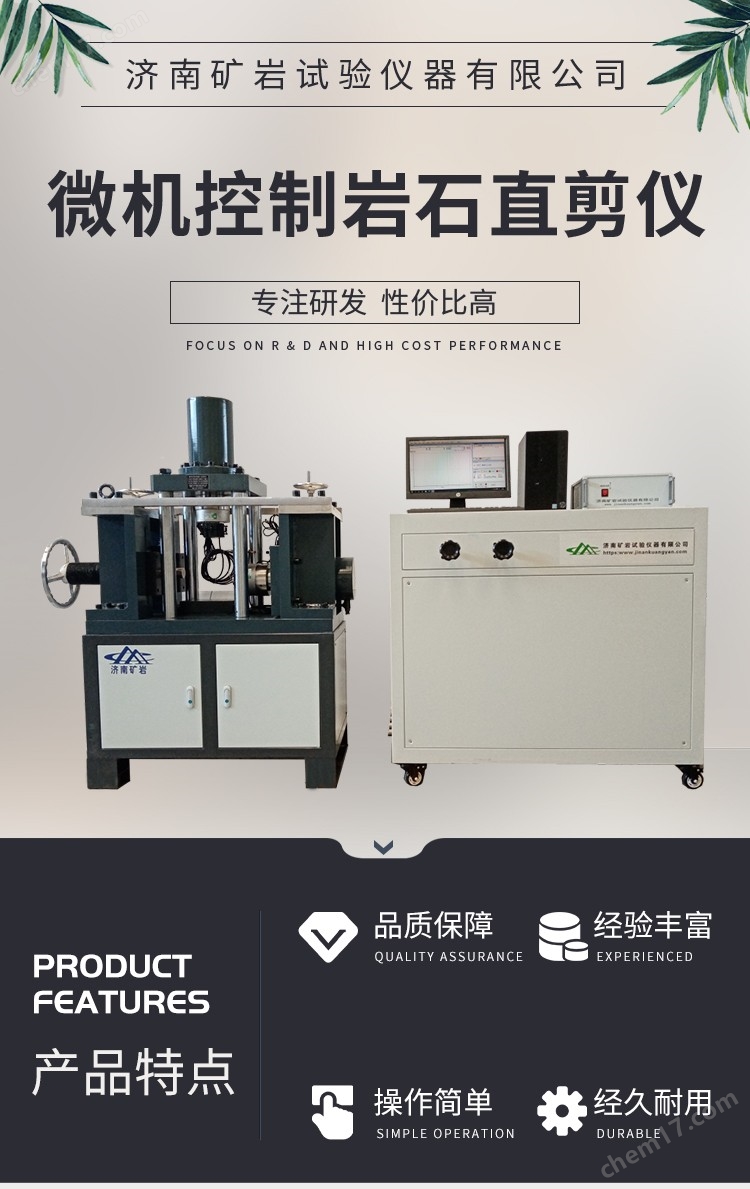

YZW50B微機控制巖石直剪儀

一、概述：

      巖石直剪儀是依據國家標準（GB/T 50266-2013）《工程巖體試驗方法標準》，《公路工程巖石試驗規程》（JTG E41-2005）、《水利水電工程巖石試驗規程》（SL/T264-2020）的規定而研制的，主要適用于額定直剪強度下軟弱巖石本身或結構面（如節理面、層里面、片里面、辟裂面等位置）或砂漿與巖石膠結面的直剪試驗，以及混凝土與其他材料結合面抗剪斷強度試驗。其結構性能符合試驗規范要求。巖石直剪儀 巖石試驗機生產廠家

二、主要技術參數：

1、法向額定壓力：F ：500KN

2、切向額定壓力：F ：500KN

3、 法向空間 ：≤450mm

4、 橫向空間 ：≤240mm

5、 剪切載荷速度V：0.1~25KN/S（可設定）

  位移控制速度：0.004mm—2mm/s

6、 載荷指示精度：0.01KN

7、 位移測量：微機采集（0.004mm）。

8、 加載方式：電動液壓。

9、 控載方式：微機全自動控制系統。

10、工作電壓: 380V/220V

11、 配置： 品牌電腦（處理器：≥I3），液晶顯示器，

12、 整機重量 :1300Kg

13、主機外形尺寸 : 1400x800x1800mm

14、油源控制柜尺寸：1450*880*1560mm

15、剪切油缸和頂桿要求上下可調（根據試樣高度不同，直接調整剪切力高度），上下調整方式：絲杠手輪式；

16、多路控制器、軟件和主機為同一廠家生產，方便后續升級改造。軟件具有獨立知識產權，軟件自主知識產權證書，證書編號：軟著登字第4019370號，方便后續功能添加；多路控制器采用同一控制板卡直接控制法向、切向的雙路系統，至少≥12路控制采集通道；

17、要求法向為四柱式結構，切向反力為四套“L型柱式”精加工而成，具備調節導向和抗壓、抗拉功能，要求加工漂亮無外面鈑金包裝；

18、液壓泵采用超低噪音意大利進口馬祖奇齒輪泵。系統液壓壓力≤25MPa提供窗口現場檢驗。
