摆杆式淋雨装置

符合标准:
 本设备是按GB2423.38-90和GB/T4942.2/93、GB4208、GB4706、GB7000有关技术参数设计制作;

产品用途：
  摆管淋雨试验设备主要用于考核电工电子产品外壳、密封件在水试验后?；蛘咴谑匝槠诩涫欠衲鼙Ｖじ蒙璞讣霸骷己玫墓ぷ餍阅芗凹际踝刺?。
  同时产品在运输过程或使用中可能受到侵水的影响，为产品技术标准提供引用依据。适用以自然条件为基础所进行的人工淋雨试验，不带有强风速的降雨，不考虑试件的高温及雨水温度温差所引进的大量进水。

一.技术参数:
 1、产品型号：BL-08
 2、摆管半径：0.8M
 3、摆管喷水孔直径：ø0.4 :mm
 4、摆管摆角幅度:  ±45°、60°、135°、150°
 5、摆管喷水角度:  ±60°、±180°
 6、摆管速度：无级调速
 7、淋雨水压：80～100KPa（可调节）
 8、水流量: 10±5％/min（可调节）
 9、试验台尺寸：ø600
 10、试验台转速：1r/min
 11、喷淋用水：洁净的软质自来水
 12、电源要求：AC380（±10%）V/50HZ  三相五线制.

二、结构:

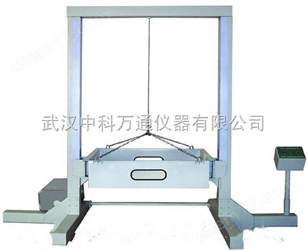

 淋雨试验设备由摆管支架、摆管传动、工作旋转台、电气控制四部分组成，其中支架、回转台防护罩、控制台采用SUS304不锈钢发纹板制作;

三、工作原理:
 1、摆管摆动：通过步进电机、PLC（进口件）驱动减速器、通过可编程逻辑控制器设定自动完成;
 2、工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度;
 3、喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足;
 4、水道：敞开式摆管淋雨须考虑排水，在土建时就应考虑，以能迅速排放，不积水为佳.另需配备相当容量的贮水池以供应试验所需;

免费送货上门，在对该设备安装调试结束后，在用户现场对相关技术人员免费做相应的基本操作培训，人数不限。
