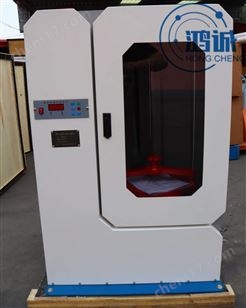

环保型震击式标准振摆仪

一， 用途

  震击式振摆仪适用于地质，冾金，化工，煤炭，国防，科研，砂轮，水泥，建筑等部门的化验和试验室中对物料进行筛分分析。

环保型震击式标准振摆仪

二， 主要结构

 本机构主要有机座，上盖，回转结构，震击机构，夹紧机构与套筛组成，具有体积小，重量轻，外形美观，装配自动，停车装置结构先进，性能良好，转幅度大，震击力强，筛选效果好，使用装夹套方便灵活等优点。

三， 技术参数

筛具最大直径        200-300毫米

回转半径            12.5毫米

筛摇动次数          221次/分

震击次数            147次/分

上下震幅行程        8毫米

定时范围            0-60分钟

电机功率            0.37千瓦

电   压             380V

速   转             2800转/分

四，工作原理

  本机有电机通过传动轴，涡轮付带动摆动架上的主偏心轴旋转，从而又连带动其他两个付偏心轴回转促使整个筛组的摆动得到半径，也等于偏心距的平面圆周摆动。

 同时在同一台电机带动另一个涡轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重落在机座上，使摆动架得到平面圆周摆动的同时进行震击。

五．使用说明

1，在按放分样筛时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

2，将需要分析化验的物料倒入最上层的筛内盖好筛盖，然后按放在振筛机座内，将整个夹筛架向下滑在套筛上，然后将紧固螺丝拧紧

3，把振筛机上的定时器定到所需时间后打，打开电源开关，振筛机就会开始转式的工作。

4初次工作时无上下震击，因电机倒转，请将其电源线头互换其中两根。

5，工作结束后关闭电源。

 六.安装保养

1，为稳固振筛机，需要三个地脚螺钉固紧。

2，每次筛分使用后，应揩净机体上的筛盘的残余的灰尘，严禁水洗敲击，安放顺序不能颠倒

3，电机，机箱每年清洗一次，确?；氖褂檬倜皇褂檬奔臃莱?。
