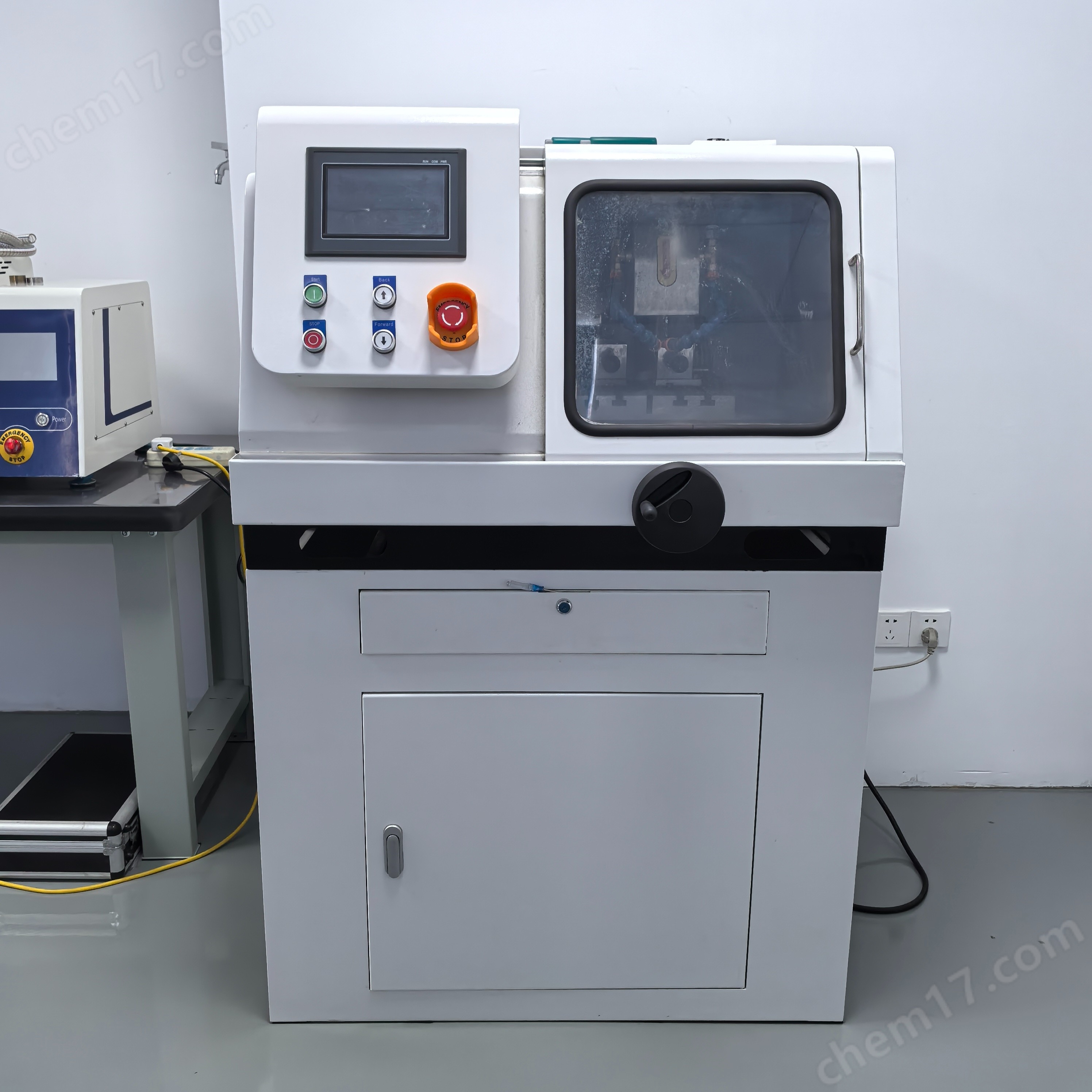

LZQ-100自動金相試樣切割機

一、概述

本型切割機是由機身、電控箱、切割室、電機、冷卻系統、切割砂輪片等部件組成。本切割機不但可以切割直徑為100mm(管件)以內的圓形工件，還可以切割高100mm、深200mm以內的長方形試樣。該機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。本機還可以因切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量。該機分手動切割和自動切割。大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相試驗的制樣設備之一。

二、技術指標

三．安裝機器

1. 去除設備底腳螺栓，將本機平置于穩固的工作平面上并墊上橡膠板。

2. 裝好進水管，出水管應低于機體進水口，以免排水不暢。

3. 連接好水泵與主機的連接線。

4. 檢查電源線，插頭接插件等電氣原件是否完好，再接上電源，啟動電動機，砂輪片轉動方向應與機器上標注的方向標記一致。

        5. 本機的主要操作功能鍵與界面.

         (1) 啟動（綠色鍵。自動切割模式，工件加緊后，進行自動切割。）

(2) 停止（紅色鍵。在停止模式下，前進后退鍵方可使用）

(3) 前進（向上箭頭鍵。在自動切割模式下，此鍵自鎖：手動切割模式下，此鍵不自鎖）

(4) 后退（向下箭頭鍵。在自動切割模式下，此鍵自鎖：手動切割模式下，此鍵不自鎖）

(5) 水泵鍵。自動工作過程中，無需按動，水冷卻自動運行。僅在清理切割室時，可操作啟動。

(6) 照明鍵。工作過程中可點亮照明切割室。

(7) 原點（自動切割前，y位置歸零，切片從此點開始運行設定的切割距離。）

(8) 切割模式（根據工件材質跟大小選用不同切割模式，黑色金屬不能選擇：連續切割。壁厚不超過2mm的管子與非金屬材質可選：連續切割模式。）

(9) 急停鍵。無論手動或自動運行中，可任何時候按下，設備均會緊急停止。

（1）自動速度：自動切割模式下（前進后退式、間歇式、連續式），前進后退速度。

（2）前進距離：自動模式下（前進后退式、間歇式、連續式），每秒前進距離。

（3）手動速度：手動模式下，按動上下箭頭鍵，切片每秒前進后退速度，包括自動停止時退回原點的速度。

（4）后退距離：自動模式下（前進后退式、間歇式、連續式），每秒后退距離。

（5）切割行程：自動模式下，切割工件的尺寸。

（6）停頓時間：在間歇式切割模式下，停頓時間。

切割模式說明

本機共有4中切割模式：前進后退式、間歇式、連續式、手動模式

前進后退式、間歇式、連續式屬于自動切割模式。（黑色金屬工件不得使用連續切割模式）

1. 前進后退式：此模式主要切割金屬，硬度較高的工件

2. 間歇式：此模式主要切割金屬，硬度不高的工件

3. 連續式：此模式主要切割非金屬工件與薄壁金屬管。

4. 手動切割：此模式應用于應急快速切割工件。（自動切割模式，切斷工件時間較長）

 LZQ-100自動金相試樣切割機

  四、切割材料范圍：

1、切割范圍：

A、 φ100管料，壁厚6mm

B、 棒料：直徑≤φ100mm，硬度：≤HRC30度，材質：鐵基金屬

          直徑≤φ60mm， 硬度：≤HRC60度，材質：鐵基金屬

C、 100mm×100mm角鋼

D、 100mm槽鋼

3、切割不同材料請選用與之對應的切割鋸片。
