目錄:沈陽科晶自動化設備有限公司>>切割機>>金剛石線切割機>> STX-202A-DC金剛石線切割機
| 產地類別 | 國產 | 價格區間 | 面議 |
|---|---|---|---|
| 儀器種類 | 精密切割機 | 應用領域 | 地礦,鋼鐵/金屬 |
STX-202A-DC小型金剛石線切割機是專為材料研究人員而設計，用于脆性材料樣品的精密切割，可以對材料進行切片、切斷、開方等，旋轉轉臺也可以對試樣切割一定角度?？汕懈畹牟牧习沾?、晶體、玻璃、金屬、巖石、熱電材料、紅外光學材料、復合材料以及生物醫學材料等。本機是一款可進行連續切割的金剛石線切割機，設置好切割程序后試樣連續進給，無需手動調節，切割后的樣品尺寸精度高。切割線采用單根線循環往復的運動模式，可使用的線的長度長，一次上線的使用壽命長，提高了切割效率。張緊輪采用彈簧張緊的模式，彈簧剛性強，張緊力大，張緊力在切割過程中保持不變，保持金剛石線的張緊度。用其進行超薄精密切割時，切得的薄片（約1英寸范圍內）厚度可以達到0.08mm。
可用于各種不同硬度材料的切割，特別是適用于脆性、易解理的晶體切割。
操作簡便，加工質量優良。
采用鋁型材結構，美觀輕便。
產品名稱 | STX-202A-DC小型金剛石線切割機（可在手套箱使用） | |
產品型號 | STX-202A-DC | |
安裝條件 | 1.溫濕度：10-85%RH (at 25℃ 無凝露） 溫度： 0-45℃。 2.設備周圍無強烈震源和腐蝕氣體。 3.冷卻液：需要（建議使用切削油） 4.供電電源：單相：AC220V 50Hz 國標三極插座 10A 必須有良好接地。 5.氣源(壓縮空氣）：無需求 6.工作臺：建議 1000X600X700mm 承重 80KG 以上(固體水泥臺*佳）。 7.通風裝置：可放置真空手套箱使用 （需另訂購潰通連接裝置）。 | |
功能用途 | 1、陶瓷材料：氧化鋁陶瓷、氧化鋅陶瓷、氧化鋯陶瓷、靶材陶瓷、蜂窩陶瓷、半導體陶瓷、導電陶瓷、不導電陶瓷等； 2、晶體材料：石墨、硅晶體（太陽能多晶硅、單晶硅）、藍寶石、氧化鋁晶體、紅外玻璃晶體、碳化硅晶體、碘化銫晶體等； 3、玻璃材料：硫系玻璃、光學玻璃、石英玻璃、紅外玻璃、玻璃管等； 4、金屬材料：鐵、鋁、銅、鈦合金、鎂合金等金屬及合金、有色金屬（硫化鋅、鐵氧體）等； 5、復合材料：PVC板、碳纖維復合材料、玻璃纖維復合材料等 6、巖石材料：天然巖石、玉石、隕石、裴翠、瑪瑙等精密切割，各類高價值材料的精密切片；地質光片、地質薄片（沉積巖、巖漿巖、變質巖、礦石）等開方切片。 7、熱電材料：碲化鉍，碲化鉛、硅鍺合金等 8、紅外光學材料：硒化鋅、硫化鋅、硅、鍺等晶體 9、生物醫學材料： 生物塑化標本切片（人體動物器官、頜骨軟硬組織聯合切片、種植體觀察、牙齒冠橋，牙齒等組織學標本） ；骨科軟硬組織聯合切片（股骨、髖關節、椎體等鮮活組織和硬組織、帶植入物的骨組織學樣本等）；心腦血管支架切片，結石切片等醫學組織切片； ...... 注：材料硬度小于金剛石線的均可進行精密切割。 | |
主要參數 | 1、供電接口：DC24V 10A 隨機標配電源適配器 2、總功率：100W 3、主體構成：鋁合金框架 4、切割線長度：≤20m 5、切割線直徑：≤0.45mm 6、切割線張緊方式：彈簧機械式張緊 7、主軸切割旋轉方式：往復式旋轉 8、主軸轉速：2--260rpm 可調 9、切割速度：0.05～40mm/min 10、回程速度：1～40mm/min 11、Z 軸有效行程：≤60mm 12、Y 軸有效行程：≤50mm 13、二維夾具水平/傾斜轉角：手動二維夾具：水平0-360°傾角±15° 14、兩導向輪內側MAX間距：95mm 15、切割MAX工件直徑和長度：Φ50X50mm 16、載樣塊尺寸（長×寬×高）：80X51X12mm 17、切割厚度（深度）：有效值≤50mm 18、控制方式：外接獨立控制箱 PLC 編程器+4.3 寸觸摸屏 19、切割區域視頻監控：無 備注： 1、設備供電為國內標準 AC220V 50Hz 供電，實際供電以產品后部標牌參數為準. 2、STX-202A-DC 型切割機隨機標配電源適配器： IN： AC100-240V 50/60Hz OUT：DC24V 11.67A 3、部分機型支持 AC110V 50/60Hz 產品定制。 | |

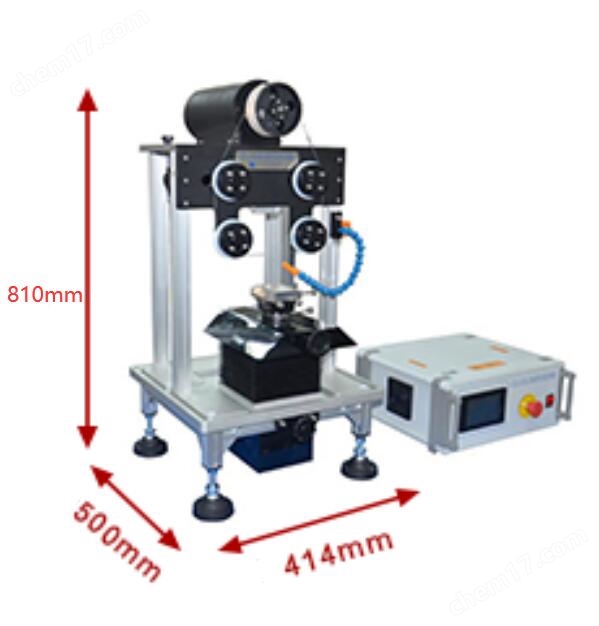

11、產品規格： ·尺寸：414mm×500mm×810mm ·重量：約40kg
| ||
序號 | 名稱 | 數量 | 圖片 |
1 | 張緊輪 | 2個 |  |
2 | 導向輪 | 2個 | |
3 | 十字夾具 | 1套 |  |

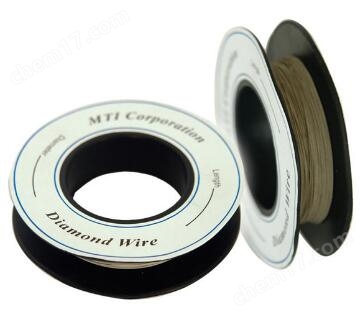

4 | 金剛石線 | 3卷 |  |

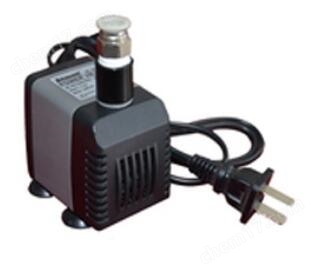

5 | 水泵 | 1個 |  |
6 | 樹脂陶瓷塊 | 2塊 |  |

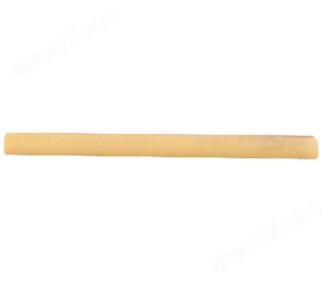

7 | 石蠟棒 | 4根 |
|
| 序號 | 名稱 | 功能類別 | 圖片 |
| 1 | 金剛石線（?0.25、?0.35、?0.42mm） | （可選） | |
| 2 | 切割專用油 | （可選） |  |
| 3 | 地質薄片切割夾具? | （可選） |  |

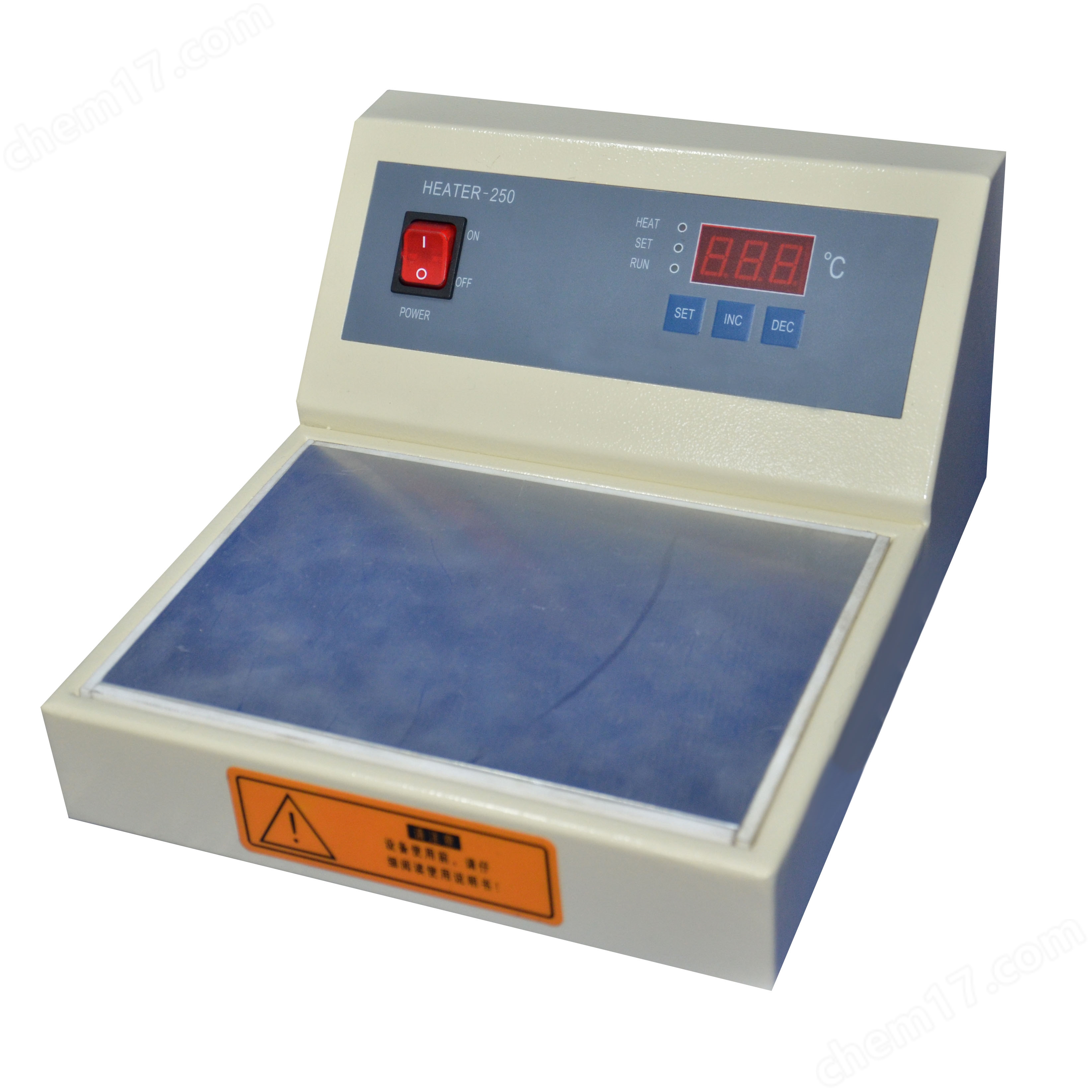

| 4 | HEATER系列加熱平臺 | （可選） |
|
| 5 | 便攜式顯微鏡（3R無線數字顯微鏡） | （可選） |  |
| 6 | 靜音無油空氣壓縮機 | （可選） |  |
| 7 | DX-100單晶定向儀 | （可選） |  |
