雷達液位計測量原理

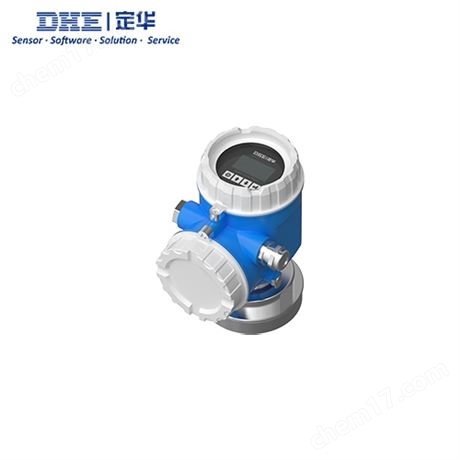

G80調頻雷達物位計是基于調頻連續波原理（FMCW）工作的“俯視式"測量系統。天線向介質方向發射頻率連續變化的電磁波，電磁波到達介質表面后發生反射，反射回波再次被天線接收。

FMCW原理：發射和發射連續波

R：物位測量最高點
H：物位測量總距離
D：最高點至介質表面的距離

FMCW原理

1發射信號  2接收信號

因此在任意時間點發射信號和接收信號都存在頻率差：△f=k*△t,其中△t是電磁波的運行時間，k是調頻的斜率?！鱰與距離D相關：D=△t*C/2，C為光速因此，D可以基于測量頻率差值△f計算得到。再基于D確定罐內的實際物位高度。

八大特點

（1）高可靠：核心技術，ELL信號分析技術，可減少各種虛假回波產生的影響，保證產品高穩定性。

（2）安全：IEC61508標準設計生產，安全的設計理念，保證產品高安全性。

（3）高精度：精度±1mm，采用FMCW調頻技術，獲得計量器具型式批準證書，保證產品高精度。

（4）雙腔外殼：實現電路腔體隔離，保證現場用電安全。

（5）小波束角：3°透鏡天線，小天線技術，抗干擾能力強。

（6）小盲區：盲區小于2cm，小盲區技術，將盲區的影響減到最小。

（7）大帶寬：5GHz帶寬，高帶寬技術，保證產品高分辨率，高信噪比。

（8）毫米級波長：毫米波技術，具有穿透煙、灰塵和霧的能力，適合復雜工況使用。

技術優勢

（1）遠程調試：定華G80在添加遠程通訊模塊后，可實現遠程調試。

（2）超大量程：定華G80最大量程可達120米。

（3）耐高溫：定華G80最高可測量200℃的高溫介質。

（4）多種輸出方式：定華G80可選擇4~20mA，HART，Modbus等多種輸出方式。

（5）超小天線：定華G80最小可以安裝在G1?的螺紋口上。

應用范圍

 定華G80調頻雷達物位計，適用于液體介質和固體介質的物位測量。應用范圍包括：含水介質、碳?xì)浠衔?、液態氣體、固體顆粒等介電常數大于1.4的介質上。

    產品的非接觸式，連續量輸出，多種天線類型等特點，滿足于各種不同工況的安裝使用。例如：強腐蝕性的硝酸儲罐，介電常數只有1.5的液氯儲罐，帶攪拌的石蠟儲罐，易結晶的PVC單體儲罐等。
